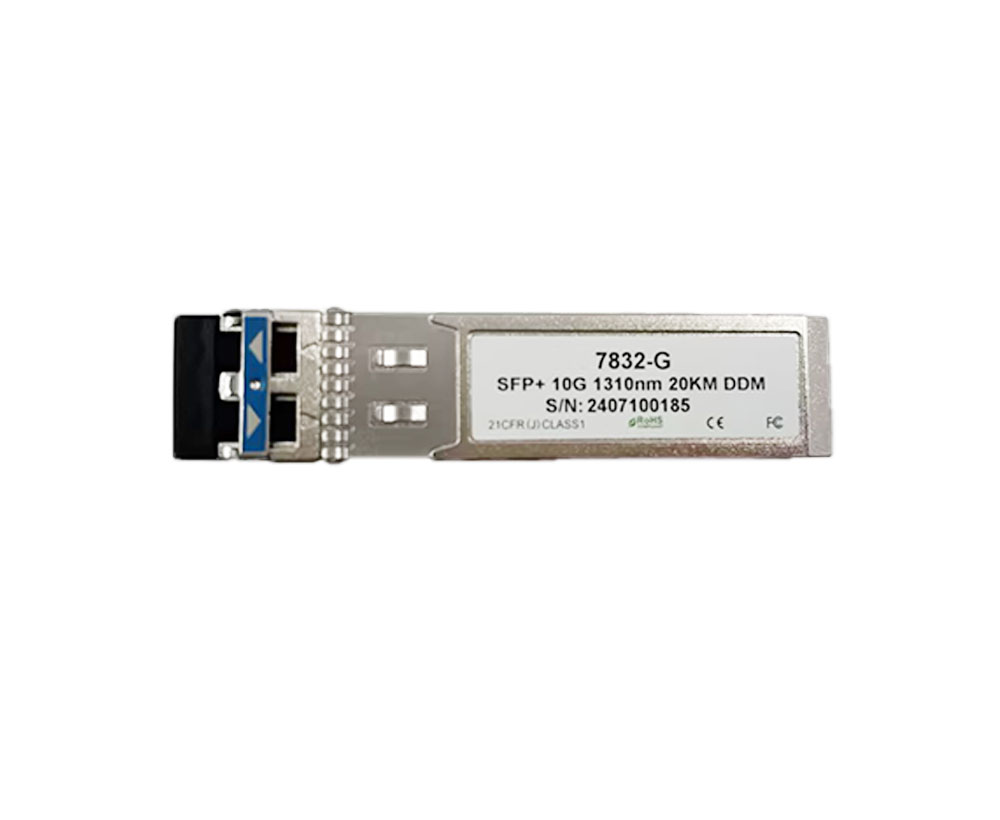

10 Gb/s SFP 1310nm 20km transceptor óptico

Modelo： 7832-G

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

Descripción

El7832-GPequeño factor de forma realzado SFP enchufableLos transceptores están diseñados para su uso en enlaces Ethernet 10G hasta20km sobre fibra SingleMode. Cumplen con SFF-8431,SFF-8432 e IEEE802.3ae10GBASE-LR/LW. Los diseños del transmisor-receptor se optimizan para el alto rendimio-ance y rentable suministrar a clientes las mejores soluciones para la telecomunicación.

Característica

Conector LC dúplex

Bajo consumo de energía <1W

Huella enchufable caliente de SFP

Soporta tasas de bits de 9,95 a 10,5 Gb/s

Interfaz de monitor de diagnóstico digital

Temperatura de funcionamiento:-40 ~ 85℃

Aplicable para2Conexión SMF 0km

Interfaz eléctrica conforme a SFF-8431

Sin enfriarTransmisor de 1310nm DFB, foto-detector del PIN

Interfaz óptica obediente a IEEE 802.3ae 10GBASE-LR

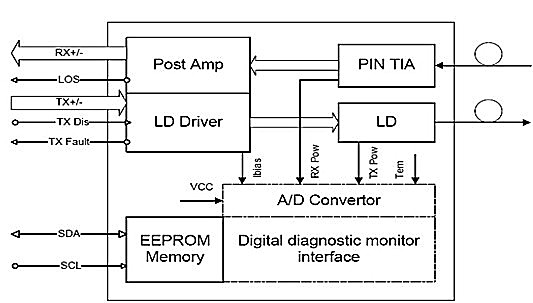

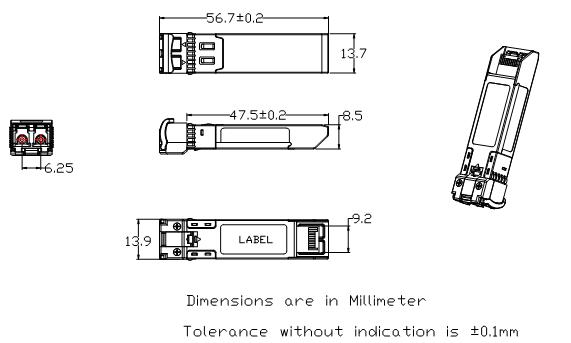

Dimensión

ABsolute calificación máxima

Parámetro	Símbolo	Min.	Max.	Unidad
Voltaje de suministro	VCC	-0,5	4,0	V
Temperatura de almacenamiento	TS	-40	85	°C
Humedad relativa	RH	0	85	%

Nota:El estrés en exceso de las clasificaciones absolutas máximas puede causar daños permanentes a laTransceptor.

GCaracterística de funcionamiento eneral

Parámetro	Símbolo	Min.	Typ (en inglés)	Max.	Unidad
Tasa de datos		9.953	10,3125	10.518	Gb/s
Voltaje de suministro	VCC	3,13	3,3	3,47	V
Suministro actual	ICC5			285	MA
Temporeros de caso de funcionamiento.	Tc	-4.0		85	°C

Característica eléctrica

Parámetro	Símbolo	Min.	Typ (en inglés)	Max.	Unidad	Nota
Transmisor
Oscilación de la entrada de datos diferencial	VINPP	180		700	MVpp	1
Transmitir voltaje de deshabilitar	VD	VCC-0.8		VCC	V
Transmitir voltaje del permiso	VEN	Vee		Vee 0,8	V
Impedancia diferencial de entrada	Rin		100		Ω
Receptor
Oscilación diferencial de la salida de datos	Vout,PP	300		850	MVpp	2
Tiempo de subida de salida y tiempo de caída	Tr, Tf	28			Ps	3
LOS afirmó	VLOS_F	VCC-0.8		VCC	V	4
LOS de-afirmó	VLOS_N	Vee		Vee 0,8	V	4

Nota:

1.Conectado directamente a los pines de entrada de datos TX. Acoplamiento de CA desde pines al controlador de láser IC.

2.En terminación diferencial 100Ω.

3.20-80%. Medido con el tablero de prueba de la conformidad del módulo y el patrón de prueba de OMA. Uso de cuatro 1's yLa secuencia de cuatro 0 en la PRBS 9 es una alternativa aceptable.

4.LOS es una salida de colector abierto. Debe levantarse con 4.7kΩ-10kΩ en la placa host. NormalLa operación es lógica 0; la pérdida de señal es lógica 1.

OCaracterística ptical

Parámetro	Símbolo	Min.	Typ (en inglés)	Max.	Unidad	Nota
Transmisor
Longitud de onda de funcionamiento	Λ	1260	1310	1355	Nm
Ave. output power (Enabled)	PAVE	-5		1.	DBm	1.
Ratio de apoyo de Side-Mode	SMSR	30			DB
Ratio de extinción	ER (en inglés)	4	4,5		DB
Ancho espectral RMS	Δλ			1	Nm
Tiempo de subida/caída (20% ~ 80%)	Tr/Tf			50	Ps	2
Penalización por dispersión	TDP			3,2	DB
Ruido de intensidad relativa	RIN			-128	DB/Hz
Ojo óptico de la salida	Cumple con IEEE 0802.3ae
Receptor
Longitud de onda de funcionamiento		1270		1600	Nm
Domo de sensibilidad del receptor(A)ER = 4,5) N	PSEN1 repuestos			13,6	MS tener	3 PCs
Domo de sensibilidad del receptor(A)ER = 6) N	PSEN2 repuestos			14,4	MS tener	3
Sobrecarga	Pave			0,5	DBm
LOS afirmar	PA	-30			DBm
LOS De-afirmar	Pd			-18	DBm
Los histéresis	Pd-Pa	0,5			DB

Notas:

1. Las cifras de potencia promedio son solo informativas, según IEEE 802.3ae.

2. Válido entre 1260 y 1355 nm. BER<10-12,231-1 PRBS.

Válido entre 1260 y 1355 nm.Según IEEE 802.3ae.

Especificación de diagnóstico digital

El7832-GTransceptores pueden ser utilizados en sistemas host queDiagnóstico digital calibrado interna o externamente.

Parámetro	Símbolo	Unidades	Min.	Max.	Exactitud	Nota
Temperatura del transceptor	DTemp-E	°C	-5	+ 70	± 5 °C	1
Tensión de alimentación del transceptor	DVoltage	V	2,8	4,0	± 3%
Corriente de sesgo del transmisor	DBias	MA	0	80	± 10%	2
Potencia de salida del transmisor	DTx-Potencia	DBm	-8	+ 2	± 2dB
Potencia de entrada media del receptor	DRx-Potencia	DBm	-16	0	± 2dB

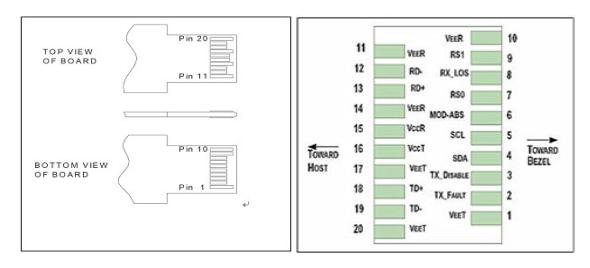

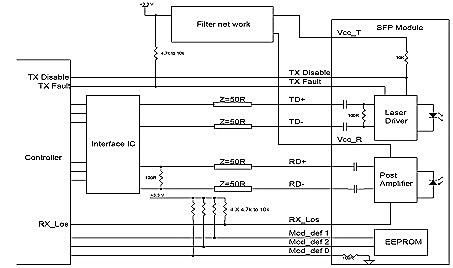

PEn Defintion y funciones

Pin	Símbolo	Nombre/Descripción
1	VEET [1]	Tierra del transmisor
2	Tx_FAULT [2]	Fallo del transmisor
3	Tx_DIS [3]	Transmisor Desactivar. Salida láser desactivada en alta o abierta
4	SDA [2]	Línea de datos de interfaz serie de 2 hilos
5	SCL [2]	Línea de reloj de interfaz serie de 2 hilos
6	MOD_ABS [4]	Módulo ausente. Con conexión a tierra dentro del módulo
7	RS0 [5]	Tasa Seleccionar 0
8	RX_LOS [2]	Pérdida de indicación de señal. La lógica 0 indica la operación normal
9	RS1 [5]	Rate Select 1
10	VEER [1]	Receptor de tierra
11	VEER [1]	Receptor de tierra
12	RD-	El receptor invierte los DATOS hacia fuera. AC acoplado
13	El RD	DATOS del receptor hacia fuera. AC acoplado
14	VEER [1]	Receptor de tierra
15	VCCR	Fuente de alimentación del receptor
16	VCCT	Fuente de alimentación del transmisor
17	VEET [1]	Tierra del transmisor
18	TD	DATOS del transmisor adentro. AC acoplado
19	TD-	Transmisor DATOS invertidos en. AC acoplado
20	VEET [1]	Tierra del transmisor

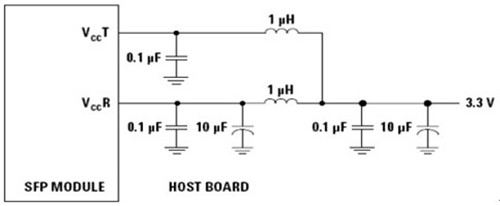

Notas:

1.La tierra del circuito del módulo se aísla de la tierra del chasis del módulo dentro del módulo.

2.SSe levantó con 4,7 k-10k ohmios en el tablero del anfitrión a un voltaje entre 3,15 V 3,6 V.

3.Tx_Disable es un contacto de entrada con un 4.7kΩ-10kΩ pullup a VccT dentro del módulo.

4.Mod_ABS está conectado a VeeT o VeeR en el módulo SFP. El host puede tirar de este contacto hasta Vcc_Host con una resistencia en el rango de 4.7kΩ-10kΩ.Mod_ABS se afirma "Alto" cuando el módulo SFP está físicamente ausente de una ranura de host.

5.RS0 y RS1 son entradas de módulo y se tiran bajo a VeeT con resistencias> 30kΩ en el módulo.

SInterfaz erial para ID y DDM

El7832-GTransceptor compatible con el protocolo de comunicación serie de 2 hilos como se define en el SFP MSA. El estándar SFP El identificador de serie proporciona acceso a la información de identificación que describe las capacidades del transceptor, las interfaces estándar, el fabricante y otra información. Adicionalmente,EstoLos transceptores SFP proporcionan una interfaz de monitoreo de diagnóstico digital mejorada, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo, como la temperatura del transceptor, la corriente de polarización del láser, la potencia óptica transmitida, la potencia óptica recibida y la tensión de suministro del transceptor. También define un sofisticado sistema de banderas de alarma y advertencia, que alerta a los usuarios finales cuando los parámetros operativos particulares están fuera de un rango normal establecido en fábrica.

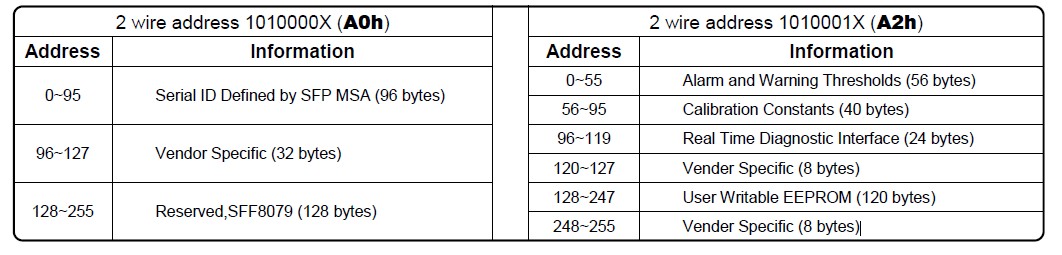

El SFP MSA define un mapa de memoria de 256 bytes en EEPROM que es accesible a través de una interfaz serie de 2 hilos en la dirección de 8 bits 1010000X(A0h), por lo que la interfaz de monitoreo original hace uso de la dirección de 8 bits (A2h), por lo que el mapa de memoria de ID de serie originalmente definido permanece sin cambios. La estructura del mapa de memoria se muestra enTabla.
