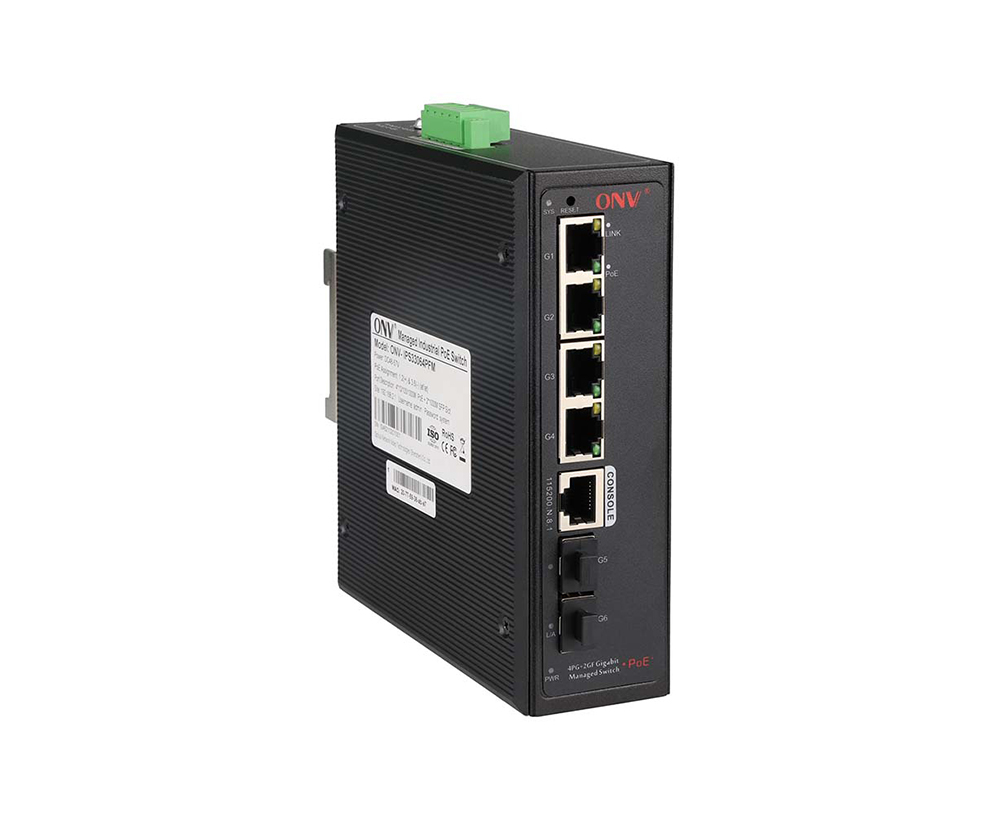

Conmutador PoE industrial gestionado L2 de 6 puertos Gigabit

Modelo： ONV-IPS33064PFM

El interruptor industrial manejado L2 de la fibra del PoE con los puertos RJ45 de los 4*10/100/1000M y los 2*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

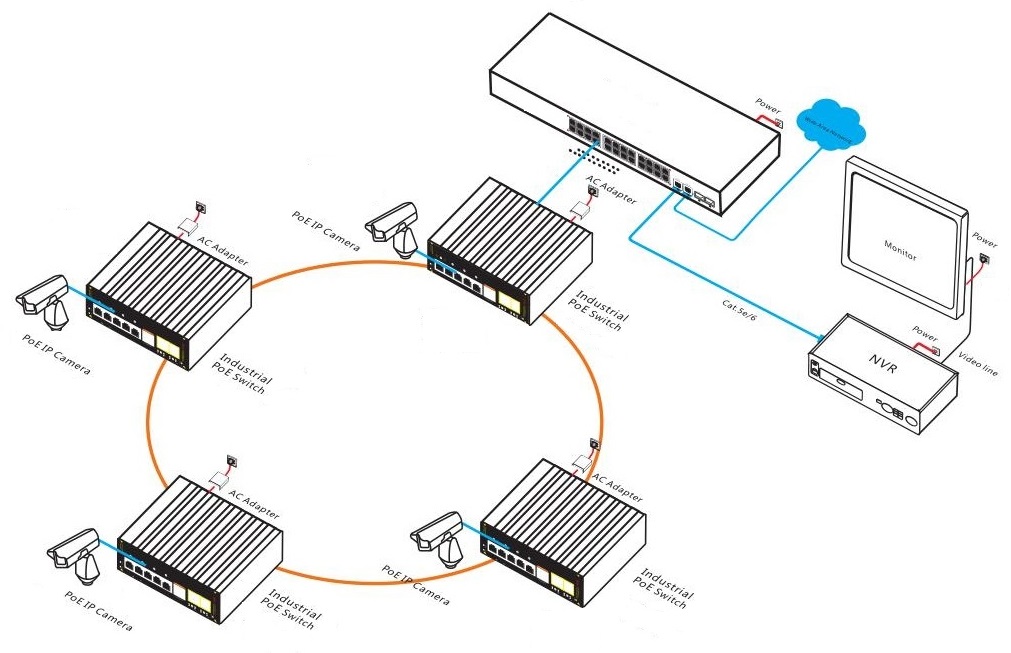

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33064PFM es un conmutador de fibra PoE industrial gestionado por Gigabit desarrollado independientemente por ONV. Tiene puertos adaptativos RJ45 de 4*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*100/1000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at PoE yElPotencia PoE de un solo puerto de hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente dispositivos compatibles con la energía que cumplen con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, VoIP y sensores industriales a través del cable de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable.

El ONV-IPS33064PFM tiene la función de gestión de red L2 +, admite la gestión IPV4/ IPV6, reenvío de ruta estática, mecanismo de protección de seguridad, política ACL/QoS y VLAN, y es fácil de administrar y mantener. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP(<50ms) y (ITU-T G.8032) ERPS(<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación puede restaurarse rápidamente para garantizar una comunicación ininterrumpida importante para las aplicaciones. De acuerdo con los requisitos reales de la aplicación, puede configurar múltiples servicios de aplicación, como administración de energía PoE, control de tráfico de puertos, división VLAN y SNMP a través del modo de administración de red web.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpportGigabitRJ45PuertoYSFP pInformación sobre ortCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

InteligenteFuente de alimentación PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoEIdentifique automáticamente los dispositivos PoE para la fuente de alimentación y no dañe los dispositivos que no sean PoE.

◇Prioridad de soporte de puerto PoE. Cuando la potencia restante es insuficiente, se da prioridad a garantizar el suministro de energía de los puertos de alta prioridad para evitar la sobrecarga del equipo.

◇Los puertos RJ45 4*10/100/1000Base-T admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

FuerteCapacidad de procesamiento empresarial

◇IEEE802.1Q VLAN, división de VLAN flexible,VLAN de voz,Y configuración de QinQ.

◇El protocolo de árbol de expansión STP/RSTP/MSTP de red de anillo elimina los bucles de capa 2 y realiza la copia de seguridad del enlace.

◇QoS, basado en puerto, basado en 802,1 P,Y tres modos de prioridad basados en DSCP y cuatro algoritmos de programación de cola: la luz, SP, WRR y SP WRR.

◇ACL para filtrar paquetes de datos mediante la configuración de operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporcionar políticas de control de acceso de seguridad flexibles.

◇La agregación estática y la agregación dinámica aumentan de manera efectiva el ancho de banda del enlace, logran el equilibrio de carga y la copia de seguridad del enlace, y mejoran la confiabilidad del enlace.

◇Apoye el protocolo del multicast de IGMP V1/V2 y IGMP Snooping para cubrir las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR,Eslabón, SYS,L/A,YPoe.

◇Bajo consumo de energía, vivienda de la aleación de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Monitoreo de CPU, monitoreo de memoria, detección de Ping,YDetección del cable.

◇HTTPS, SSLG3, SSH V1/V2,Y otros métodos de cifrado hacen que la administración sea más segura.

◇RMON, los registros del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de la red web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de la gestión y del mantenimiento.

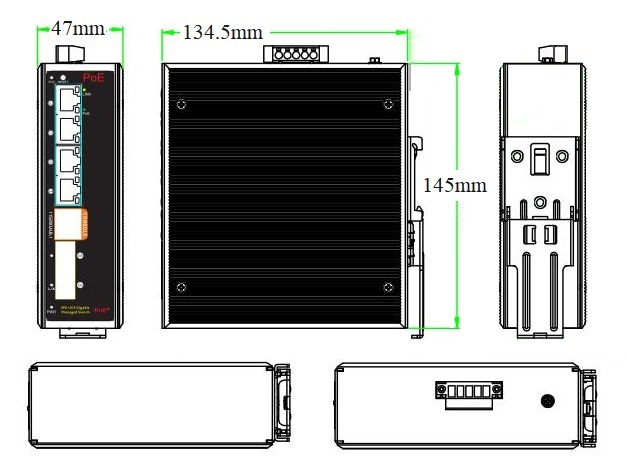

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33064PFM	L2 + manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 de los 410/100/1000M y los puertos uplink de la fibra de SFP de los 2100/1000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	60W/120W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Switch PoE industrial gestionado Gigabit de 6 puertos	1	Establecer
	Adaptador RJ45-DB9CCapaz	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Módulo óptico	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto	Modelo	Descripción	Unidad
Adaptador de escritorio 65W	GWS-AP65-52	Escritorio 65W conjunto único de adaptador de potencia de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.1A Voltaje de salida: DC52V, 1.25A Temperatura de la operación: -20 ℃ a 65 ℃	PC
Adaptador de escritorio 110W	GWS-AP110-52	Escritorio 110W conjunto único de adaptador de potencia de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.0A Voltaje de salida: DC52V, 2.15A Temperatura de la operación: -20 ℃ a 65 ℃	PC
Fuente de alimentación industrial del carril del estruendo 60W	GWS-DP60-48	Carril DIN 60W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A Voltaje de salida: DC48V, 1.25A Temperatura de la operación: -40 ℃ a 70 ℃	PC
Fuente de alimentación industrial de carril DIN 120W	GWS-DP120-48	Carril DIN 120W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A Voltaje de salida: DC48V, 2.5A Temperatura de operación: -40 ℃ a + 70 ℃	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33084PFM	L2 + manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 de los 410/100/1000M y los 4100/1000M uplink los puertos de la fibra de SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33108PFM	El interruptor industrial manejado L2 + de la fibra del PoE con los puertos RJ45 de los 810/100/1000M y los 2100/1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33168PFM	L2 + manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 de los 810/100/1000M y los 8100/1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33168PFM-4GF	L2 + manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 del 1210/100/1000M y los 4100/1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS36168PFM	L2 + manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 del 1210/100/1000M y los puertos de la fibra de 41/10G uplink SFP +. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33064PFM
Características de la interfaz
Puerto fijo	1 * puerto RS232 consola (115200, N, 8,1) Puertos PoE 410/100/1000Base-T (datos/potencia) 2100/1000Base-X uplink puertos de fibra SFP (datos) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	Puerto 1-4 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	16Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	8,93 Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
Mac	8K
Memoria de búfer	4M
Marco Jumbo	9,6 K
Indicador LED	Alimentación/Sistema: SYS (Verde), Red: Enlace (Amarillo), Puerto de fibra: L/A (Verde), PoE: PoE (Verde)
Reinicio del interruptor	Sí, (mantenga presionado durante 10 segundos y suelte, el interruptor restaurará la configuración de fábrica)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-4
Gestión de PoE	Visualización del estado de trabajo del puerto PoE Configuración de la prioridad de salida del puerto PoE Configuración de límite de potencia total de la fuente de alimentación PoE Inicio de retardo de potencia, trabajo PoE y programación de tiempo Puerto PoE distribución de potencia de salida, PoE encendido/apagado, af/at distribución de energía
Pin de la fuente de alimentación	1/2( ) 3/6(-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
Consumo de energía	En espera <8W, carga completa af<60W, a <120W
Voltaje de entrada/interfaz	DC48-57V, terminal industrial de 5P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, fuente de alimentación industrial opcional 48V/60W o 48V/120W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	145134,547mm
Peso neto/bruto	0,7 kg/0,9 kg

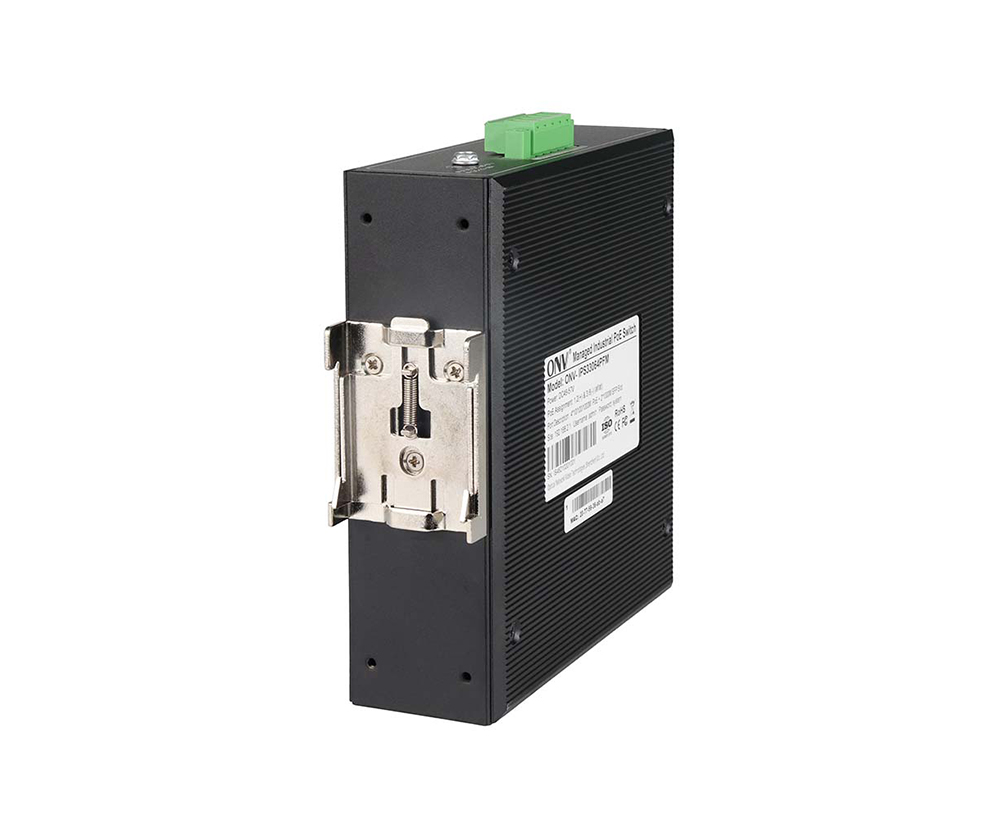

Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de la protección de la temperatura del puerto Control de flujo IEEE802.3x (dúplex completo) Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
Característica L3	Protocolo ARP max 1024 entradas Enrutamiento estático/enrutamiento predeterminado max 128 entradas Gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, y comunicación entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuraciones de puertos de acceso, troncales e híbridos VLAN basada en puerto (4K), IEEE802.1q, configuración QinQ VLAN de voz, VLAN basada en protocolo, VLAN basada en direcciones MAC
Agregación de puertos	LACP, agregación estática, 3 grupos de agregación máximos y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	G.8032 (ERPS), 250 anillo a lo sumo, Max 250 dispositivos por anillo. Tiempo de recuperación inferior a 20ms
Multicast	MLD Snooping, VLAN del Multicast, IGMP Snooping v1/v2/v3, grupos máximos del multicast 1024, registro rápido hacia fuera
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Limitación de velocidad basada en flujo, redirección basada en flujo Algoritmo de programación de colas (SP, WRR, SP WRR) Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Servo QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones ACL basadas en la dirección MAC de origen, dirección MAC de destino, dirección IP de origen, dirección IP de destino, dirección IP de destino, dirección IP, tipo de protocolo IP, puerto TCP/UDP, puerto TCP/UDP, rango, VLAN, etc.
Seguridad	Mac agujeros negros, protección de la fuente IP IEEE802.1X y autenticación de direcciones MAC Broadcast storm control, Backup para fecha de host SSH 2,0, SSL, aislamiento de puertos, límite de velocidad de mensajes ARP Gestión jerárquica del usuario y protección de contraseña Ataque Anti-DoS, certificación AAA & RADIUS & TACACS IP-MAC-VLAN-Puerto vinculante, inspección ARP, MAC límite de aprendizaje
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Gestión de red web (https) Protocolo de descubrimiento de la capa de enlace (LLDP) Visualización del estado de utilización instantánea de la CPU Reloj del NTP, restauración de un tecleo, SNMP V1/V2/V3 Comprobación del estado del cable, detección de ping, registro de trabajo del sistema Gestión de clústeres de plataforma ONV NMS (LLDP SNMP) Configuración de la línea de comandos Consola/Módem AUX/Telnet/ CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
