El ONV-IPS33148PFM es un conmutador PoE industrial gestionado por Gigabit desarrollado independientemente por ONV. ElTiene4*100/1000Base-X SFPFibraPuertosYPuertos RJ45 adaptativos 10*10/100/1000Base-T. Puerto 1-8Puede apoyar estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente dispositivos compatibles con la energía que cumplen con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, VoIP y sensores industriales a través del cable de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable.
El ONV-IPS33148PFM tieneFunción de gestión de red L2 +, admite gestión IPV4/ IPV6, reenvío de ruta estática, mecanismo de protección de seguridad, política ACL/QoS y VLAN, y es fácil de administrar y mantener. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP(<50ms) y (ITU-T G.8032) ERPS(<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación puede restaurarse rápidamente para garantizar una comunicación ininterrumpida importante para las aplicaciones. De acuerdo con los requisitos reales de la aplicación, puede configurar múltiples servicios de aplicación, como administración de energía PoE, control de tráfico de puertos, división VLAN y SNMP a través del modo de administración de red web.
CARACTERÍSTICA
Acceso Gigabit
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.
◇Soporte GigabitRJ45Puerto y SFPFibraCombinación de puertos, que permite a los usuarios crear redes de forma flexible para satisfacer las necesidades de diversos escenarios.
InteligenteFuente de alimentación PoE
◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.
◇Cumple con el estándar IEEE 802,3 af/at PoEIdentifique automáticamente los dispositivos PoE para la fuente de alimentación y no dañe los dispositivos que no sean PoE.
◇Prioridad de soporte de puerto PoE. Cuando la potencia restante es insuficiente, se da prioridad a garantizar el suministro de energía de los puertos de alta prioridad para evitar la sobrecarga del equipo.
◇8*10/100/1000Base-T Los puertos RJ45 admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.
Fuerte capacidad de procesamiento empresarial
◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.
◇Soporte IEEE802.1Q VLAN,Los usuarios pueden dividir de manera flexible la configuración de VLAN, VLAN de voz y QinQ según sus necesidades.
◇Apoyo estáticoY la agregación dinámica para aumentar eficazmente el ancho de banda del enlace, realizar el equilibrio de carga, la copia de seguridad del enlace y mejorar la confiabilidad del enlace.
◇Admite tres modos de prioridad de QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.
◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.
◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.
Seguridad
◇Aislamiento portuario y control de tormentas.
◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.
◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.
Estable y fiable
◇CCC, CE, FCC, RoHS.
◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR,Eslabón, SYS,L/A,YPoe.
◇Bajo consumo de energía, vivienda de la aleación de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.
Fácil gestión de O & M
◇Monitoreo de CPU, monitoreo de memoria, detección de Ping,YDetección del cable.
◇HTTPS, SSLG3, SSH V1/V2,Y otros métodos de cifrado hacen que la administración sea más segura.
◇RMON, los registros del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.
◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.
◇Gestión de la red web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de la gestión y del mantenimiento.

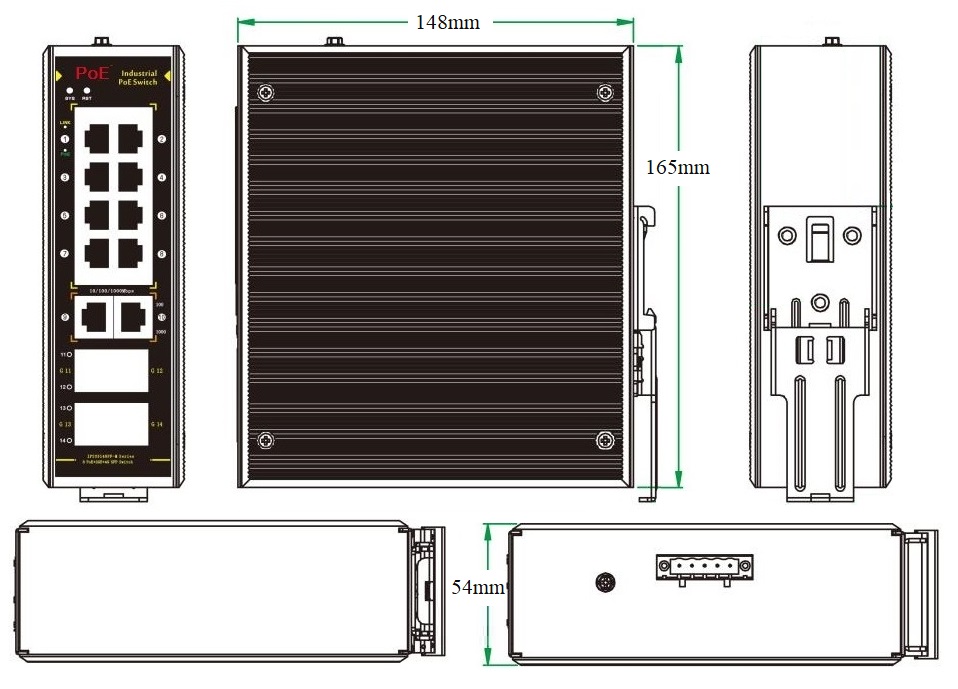

DIMENSIÓN
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
Suministro de energía recomendado |
|
ONV-IPS33148PFM |
L2 + manejó el interruptor industrial del PoE con los 4*100/1000M uplink SFPFibraPuertosY10*10/100/1000M puertos RJ45.Puerto 1-8Puede apoyar el estándar IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN. |
120W/240W |
|
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse. |
||
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
14-Switch PoE industrial gestionado por puerto Gigabit |
1 |
Establecer |
|
|
Adaptador RJ45-DB9CCapaz |
1 |
PC |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía y certificado de conformidad |
1 |
PC |
MÓDULO ÓPTICO
|
Producto |
Modelo |
Descripción |
Unidad |
|
Módulo óptico 1,25G |
2630-G |
Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoye la función de DDM y el taponamiento caliente. |
PC |
|
2632-G |
Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoye la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-G |
Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Por 2613-R-G |
Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-G-SC |
Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2613-R-G-SC |
Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Módulo de potencia |
2633 |
El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45. |
PC |
PSUMINISTRO DE OWER
|
Producto |
Modelo |
Descripción |
Unidad |
|
Fuente de alimentación industrial de carril DIN 120W |
GWS-DP120-48 |
Carril DIN 120W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A Voltaje de salida: DC48V, 2.5A Temperatura de operación: -40 ℃ a + 70 ℃ |
PC |
|
Fuente de alimentación industrial de carril DIN 240W |
GWS-DP240-48 |
Carril DIN 240W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A Voltaje de salida: DC48V, 5.0A Temperatura de operación: -40 ℃ a + 70 ℃ |
PC |
PRODUCTO RELACIONADO
|
Modelo |
Descripción |
|
ONV-IPS33064PFM |
L2 + manejó el interruptor industrial del PoE con los puertos RJ45 de los 4*10/100/1000M y los 2*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN. |
|
ONV-IPS33084PFM |
El interruptor industrial manejado L2 + del PoE con los puertos RJ45 de los 4*10/100/1000M y los 4*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN. |
|
ONV-IPS33108PFM |
L2 + manejó el interruptor industrial del PoE con los puertos RJ45 de los 8*10/100/1000M y los puertos de la fibra de los 2*100/1000M SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN. |
|
ONV-IPS33168PFM |
L2 + manejó el interruptor industrial del PoE con los puertos RJ45 de los 8*10/100/1000M y los 8*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN. |
ESPECIFICACIÓN TÉCNICA
|
Modelo |
ONV-IPS33148PFM |
|
Características de la interfaz |
|
|
Puerto fijo |
Puerto del interruptor de alarma de apagado (FAULT) 1 * puerto RS232 consola (115200, N, 8,1) 4*100/1000Base-X uplink puertos SFP (datos) 2*10/100/1000Base-T uplink puertos RJ45 (datos) Puertos de 8*10/100/1000Base-T PoE (datos/poder) 2 sistema V, puerto V-redundante de la energía de DC (terminal industrial de 6P Phoenix) |
|
Puerto Ethernet |
El puerto 1-10 puede admitir la autodetección 10/100/1000Base-T, la autoadaptación MDI/ MDI-X full/ half duplex |
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) |
|
Puerto de fibra óptica |
Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC) |
|
Expansión del puerto de fibra óptica |
Soporte Turbo overclocking 2,5G módulo óptico expansión y red de anillo |
|
Cable óptico/distancia |
Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parámetro de chip |
|
|
Tipo de gestión de red |
L2 |
|
Protocolo de red |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo de reenvío |
Almacenar y reenviar (velocidad de cable completa) |
|
Capacidad de conmutación |
52Gbps (sin bloqueo) |
|
Tasa de reenvío @ 64byte |
20,83 Mpps |
|
CPU |
416M |
|
DRAM |
1G |
|
FLASH |
128M |
|
Mac |
8K |
|
Memoria de búfer |
6M |
|
Marco Jumbo |
9,6 K |
|
Indicador LED |
Alimentación/Sistema: SYS (Verde), Red: Enlace (Amarillo), PoE: PoE (Verde), Puerto de fibra: L/A (Verde) |
|
Reinicio del interruptor |
Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica. |
|
PoE & Suministro de energía |
|
|
Puerto PoE |
Puerto 1-8 |
|
Gestión de PoE |
Configuración de límite de potencia total de la fuente de alimentación PoE Inicio de retardo de potencia, trabajo PoE y programación de tiempo Visualización del estado de trabajo del puerto PoE, configuración de prioridad de salida del puerto PoE Puerto PoE distribución de potencia de salida, PoE encendido/apagado, af/at distribución de energía |
|
Pin de la fuente de alimentación |
1/2 ( ) 3/6 (-) |
|
Potencia máxima por puerto |
30W, IEEE 802,3 af/at |
|
Consumo de energía |
Espera <10W, carga completa af<120W, a <240W |
|
Voltaje de entrada/interfaz |
DC48-57V, terminal industrial de 6P Phoenix, protección anti-reversa de la ayuda. |
|
Suministro de energía |
No, opcional 48V/120W o 48V/240W fuente de alimentación industrial |
|
Parámetro físico |
|
|
Operación Temp/Humedad |
-40 ~ + 80 °C, 5% ~ 90% RH sin condensación |
|
Temperatura/humedad del almacenamiento |
-40 ~ + 85 °C, 5% ~ 95% RH sin condensación |
|
Dimensión (L * W * H) |
165*148*54mm |
|
Peso neto/bruto |
1,1 kg/1,3 kg |
|
Instalación |
Sobremesa, Carril DIN de 35mm |
|
Certificación & Garantía |
|
|
Protección contra rayos |
IEC61000-4-3 (RS):10 V/m (80)-1000MHz Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV |
|
Propiedades mecánicas |
IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre) |
|
Certificación |
Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC |
|
Garantía |
5 años, mantenimiento de por vida. |
|
Característica de administración de red |
|
|
Interfaz |
Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Ajuste de la protección de la temperatura del puerto,IEEE Control de flujo 802.3x (dúplex completo) El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps. |
|
Característica L3 |
Protocolo ARP max 1024 entradas Enrutamiento estático/enrutamiento predeterminado max 128 entradas Gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, y comunicación entre diferentes segmentos de red y diferentes VLAN |
|
VLAN |
Configuraciones de puertos de acceso, troncales e híbridos VLAN basada en puerto (4K), IEEE802.1q, configuración QinQ VLAN de voz, VLAN basada en protocolo, VLAN basada en direcciones MAC |
|
Agregación de puertos |
LACP, agregación estática, 7 grupos de agregación máximos y 8 puertos por grupo. |
|
Árbol de expansión |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo de red en anillo |
G.8032 (ERPS), 250 anillo a lo sumo, Max 250 dispositivos por anillo. Tiempo de recuperación inferior a 20ms |
|
Multicast |
MLD Snooping, VLAN del Multicast, IGMP Snooping v1/v2/v3, grupos máximos del multicast 1024, registro rápido hacia fuera |
|
Reflejo de puerto |
Reflejo de datos bidireccional basado en puerto |
|
QoS |
Limitación de velocidad basada en flujo, redirección basada en flujo Algoritmo de programación de colas (SP, WRR, SP WRR) Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación |
|
ACL |
Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc. |
|
Seguridad |
