Conmutador PoE industrial de 6 puertos Gigabit

Modelo： ONV-IPS33064PFG

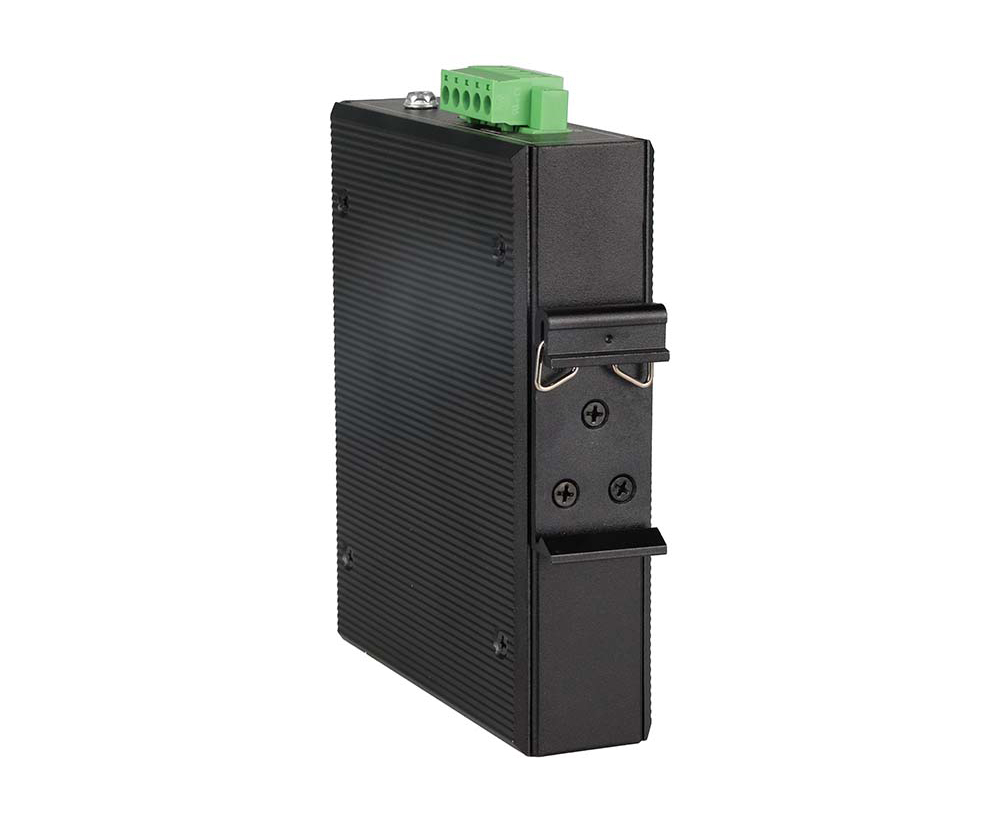

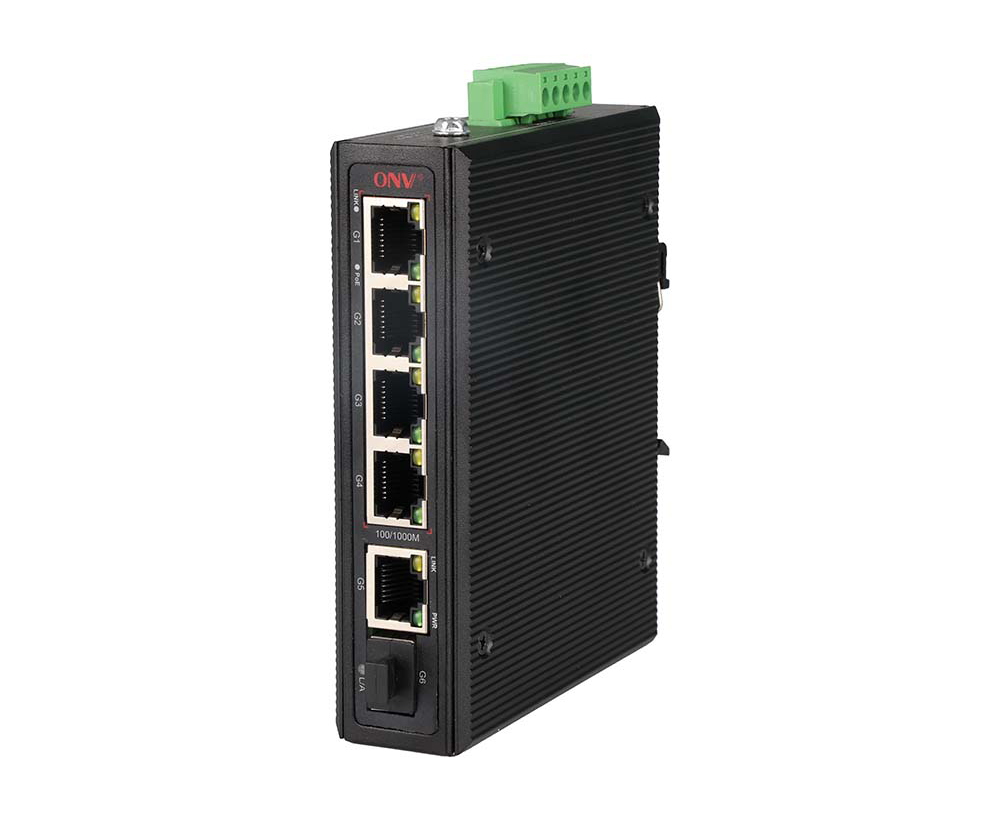

Conmutador PoE industrial no administrado con puertos RJ45 de 5*10/100/1000M y puerto de fibra SFP de enlace ascendente de 1*1000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

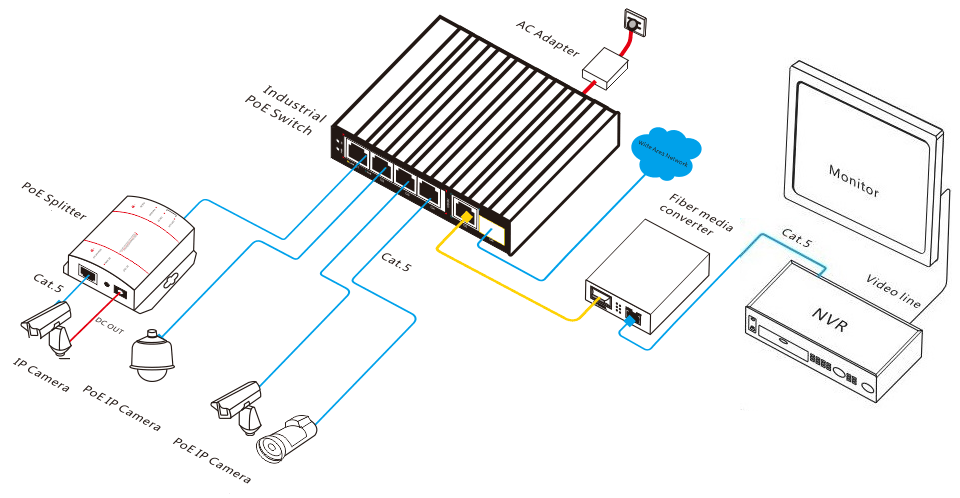

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

La ONV-IPS33064PFGEs aGPoE industrial del igabitFibraInterruptor desarrollado independientemente por ONV. Tiene5* 10/100/1000Base-TAdaptativoPuertos RJ45 y1* 1000Base-XUplink puerto de fibra SFP. Puerto 1-4Puede apoyar estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de fuente de alimentación PoE, puede detectar e identificar automáticamente los dispositivos de recepción de energía que cumplen con los estándares y alimentarlos a través del cable de red. Puede alimentar AP inalámbrico, cámaras IP, sensores industriales y otros dispositivos terminales PoE a través del cable de red para cumplir con el entorno de red que requiere una fuente de alimentación PoE de alta densidad. Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria de la energía, minería, petróleo, transporte marítimo, metalurgia y energía verde para construir una red de comunicación económica, eficiente, estable y confiable. Modo no administrado, plug and play, sin configuración, simple y conveniente de usar.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE 802.3x y half-duplex basado en Backpressure.

◇Admite puertos Gigabit RJ45 y puerto de fibra SFP y combinación de puerto RJ45, conexión de alto ancho de banda de alta velocidad, para satisfacer las necesidades de red de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇Los puertos RJ45 4*10/100/1000Base-T pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en diversos escenarios en el campo industrial.

◇El sistema de prioridad para el puerto PoE suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía,AAleación del aluminVivienda,YDisipación de calor excelente para asegurar la operación estable del interruptor.

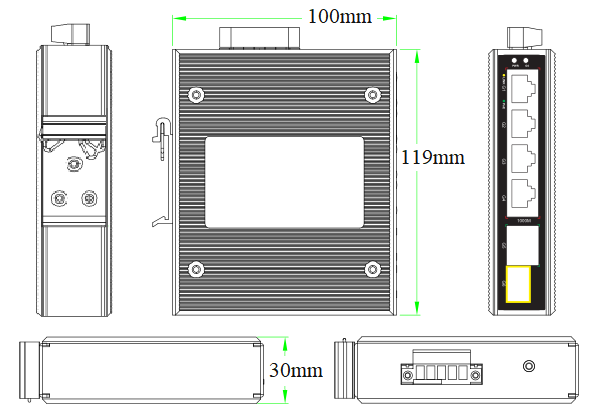

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	RecomendadoPOwerSUpply
ONV-IPS33064PFG	PoE industrial no gestionadoInterruptor con puertos RJ45 de 510/100/1000M y puerto de fibra SFP de enlace ascendente de 11000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	60W/120W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial Gigabit de 6 puertos	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	IndustrialMódulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	IndustrialMódulo óptico de SFP, 1,25G solo-Modo dual fibra 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-SC-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
PotenciaMódulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 60W

GWS-DP60-48

Carril DIN 60W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Voltaje de salida: DC48V, 1.25A

Temperatura de operación: -40 ℃ a + 70 ℃

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33064PFG
Características de la interfaz
FijosPInformación sobre ort	1 1000Base-X uplink puerto de fibra SFP (datos) 110/100/100Puerto de enlace ascendente RJ45 0Base-T (datos) 4 *10/100/1000Base-TPOEPuertos(Datos/ Potencia) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	El puerto 1-4 puede apoyar 10/100/1000Base-T(X) autodetección, autoadaptación llena/semidúplex de MDI/ MDI-X
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm /0-40km,1550nm /0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802,3Por AB1000Base-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	12Gbps(Sin bloqueo)
Mac	2K
Memoria de búfer	2M
JUmboFInformación sobre rames	9,2 K
LEDIndicador	Potencia: PWR (GReen,Red:Vínculo()YEllow),PoE: PoE (GReen, Puerto de fibra: 6()GReen
PoE y fuente de alimentación
POEPuerto	Puerto 1-4
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Standby<5W,Carga completaAf <60W, en <120W
Voltaje de entrada/interfaz	DC48-57V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/60W o 48V/120W Fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40~+80°C,5%~90% RH sin condensación
Temperatura/humedad del almacenamiento	-40~+85 °C,5%~95% RH sin condensación
Dimensión	11910030mm
Peso neto/bruto	0,4Kg/0,5Kg
Instalación	Escritorio, 35mmDINRPor Ail
