Interruptor industrial del PoE de 3 puertos del 10/100M

Modelo： ONV-IPS31032PF

Conmutador PoE industrial no administrado con puertos RJ45 de 2*10/100M y puerto de fibra SC de enlace ascendente de 1*155M (módulo óptico de fibra dual monomodo 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

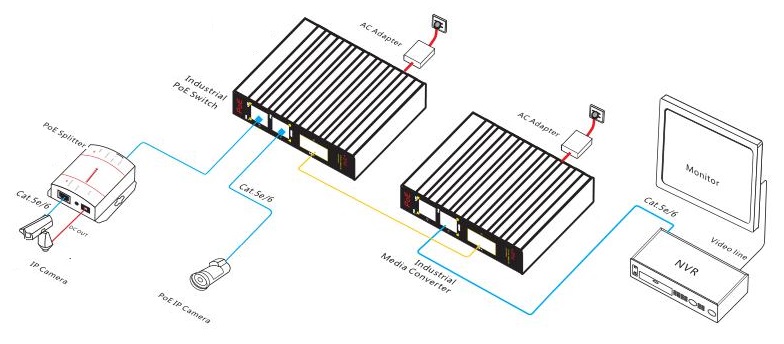

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS31032PF es un interruptor de fibra PoE industrial 10/100M desarrollado independientemente por ONV. Tiene puertos RJ45 de 2*10/100M y puerto de fibra SC de enlace ascendente de 1*155M. El puerto 1-2 puede apoyar el estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto alcanza 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a dispositivos terminales PoE como AP inalámbrico, cámaras IP y sensores industriales a través del cable de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, industria de la energía, minería, petróleo y transporte marítimo. Escenas industriales como la metalurgia y la energía verde, la construcción forma una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso 10/100M

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpport 10/100M RJ45PuertoYSC del 155MCombinación de puerto de fibra, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

InteligenteFuente de alimentación PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇2* 10/100Base-TXPuerto RJ45Soporte PoE fuente de alimentaciónPara satisfacer las necesidades de la fuente de alimentación PoE en diversos escenarios en el campo industrial.

◇Sistema de prioridad para el puerto PoE, suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía,Vivienda de la aleación de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

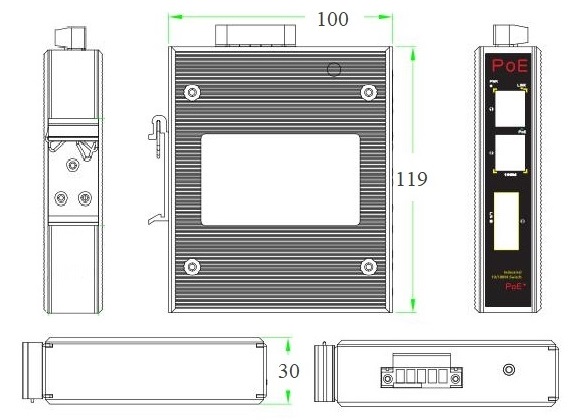

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS31032PF	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra dual monomodo 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
ONV-IPS31032PF-M	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra dual multimodo de 850nm/0,5 km o 1310nm/2km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
ONV-IPS31032PF-A	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra única monomodo 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
ONV-IPS31032PF-B	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100M y puerto de fibra SC ascendente de 1155M (módulo óptico de fibra única monomodo de 1550nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial de 3 puertos 10/100M	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 36W

GWS-DP36-48

Carril DIN 36W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 0.56A

Voltaje de salida: DC48V, 0.75A

Temperatura de la operación:-40 ℃ a 70 ℃

Fuente de alimentación industrial del carril del estruendo 60W

GWS-DP60-48

Carril DIN 60W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Voltaje de salida: DC48V, 1.25A

TÉCNICO ESPECÍFICOACIÓN

Modelo	ONV-IPS31032PF
Características de la interfaz
FijosPInformación sobre ort	1155M uplink SC puerto de fibra (Datos) 2 puertos de 10/100Base-TX PoE (datos/poder) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	El puerto 1-2 puede soportar 10/100Base-TX auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Módulo óptico es de fibra dual monomodo 20km, puerto SC. (Opcional monomodo de fibra única y el módulo óptico de fibra dual multimodo)
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3u 100Base-FX, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	1,0Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	0,43Mpps
Mac	1K
Memoria de búfer	512K
JumboFRame	1536bytes
LED Indicador	Por PoweR: PWR()GReen,Red: Enlace ()YEllow),PoE: PoE (GReen
PoE y fuente de alimentación
POEPuerto	Puerto 1-2
Pin de la fuente de alimentación	1/2 ( ) 3/6 (-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Standby<3W,Carga completaAf <36W, en <60W
Voltaje de entrada/interfaz	DC48-57V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/36W o 48V/60W Fuente de alimentación industrial
Parámetro físico
Operación TEp/ Humedad	-40~+75°C,5%~90% RH sin condensación
Almacenamiento TEp/ Humedad	-40~+85 °C,5%~95% RH sin condensación
Dimensión(L * W * H)	11910030mm
Peso neto/bruto	0,4Kg/0,5Kg
Instalación	Escritorio, 35mmDINRPor Ail
