Conmutador PoE industrial de 6 puertos 10/100M-Interruptor PoE industrial

Conmutador PoE industrial de 6 puertos 10/100M

Modelo： ONV-IPS31064P

Conmutador PoE industrial no administrado con puertos RJ45 de 6*10/100M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

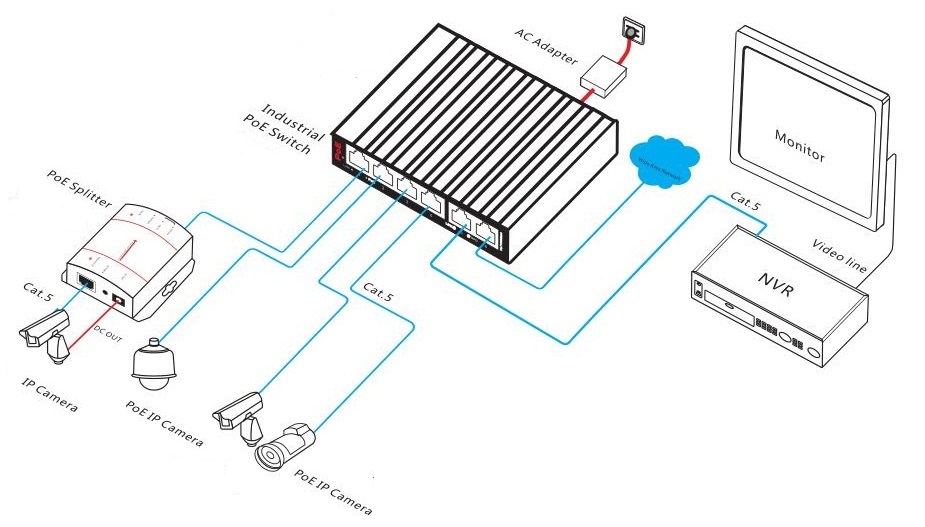

El ONV-IPS31064P es un interruptor industrial del PoE del 10/100M desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 6*10/100M. El puerto 1-4 puede soportar el estándar IEEE 802,3 af/at PoE y la potencia PoE de un solo puerto alcanza los 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente los dispositivos de recepción de energía que cumplen con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, VoIP y sensores industriales a través del cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso 10/100M

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SPuerto del upport el 10/100M PoE y puerto dual RJ45Combinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇4 *Fuente de alimentación del PoE de la ayuda del puerto de 10/100Base-TX RJ45 para cubrir las necesidades de la fuente de alimentación del PoE en diversos escenarios en el campo industrial.

◇Sistema de prioridad para el puerto PoE, suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

Estable y fiable

◇ Todas las escalerasCCC, CE, FCC, RoHS.

◇ Todas las escalerasEl panel fácil de usar muestra el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇ Todas las escalerasBajo consumo de energía, el aluminio permite la vivienda, y excede la disipación de calor a la operación estable del interruptor.

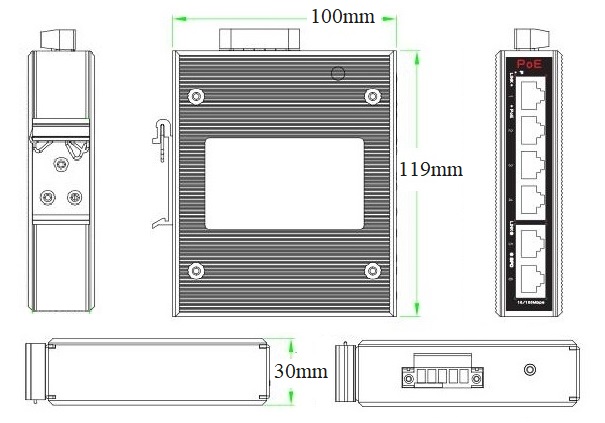

DIMENSIÓN

INFORMACIÓN

_ Modelo:	Descripción:	Fuente de alimentación de Recommendd
ONV-IPS31064P	Conmutador PoE industrial no administrado con puertos RJ45 de 6*10/100M. El puerto 1-4 soporta IEEE 802,3 del estándar PoE. Este perro admite dos entradas de alimentación DC y montaje en carril DIN.	60W/120W
Nota:El suministro de energía no está incluido y necesita ser comprado.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial de 6 puertos 10/100M	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 60W

GWS-DP60-48

Carril DIN 60W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Voltaje de salida: DC48V, 1.25A

Temperatura de la operación: -40 ℃ a 70 ℃

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

Carril DIN 120W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS31064P
Características de la interfaz
Puerto fijo	210/100Base-TX uplink puertos RJ45 (datos) Puertos de 410/100Base-TX PoE (datos/poder) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	El puerto 1-6 puede apoyar la auto-detección 10/100Base-TX, autoadaptación llena/semidúplex de MDI/ MDI-X
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	1,6 Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	0.89Mpps
Mac	2K
Memoria de búfer	Información sobre 768K
Marco Jumbo	1536bytes
Indicador LED	Potencia: PWR (Verde), Red: Enlace (Amarillo), PoE: PoE (Verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-4
Pin de la fuente de alimentación	1/2(+) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Espera <3W, carga completa af<60W, a <120W
Voltaje de entrada/interfaz	DC48-57V, terminal industrial de 5P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, fuente de alimentación industrial opcional 48V/60W o 48V/120W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de transmisión: ± 4kV; cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V,1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
