Conmutador PoE industrial de 6 puertos Gigabit-Interruptor PoE industrial

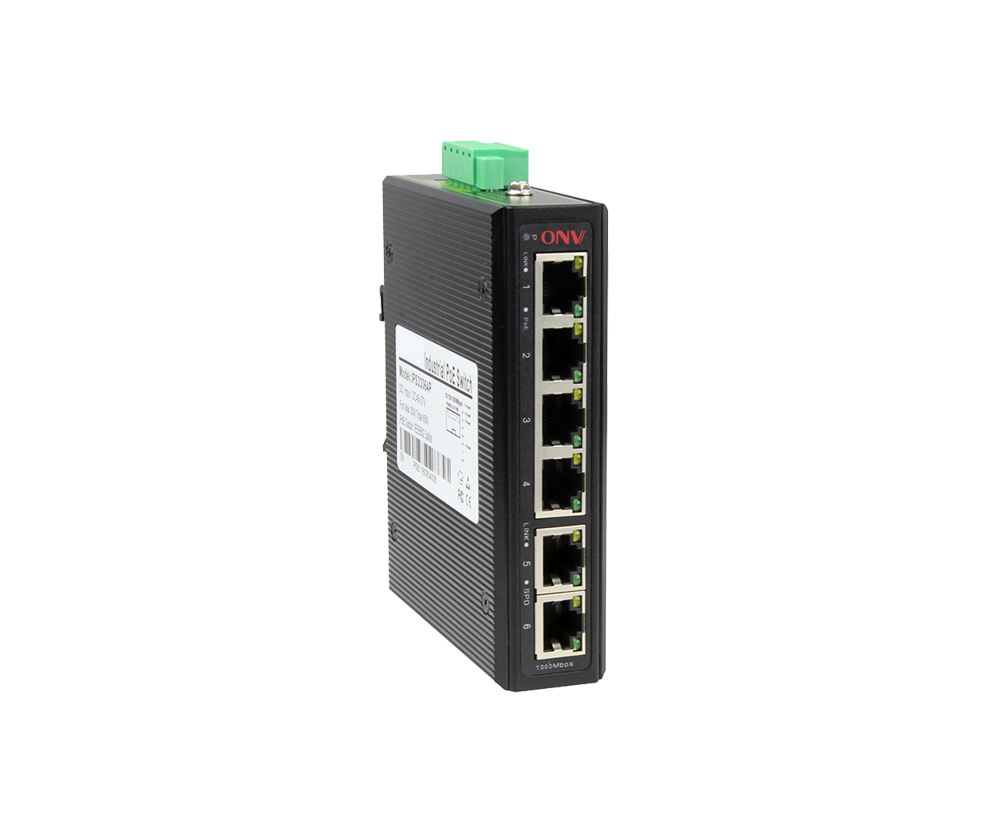

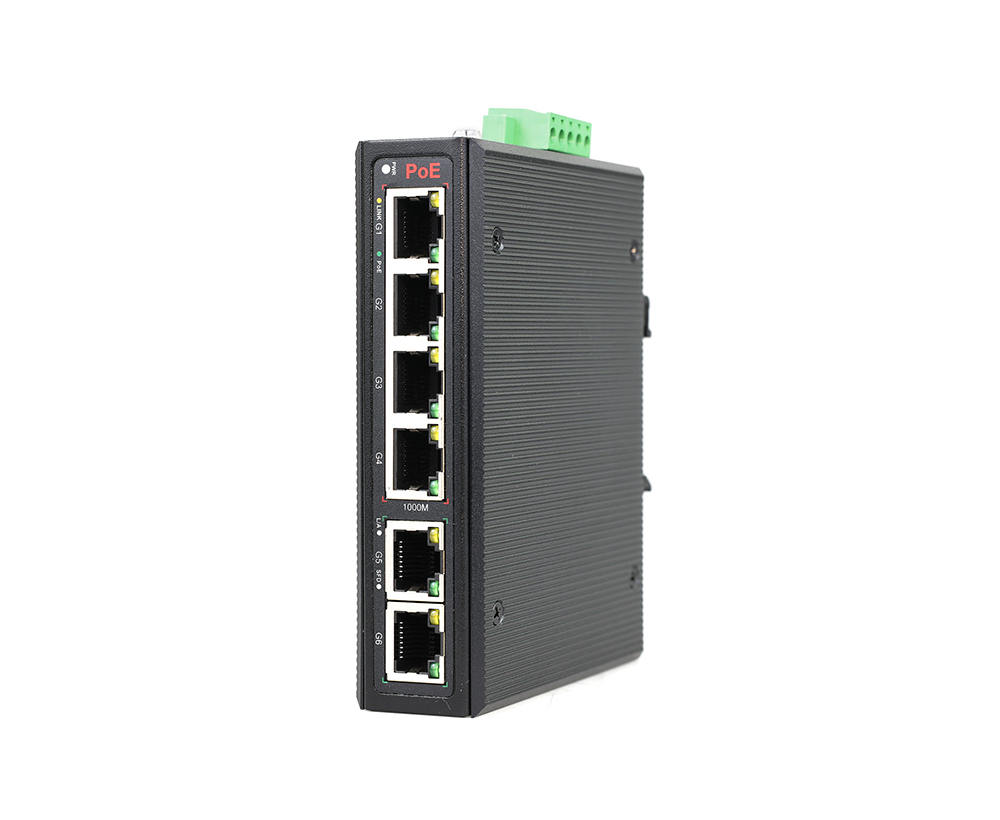

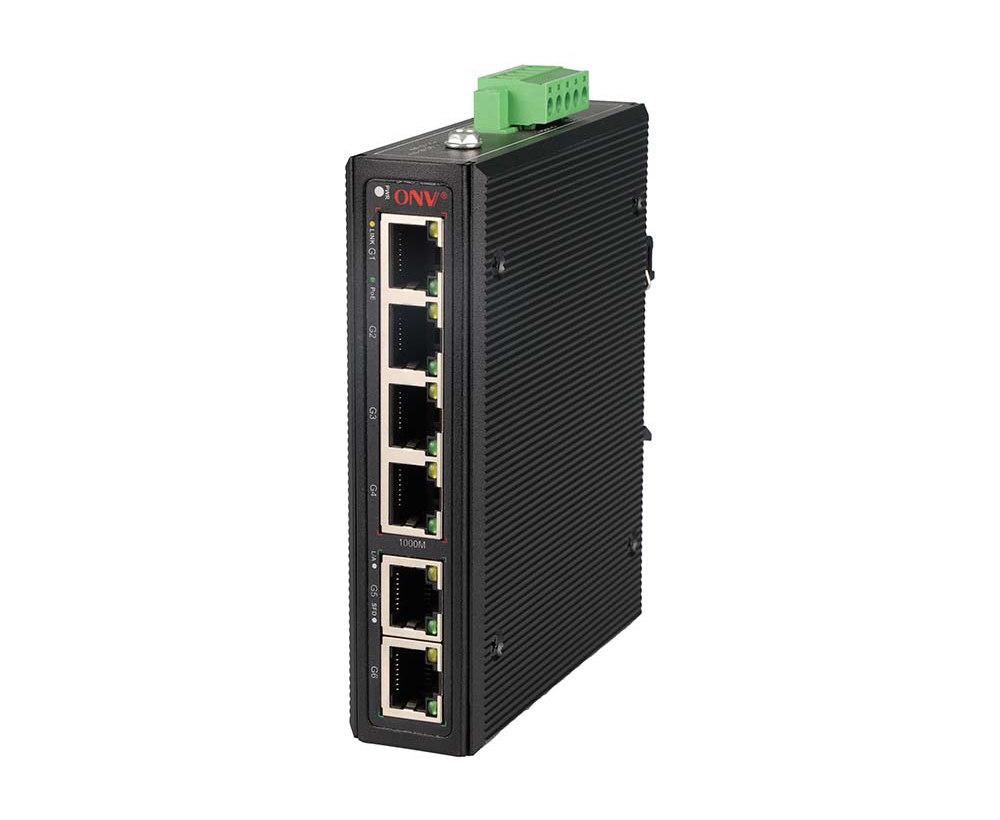

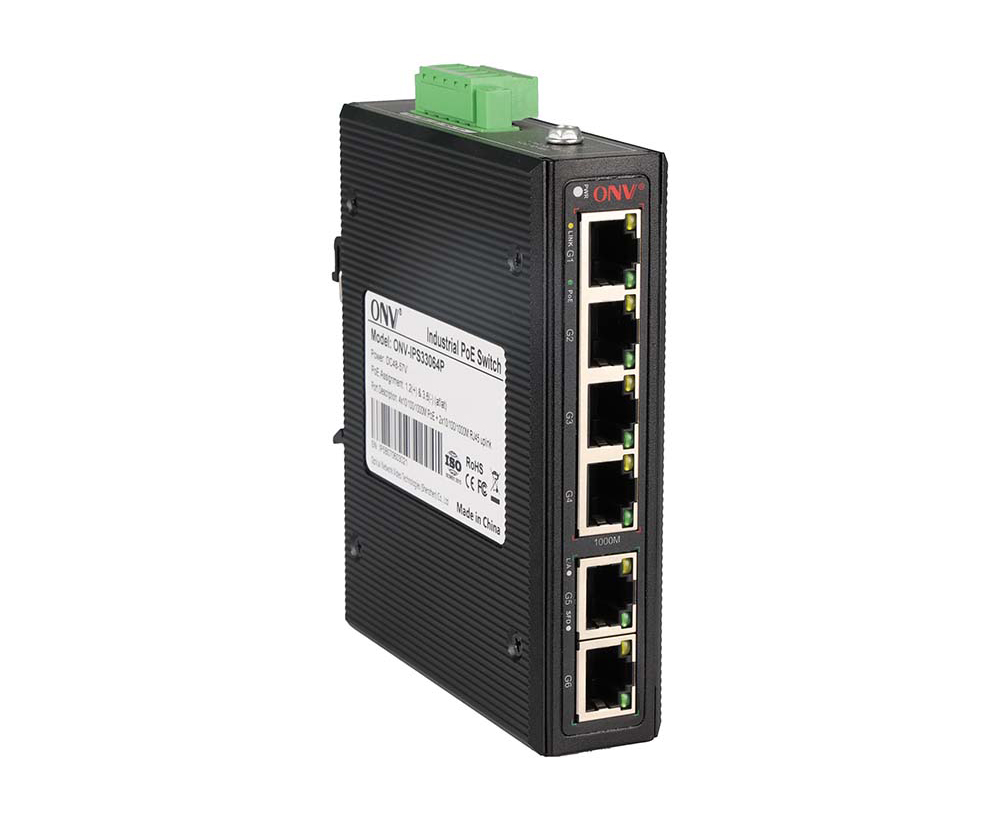

Conmutador PoE industrial de 6 puertos Gigabit

Modelo： ONV-IPS33064P

Conmutador PoE industrial no gestionado con puertos RJ45 de 6*10/100/1000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

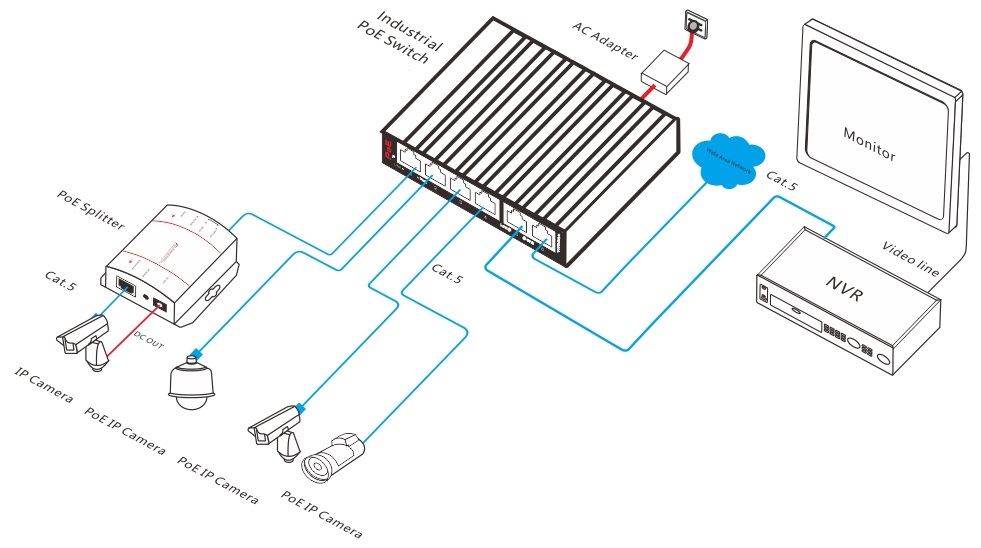

El ONV-IPS33064P es un conmutador PoE industrial Gigabit desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos de 6*10/100/1000M. Puerto 1-4Puede apoyar estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de fuente de alimentación PoE, puede detectar e identificar automáticamente los dispositivos de recepción de energía que cumplen con los estándares y alimentarlos a través del cable de red. Puede alimentar AP inalámbrico, cámaras IP, sensores industriales y otros dispositivos terminales PoE a través del cable de red para cumplir con el entorno de red que requiere una fuente de alimentación PoE de alta densidad. Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria de la energía, minería, petróleo, transporte marítimo, metalurgia y energía verde para construir una red de comunicación económica, eficiente, estable y confiable. Modo no administrado, plug and play, sin configuración, simple y conveniente de usar.

CARACTERÍSTICA

Reenvío de velocidad de cable Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite puertos Gigabit RJ45, alta velocidad y alta conexión de ancho de banda para satisfacer las necesidades de diversos escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇Los puertos RJ45 4*10/100/1000Base-T pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en diversos escenarios en el campo industrial.

◇El sistema de prioridad para el puerto PoE suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía,AAleación del aluminVivienda,YDisipación de calor excelente para asegurar la operación estable del interruptor.

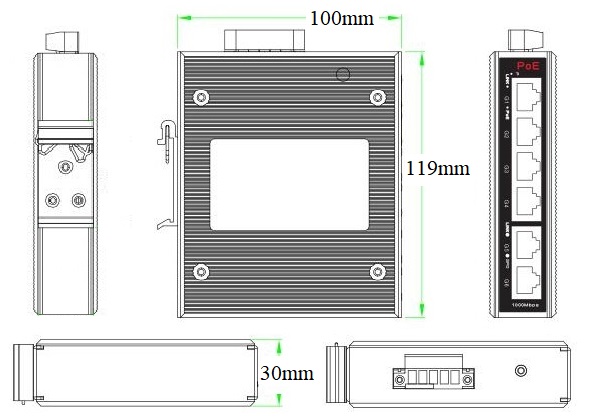

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	RecomendadoPOwerSUpply
ONV-IPS33064P	Conmutador PoE industrial no gestionado con puertos RJ45 de 6*10/100/1000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	60W/120W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

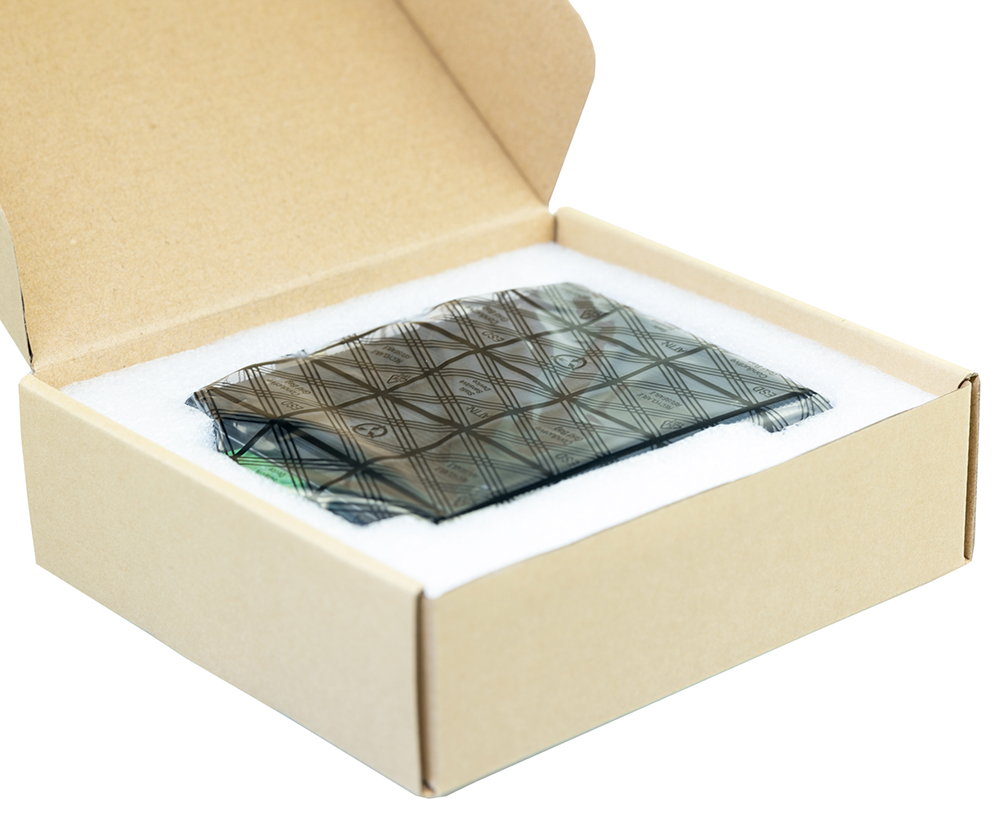

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial Gigabit de 6 puertos	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 60W

GWS-DP60-48

Carril DIN 60W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Voltaje de salida: DC48V, 1.25A

Temperatura de operación:-40 ℃ a + 70 ℃

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

Carril DIN 120W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A

Voltaje de salida: DC48V, 2.5A

Temperatura de operación:-40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33064PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 410/100/1000M y los 21000MUplinkSFPFibraPuertos. Puerto 1-4Puede soportar doble entrada de alimentación redundante DC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PFG	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 510/100/1000M y el 11000MUplinkSFPFibraPuerto. Puerto 1-4Puede soportar doble entrada de alimentación redundante DC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33108P	Interruptor industrial Unmanaged del PoE con los puertos RJ45 del 10*10/100/1000M, puerto 1-8Puede soportar doble entrada de alimentación redundante DC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33108PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 810/100/1000M y los 21000MUplinkSFPFibraPuertos. Puerto 1-8Puede soportar doble entrada de alimentación redundante DC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33128PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 del 1010/100/1000M y los 21000MUplinkSFPFibraPuertos. Puerto 1-8Puede soportar doble entrada de alimentación redundante DC (conexión de terminal Phoenix) y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33064P
Características de la interfaz
FijosPInformación sobre ort	Puertos PoE 410/100/1000Base-T (datos/potencia) 210/100/1000Base-T uplink puertos RJ45 (datos) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	Puerto 1-6 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Parámetro de chip
Protocolo de red	IEEE 802,3 10 BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802,3Desde100Base 0-T,IEEE 802.3x
Moda de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	12Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	8,93Mpps
Mac	2K
Memoria de búfer	2M
JumboFRame	9,2 K
LED Indicador	POE: PoE (verde), velocidad: SPD (verde), potencia: PWR (verde), red: enlace (amarillo)
PoE y fuente de alimentación
POEPuerto	Puerto 1-4
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Standby<5W,Carga completaAf <60W, en <120W

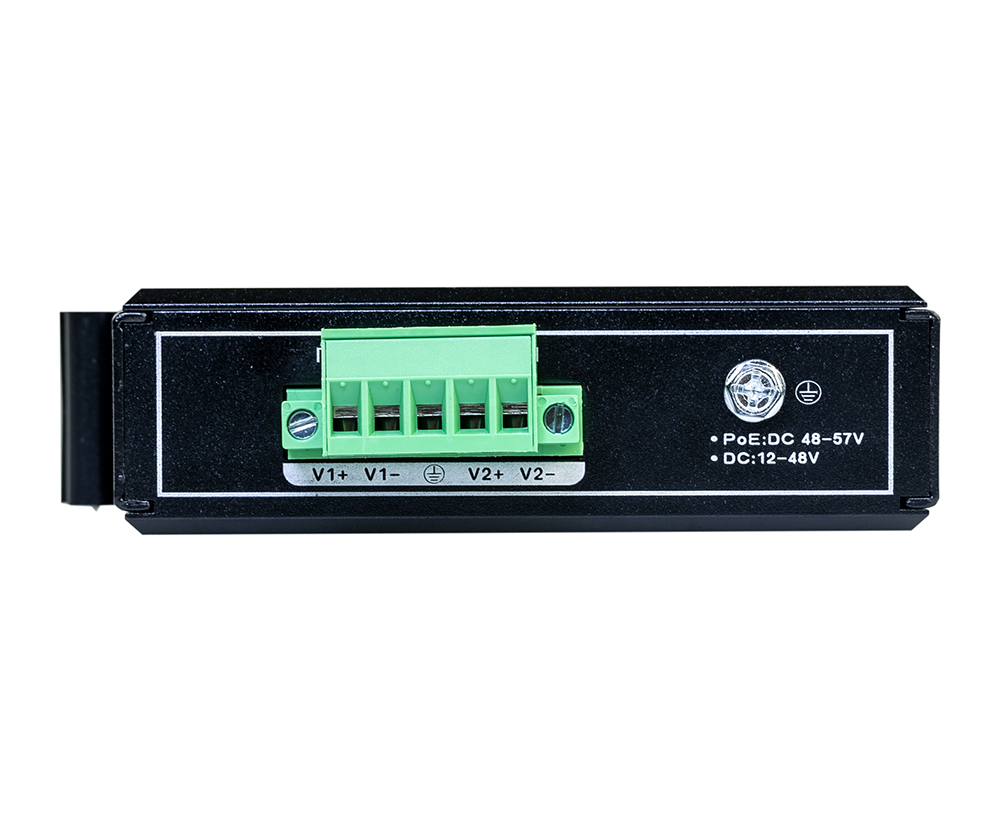

Voltaje de entrada/interfaz	DC48-57V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/60W o 48V/120W Fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40~+80°C,5%~90% RH sin condensación
Temperatura/humedad del almacenamiento	-40~+85 °C,5%~95% RH sin condensación
Dimensión	11910030mm
Peso neto/bruto	0,4Kg/0,5Kg

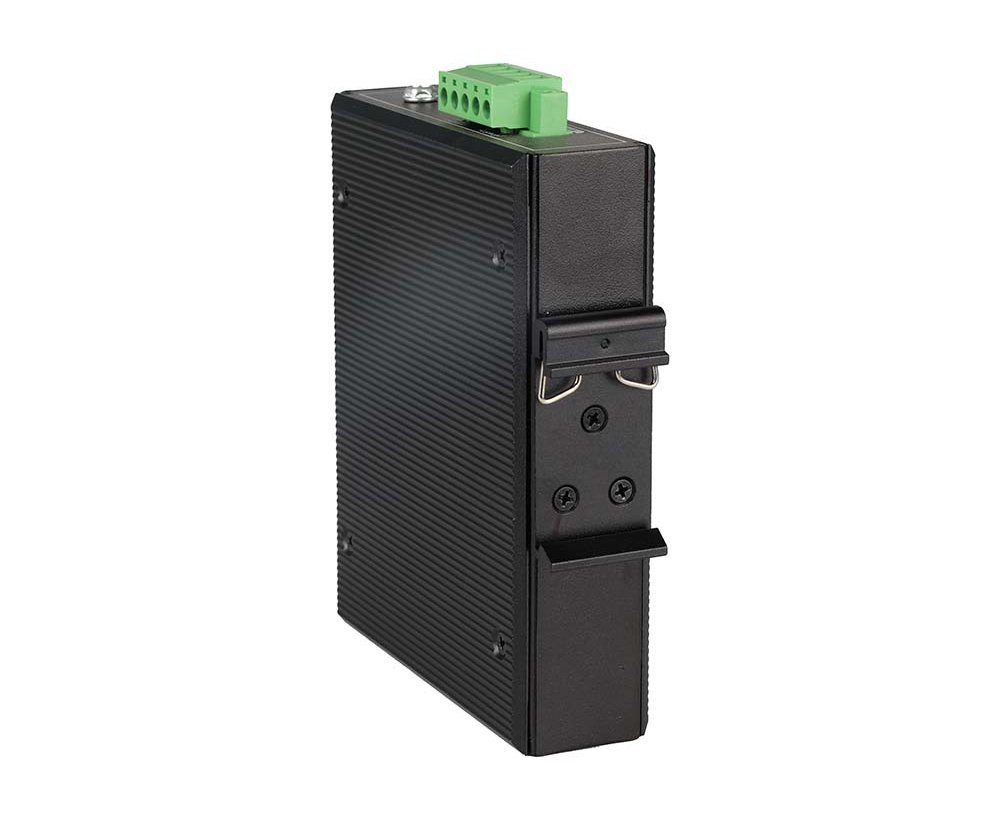

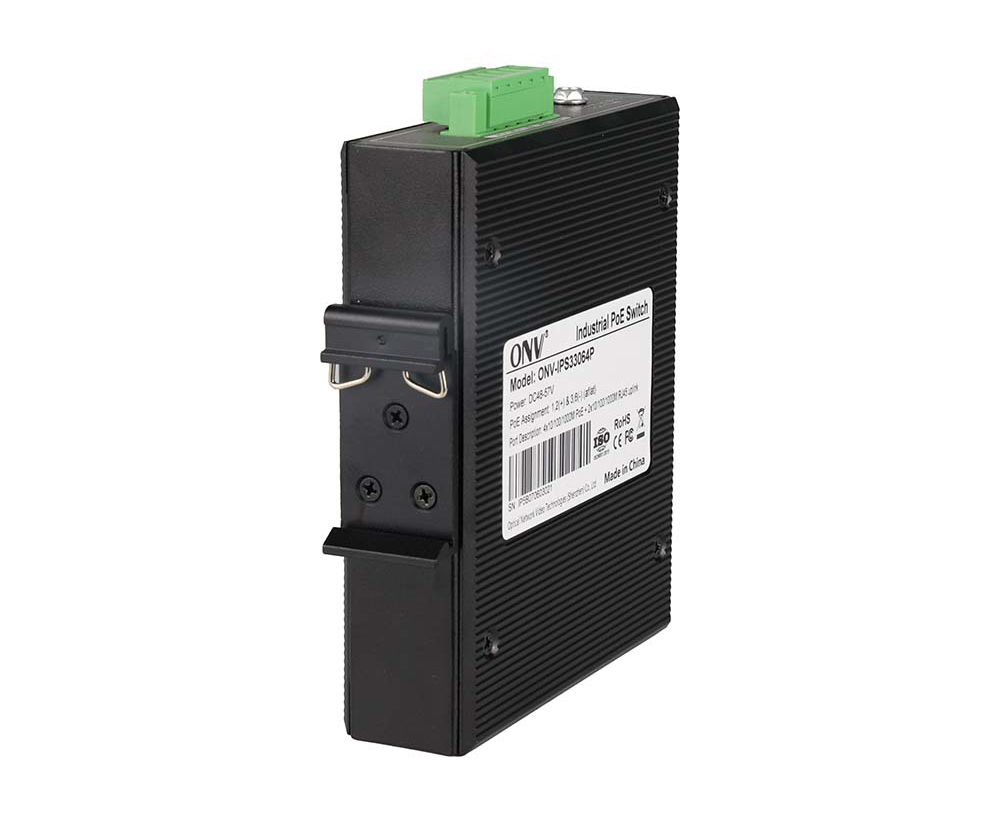

Instalación	Escritorio, 35mmDINRPor Ail
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
