10G uplink 52-port L3 manejó el interruptor industrial del PoE

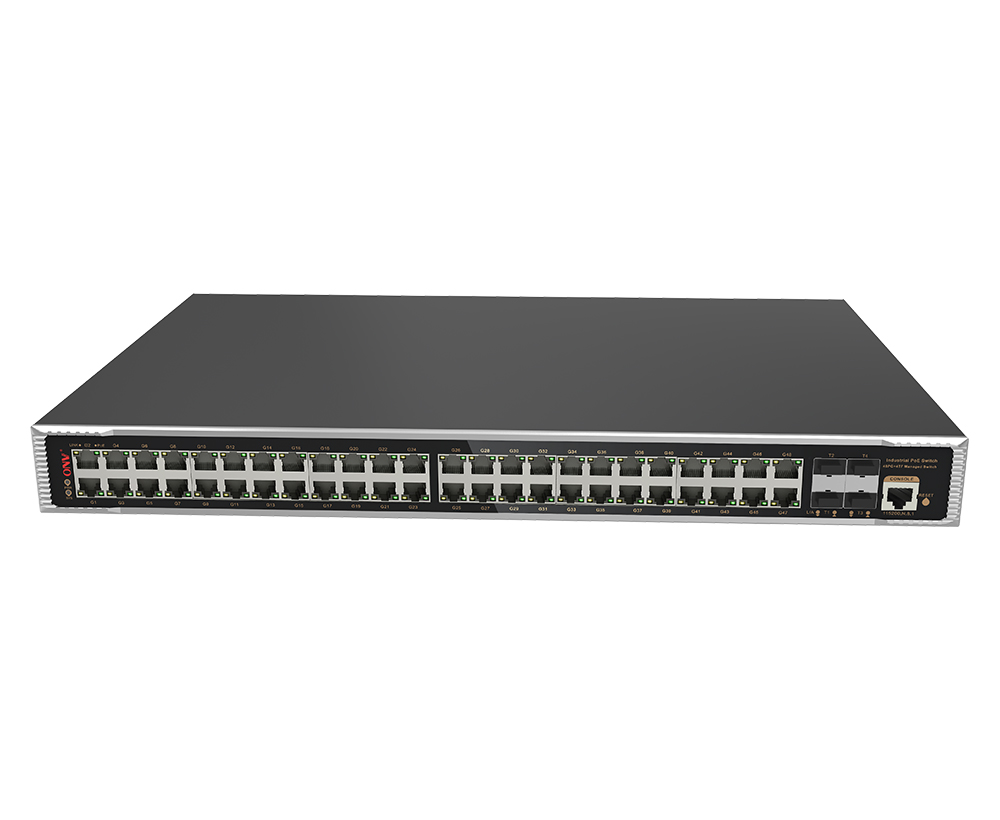

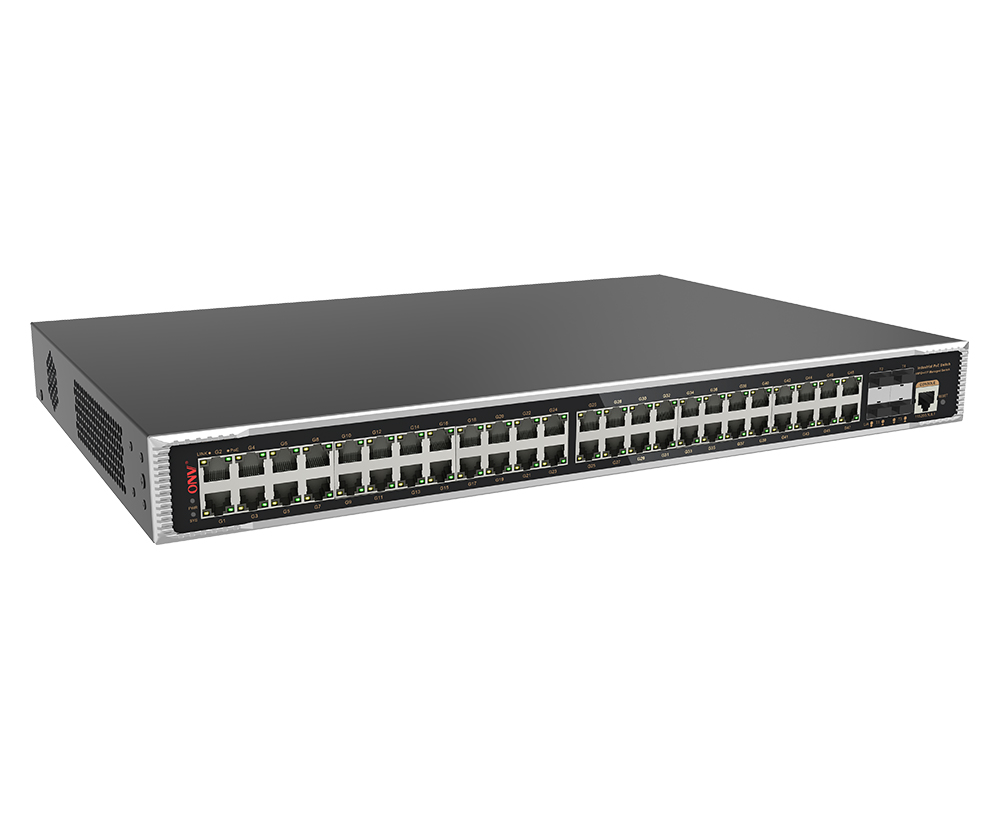

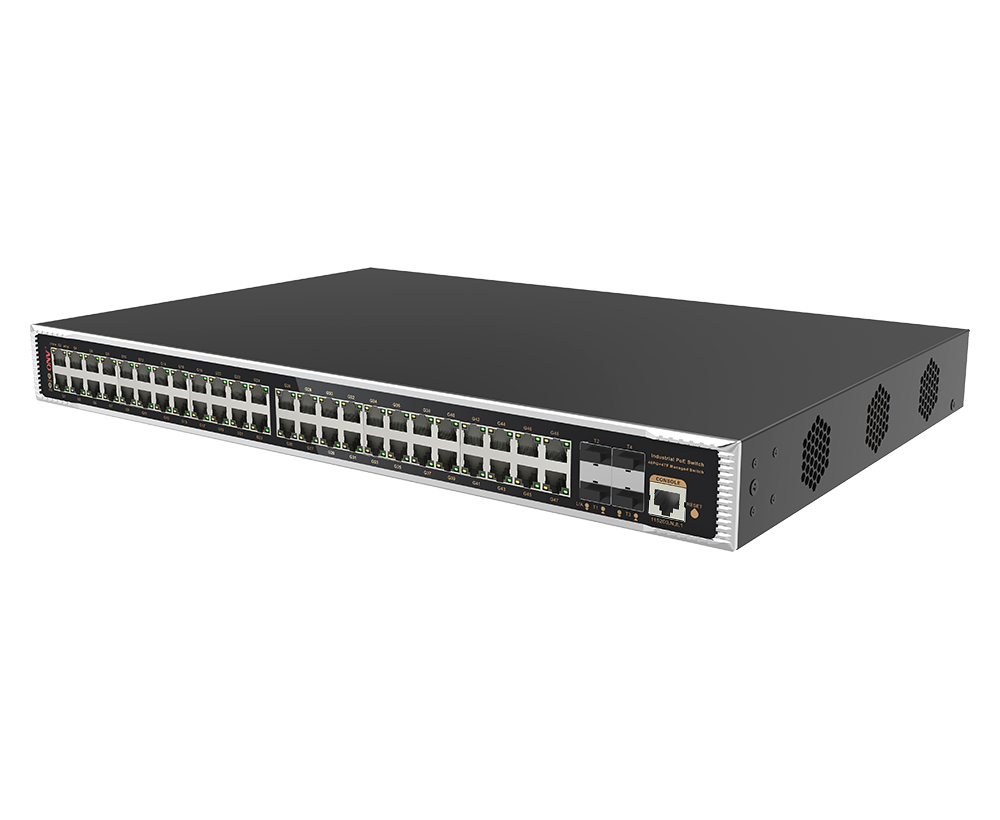

Modelo： ONV-IPS38048PFM

L3 manejó el interruptor industrial del PoE con los puertos RJ45 de 48*10/100/1000M y 4*1/10G uplink los puertos de la fibra de SFP. El puerto 1-48 puede apoyar el estándar de IEEE 802,3 af/at PoE. Incorpora fuente de alimentación 2*600W e instalación de gabinete 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica

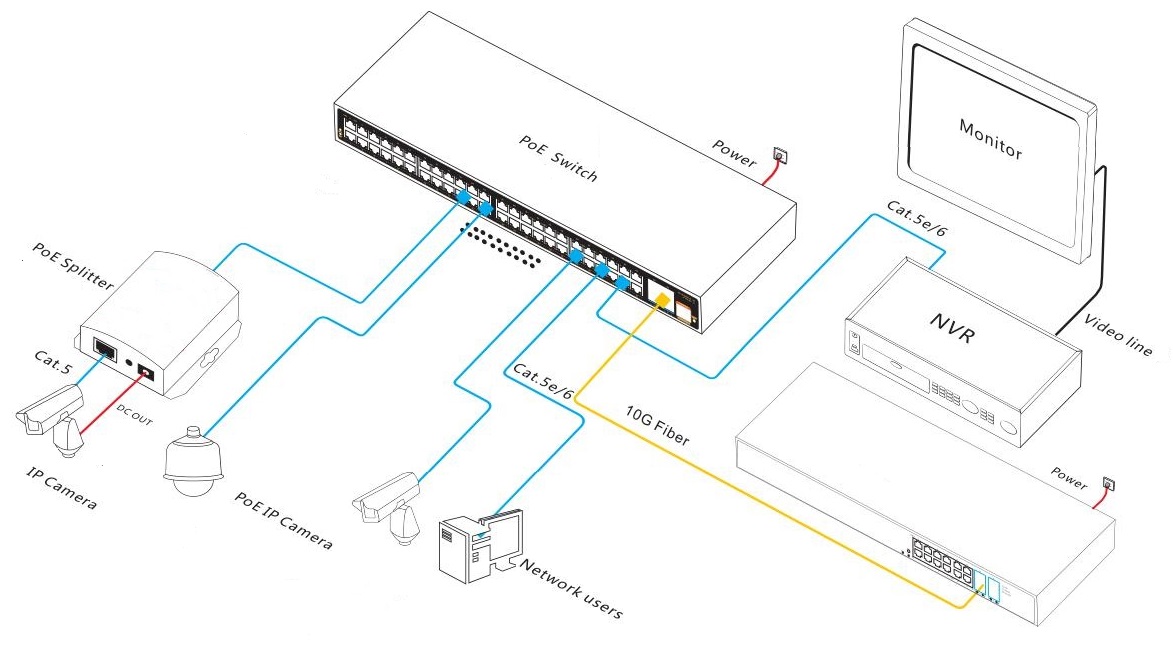

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS38048PFM es un conmutador PoE industrial gestionado por enlace ascendente de 10G desarrollado independientemente por ONV. Tiene 48*10/100/1000Base-T puertos adaptativos RJ45 y 4*1/10G uplink SFP + puertos de fibra. El puerto 1-48 puede apoyar el estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto alcanza 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente dispositivos compatibles con la energía que cumplen con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, VoIP y sensor industrial a través del cable de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable.

El ONV-IPS38048PFM tiene la función de gestión de red L3, admite la gestión IPV4/IPV6, reenvío de velocidad de línea completa de enrutamiento dinámico, mecanismo de protección de seguridad completo, estrategia ACL/QoS perfecta y funciones VLAN ricas para una fácil administración y mantenimiento. Tiene tecnología de red de anillo principal, apoya una variedad de protocolos redundantes de la red de anillo del industrial-grado, y todos los puertos pueden formar anillos. Soporta cadena, estrella, estrella doble, anillo, anillo tangente, anillo de intersección, anillo acoplado y el tiempo de recuperación de la red de anillo dentro de 20ms. Tiene alta confiabilidad, alta seguridad, y alta manejabilidad para asegurar la transmisión confiable de datos claves. Es compatible con la gestión remota y coopera con la plataforma de gestión de red ONV-NMS para la gestión de clústeres para lograr la gestión de red de punto ciego de proceso completo.

CARACTERÍSTICA

Acceso Gigabit, enlace ascendente 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpport GigabitRJ45PuertoY uplink 1/10G SFP + puerto de fibraCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

◇48* 10/100/1000Base-T RJ45Los puertos admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

FuerteCapacidad de procesamiento empresarial

◇Soporte de red de anillo ERPS y STP/RSTP/MSTP para eliminar bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación autodesarrollada, alto diseño de la redundancia, proporcionando un largo-Término y potencia de salida PoE estable.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR,SYS,VínculoL/A, yPoe.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar un funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

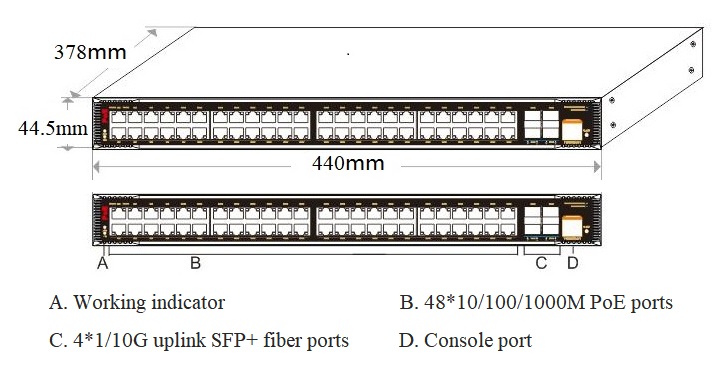

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-IPS38048PFM	L3 manejó el interruptor industrial del PoE con los puertos RJ45 de 4810/100/1000M y 41/10G uplink los puertos de la fibra de SFP. El puerto 1-48 puede apoyar el estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	2*600W
Nota:El módulo óptico no está incluido y debe adquirirse por separado.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	52-port 10G uplink manejó el interruptor industrial del PoE	1	Establecer
	Adaptador RJ45-DB9CCapaz	1	PC
	Cable de alimentación de CA	1	PC
	Kits de montaje (oreja colgante)	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	IndustrialMódulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	IndustrialMódulo óptico de SFP, 1,25G solo-Modo dual fibra 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-SC-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
10GÓpticoMódulo	6630-G	Módulo óptico SFP industrial, 10G de fibra dual multimodo 850nm, distancia de transmisión: 300m, interfaz LC, admite función DDM y conexión en caliente.	PC
	7832-G	Módulo óptico SFP + industrial, 10G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	7832-33-G	Módulo óptico SFP + industrial, 10G monomodo de fibra única TX1330nm/ RX1270nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	7832-27-G	Módulo óptico industrial SFP +, fibra monomodo 10G TX1270nm/ RX1330nm, distancia de transmisión: 20km, interfaz LC, admite función DDM y conexión en caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS38168PFM	El interruptor industrial manejado L3 del PoE con los puertos del 1210/100/1000M RJ45 y 41/10G uplink los puertos de la fibra de SFP +. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.
ONV-IPS38036PFM	L3 manejó el interruptor industrial del PoE con los puertos de los 2410/100/1000M RJ45 yPuertos de la fibra de SFP del uplink de los 8100/1000M y4*1/10GUplinkSFP +FibraPuertos. Puerto 1-24Puede apoyar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.
ONV-IPS38028PFM	Interruptor industrial manejado L3 del PoE con los puertos RJ45 de los 2410/100/1000M y los puertos de la fibra de 41/10G uplink SFP +. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS38048PFM
Características de la interfaz
FijosPInformación sobre ort	2 * AC100-240V puertos de entrada 1 * puerto de la consola (115200, N, 8,1) 41/10G uplink puertos de fibra SFP (datos) Puertos 4810/100/1000Base-T PoE (datos/potencia) 2 * puertos de entrada DC48-57V (soporte de protección de polaridad inversa)
Puerto Ethernet	Puerto 1-48 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, 850nm/ 0-300m(10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L3
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	176Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	131Mpps
CPU	500MHz
DRAM	4G
FLASH	256M
Mac	32K
Memoria de búfer	32M
JumboFRame	9,6 K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (verde), Red: Link/Act (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
POEPuerto	Puerto 1-48
POEGestión	Configuración de límite de potencia total de la fuente de alimentación PoE Inicio de retardo de potencia, trabajo PoE y programación de tiempo Visualización del estado de trabajo del puerto PoE, configuración de prioridad de salida del puerto PoE Puerto PoE distribución de potencia de salida, PoE encendido/apagado, af/at distribución de energía
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Standby<35W,Carga completa<600W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 6.6A
Puerto de entrada de energía	Puerto del interruptor de alarma, 2 * puertos de entrada de energía de CA, 2 * puertos de entrada de DC48-57V Diseño de puerto de potencia de entrada dual: prioridad de fuente de alimentación de CA para apoyar la protección de conexión anti-reversa, y cambia automáticamente a la conexión de CC cuando falla la alimentación.
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	44037844,5mm
Peso neto/bruto	6,75 kg/7,55 kg
Instalación	Escritorio, gabinete de 1U/19''
Certificación & Garantía
Protección contra rayos	IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV Nivel de protección: IP30, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m,1000A/m,1-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/DM ± 2kV, cable de datos: ± 4kV
MEchanicalPRoperties (propiedades)	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	No hay puerto de conexión de sueño automático Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Diagnosis digital en tiempo real óptica del puerto DDMI de SFP Ajuste de protección de temperatura del puerto, control de flujo IEEE 802.3x (dúplex completo) El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
Enrutamiento L3	Enrutamiento de igual costo de IPV4 Protocolo NG max 1000 entradas Protocolo ARP max 1000 entradas El grupo máximo de IPV4/IPV6 VRRP es 255 Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 La interfaz IPV4/IPV6 VLANIF admite hasta 128 La ruta estática IPV4/IPV6/ruta predeterminada admite hasta 128 entradas Función de gestión de red L3, gestión de pila dual IPV4/IPV6 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN de voz, configuración QinQ, IEEE802.1q VLAN basada en MAC, VLAN basada en el protocolo 4K VLAN basado en puerto, configuración de puerto de acceso, troncal, híbrido.
Agregación de puertos	LACP, agregación estática, Max 26 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	G.8032 (ERPS), Tiempo de recuperación inferior a 20ms. 250 anillo como máximo, Max 250 dispositivos por anillo.
Multicast	MLD Snooping, VLAN de multidifusión, cierre de sesión rápido, IGMP Snooping v1/v2, Max 1024 grupos de multidifusión
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Redirección basada en el flujo, limitación de velocidad basada en el flujo Filtrado de paquetes basado en flujo, Marca de prioridad/Observación 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP Algoritmo de programación de colas (SP, WRR, SP WRR), Diff-Serv QoS
ACL	ACL de emisión basado en puerto, ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Seguridad	Función de limitación de velocidad de mensaje ARP Supresión del mensaje de difusión del puerto SSL garantiza la seguridad de la transmisión de datos Certificación AAA & RADIUS & TACACS Limitar el número de direcciones MAC aprendidas Aislamiento de puertos, mecanismo de copia de seguridad de datos de host Ataque anti-DoS, función de detección de intrusiones ARP Función de enlace cuádruple del puerto IP MAC VLAN Protección de la dirección de origen IP, dirección MAC agujero negro Gestión jerárquica del usuario y protección de contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Autenticación IEEE802.1X/autenticación de dirección MAC centralizada
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Registro de trabajo del sistema, Protocolo de detección de la capa de enlace Reloj NTP, detección de longitud de cable, SNMP V1/V2/V3 Detección de ping, gestión de red web (HTTPS) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas Configuración de línea de comandos CLI de consola/módem AUX/Telnet/ SSH2.0
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
