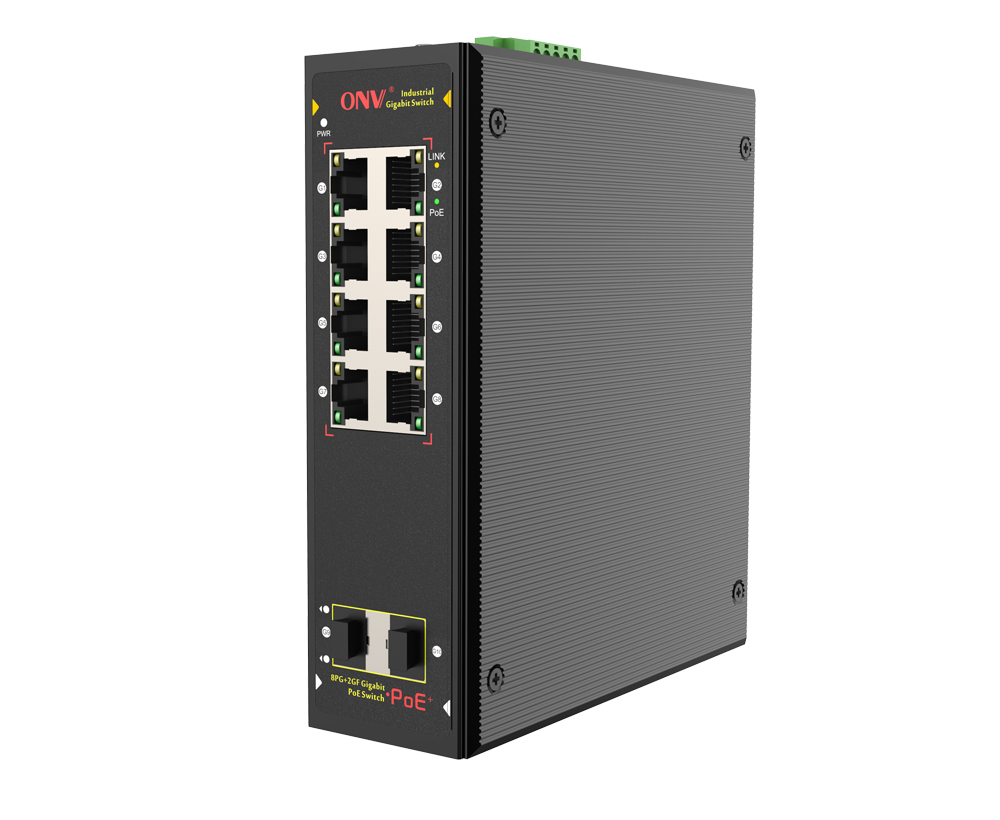

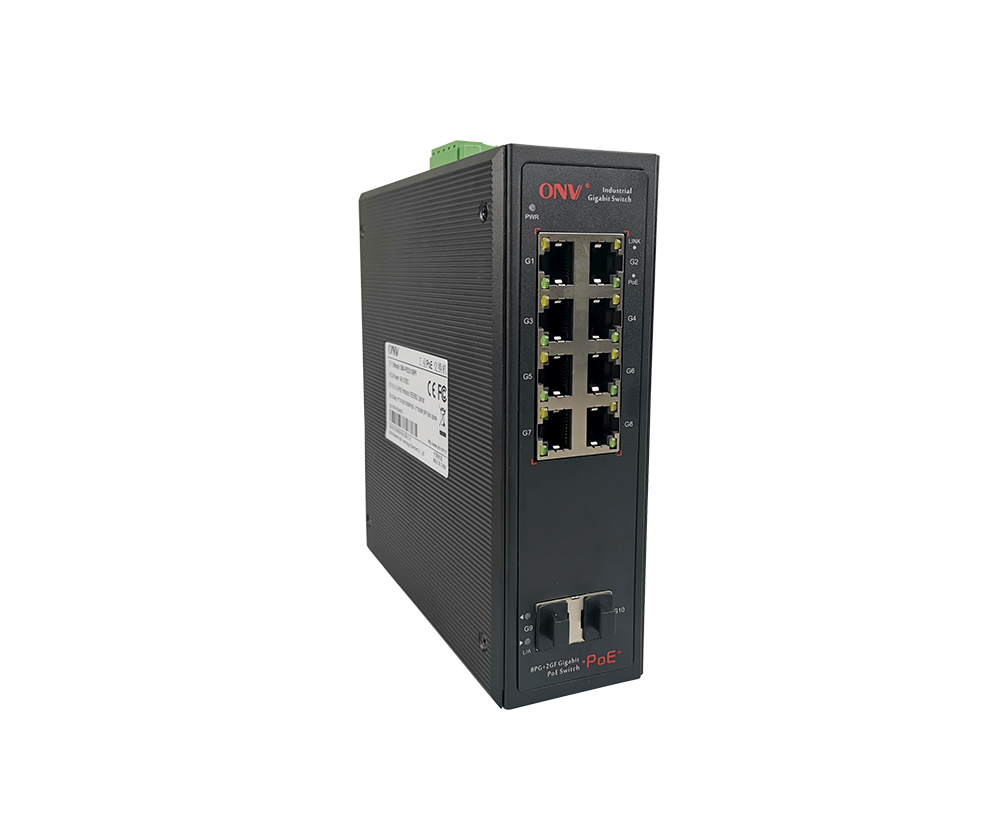

Conmutador PoE industrial de 10 puertos Gigabit

Modelo： ONV-IPS33108PF

El interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 8*10/100/1000M y los 2*1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

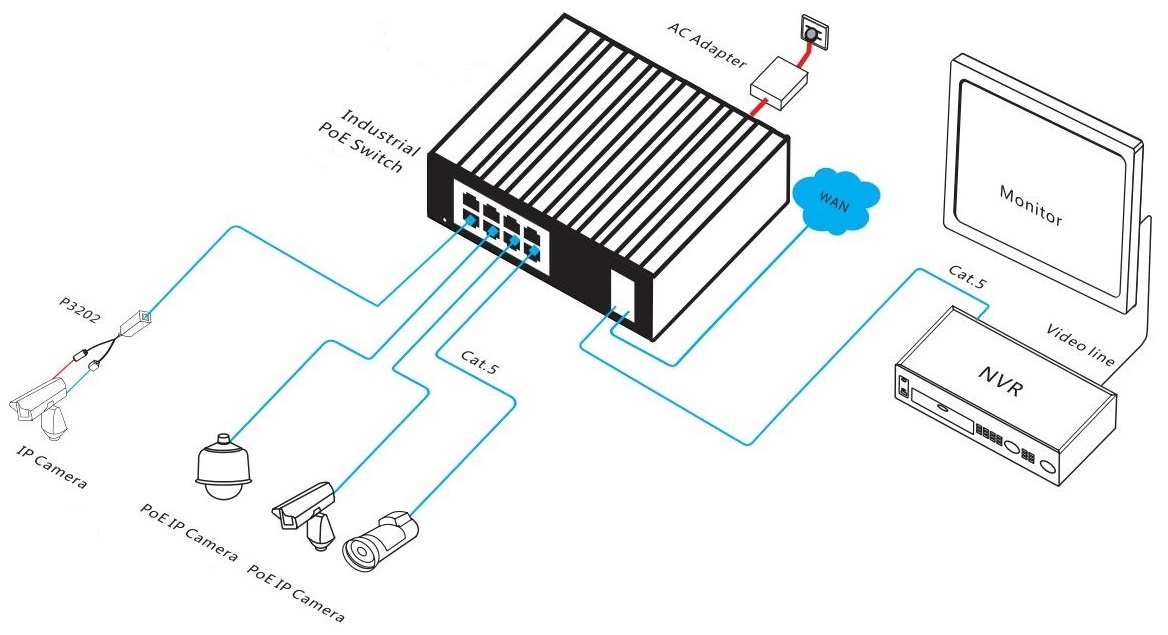

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33108PF es unGInterruptor de fibra PoE industrial igabit desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 8*10/100/1000Base-T y SFP ascendente 2 * 1000Base-XFibraPuertos. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de fuente de alimentación PoE, puede detectar e identificar automáticamente los dispositivos de recepción de energía que cumplen con los estándares y alimentarlos a través del cable de red. Puede alimentar AP inalámbrico, cámaras IP, sensores industriales y otros dispositivos terminales PoE a través del cable de red para cumplir con el entorno de red que requiere una fuente de alimentación PoE de alta densidad. Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria de la energía, minería, petróleo, transporte marítimo, metalurgia y energía verde para construir una red de comunicación económica, eficiente, estable y confiable. Modo no administrado, plug and play, sin configuración, simple y conveniente de usar.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpportGigabit RJ45PuertoY puerto de la fibra de SFPCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

InteligenteFuente de alimentación PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇El sistema de prioridad para el puerto PoE suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

◇8*10/100/1000Base-T Los puertos RJ45 admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace,Y Poe.

◇Bajo consumo de energía, vivienda de la aleación de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

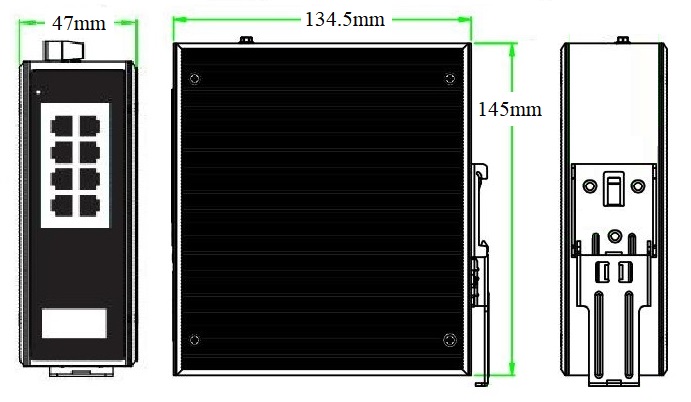

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33108PF	El interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 810/100/1000M y los 21000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	120W/240W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial Gigabit de 10 puertos	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	IndustrialMódulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	IndustrialMódulo óptico de SFP, 1,25G solo-Modo dual fibra 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-SC-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

Carril DIN 120W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A

Voltaje de salida: DC48V, 2.5A

Temperatura de operación: -40 ℃ a + 70 ℃

Fuente de alimentación industrial de carril DIN 240W

GWS-DP240-48

Carril DIN 240W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A

Voltaje de salida: DC48V, 5.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33032PF	El interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de 210/100/1000M y el 11000M uplink el puerto de la fibra de SFP. El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33042PF	Conmutador de fibra PoE industrial no administrado con puertos RJ45 de 210/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PF	Conmutador de fibra PoE industrial no administrado con puertos RJ45 de 410/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33128PF	Interruptor de fibra PoE industrial no administrado con puertos RJ45 de 1010/100/1000M y puerto de fibra SFP de enlace ascendente de 21000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33108PF
Características de la interfaz
Puerto fijo	2 1000Base-X uplink puertos de la fibra de SFP (datos) 8 10/100/1000Base-TPOEPuertos(Datos/ Potencia) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	Puerto 1-8 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	20Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	14,88 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K
LEDIndicador	Potencia: PWR (GReen,Red:Enlace,Enlace/Acto ()YEllow),PoE: PoE (GReen
PoE y fuente de alimentación
POEPuerto	Puerto 1-8
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Potencia máxima de PoE de un solo puerto	30W, IEEE 802,3 af/at
Consumo de energía	Standby<8W,Carga completaAf <120W, en <240W
Voltaje de entrada/interfaz	DC48-57V, terminal industrial de 5P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/120W o 48V/240W fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	145134,547mm
Peso neto/bruto	0,9 kg/1,1 kg

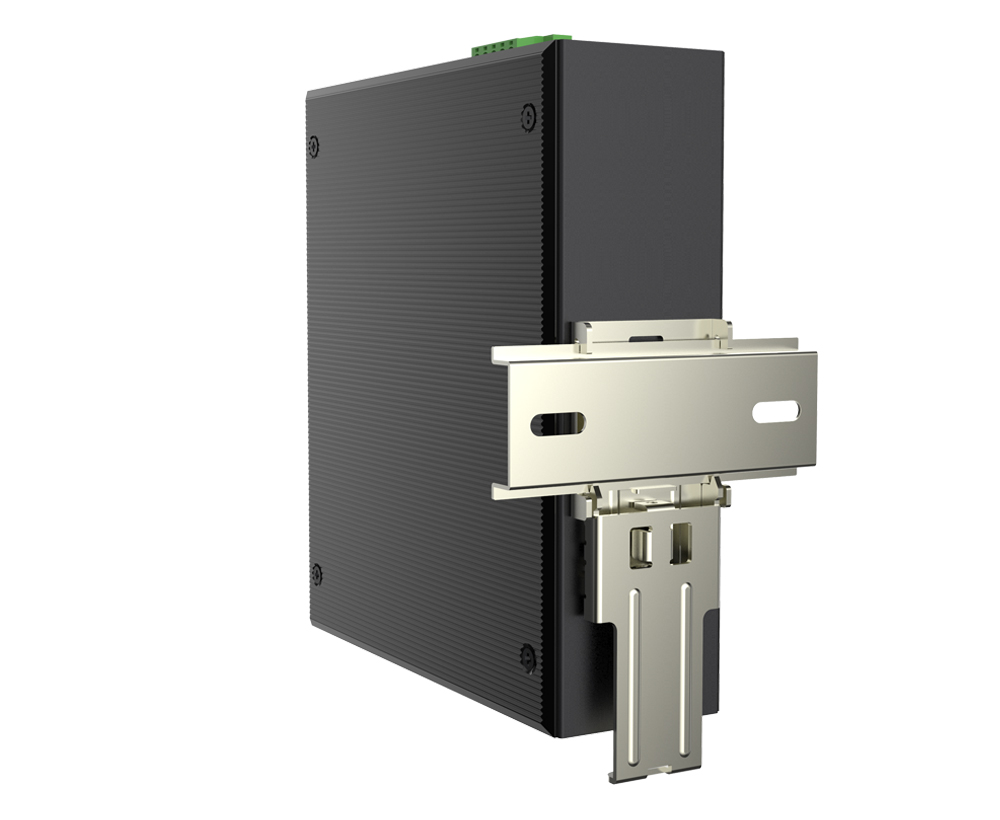

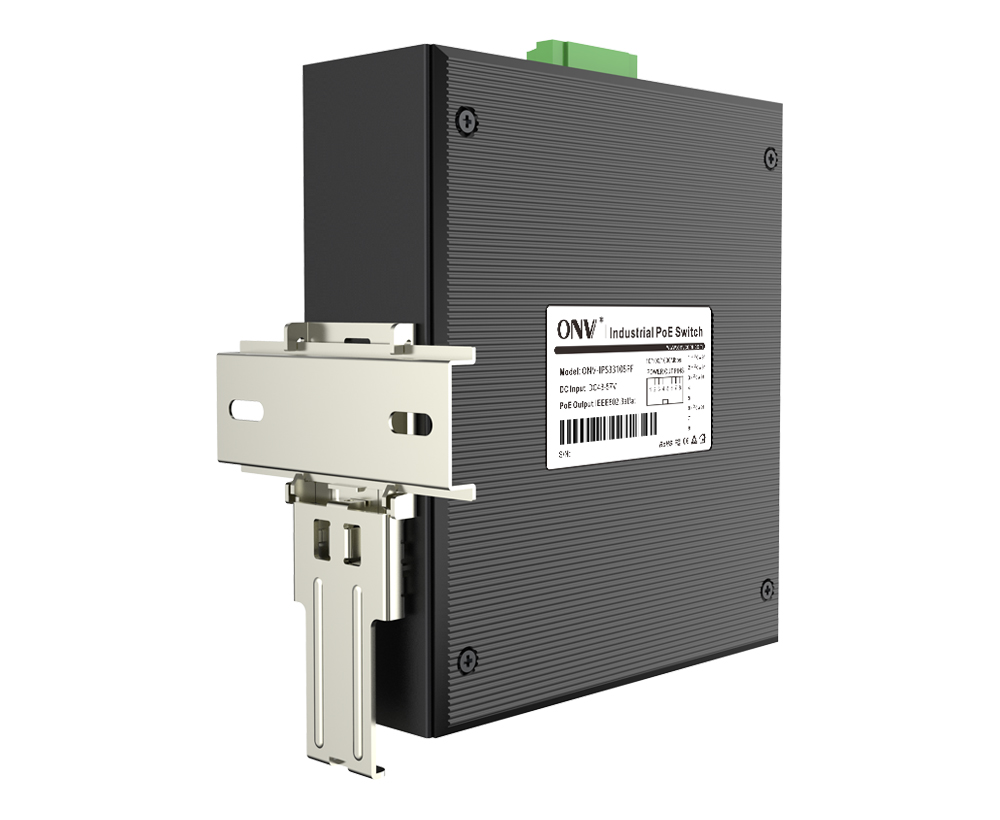

Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
