10/100M 5-port industrial bt PoE switch-Interruptor PoE industrial

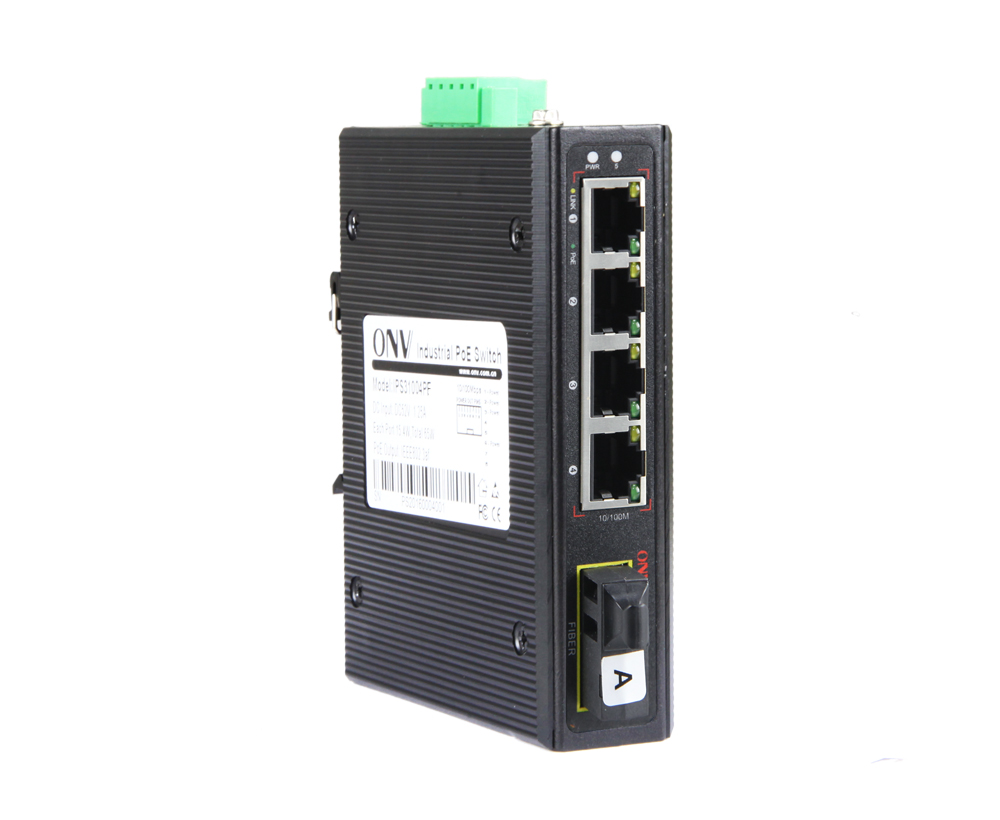

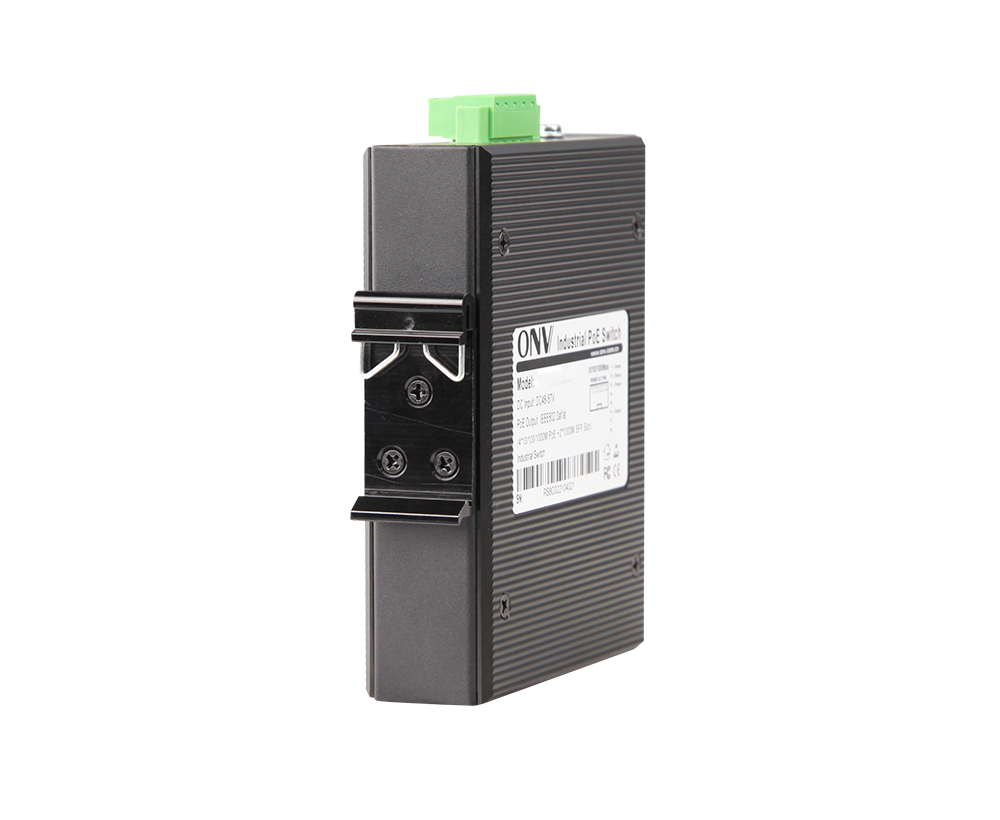

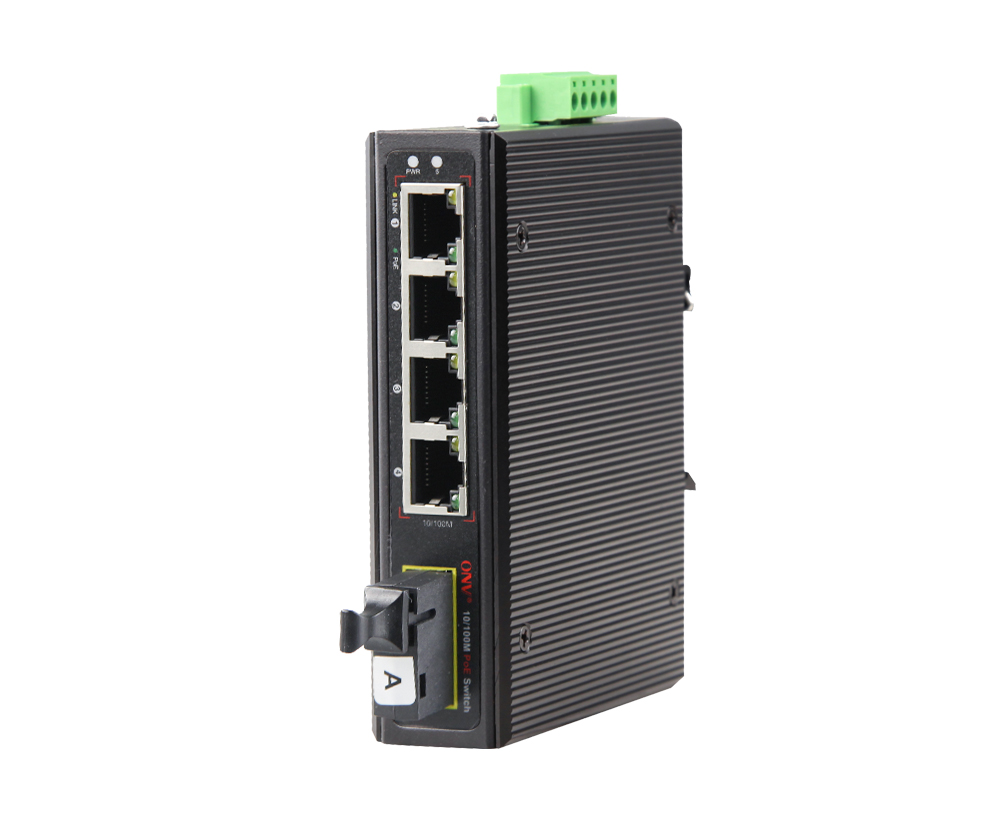

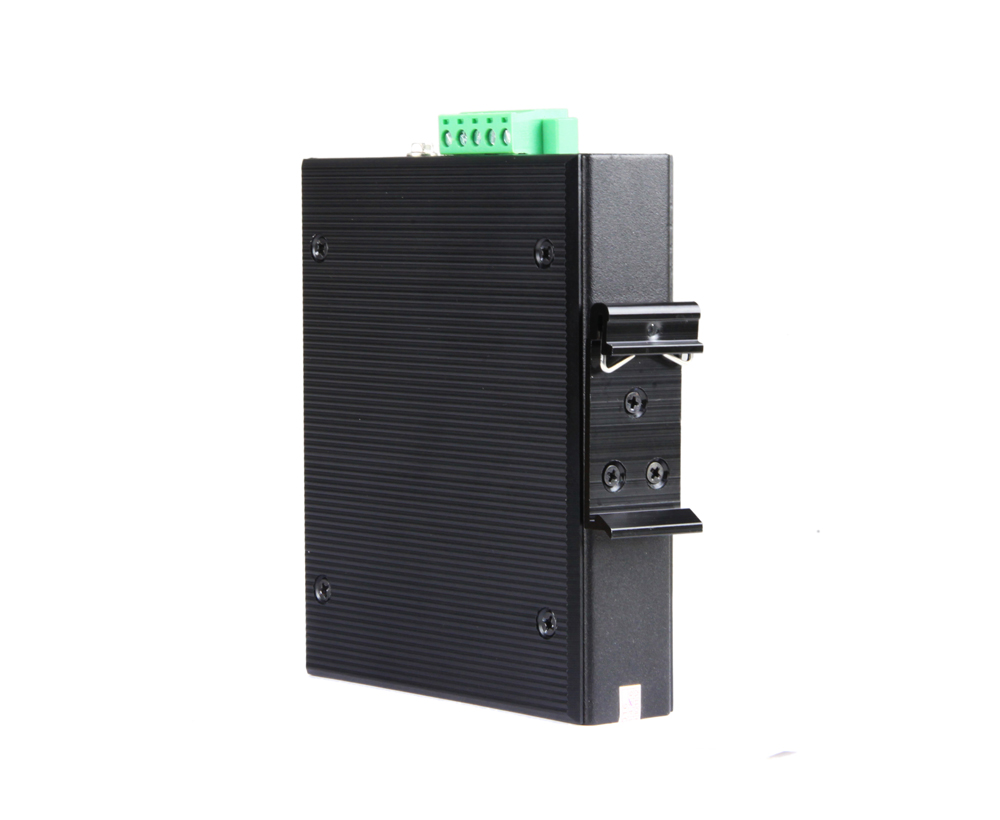

10/100M 5-port industrial bt PoE switch

Modelo： ONV-IPS31004PF-bt

Interruptor industrial no administrado de bt PoE con puertos RJ45 de 4*10/100M y puerto de fibra SC de enlace ascendente de 1*155M (módulo óptico de fibra dual monomodo de 1310nm/20km). El puerto 1-4 puede soportar la salida bt PoE y es compatible con IEEE 802,3 af/at estándar PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

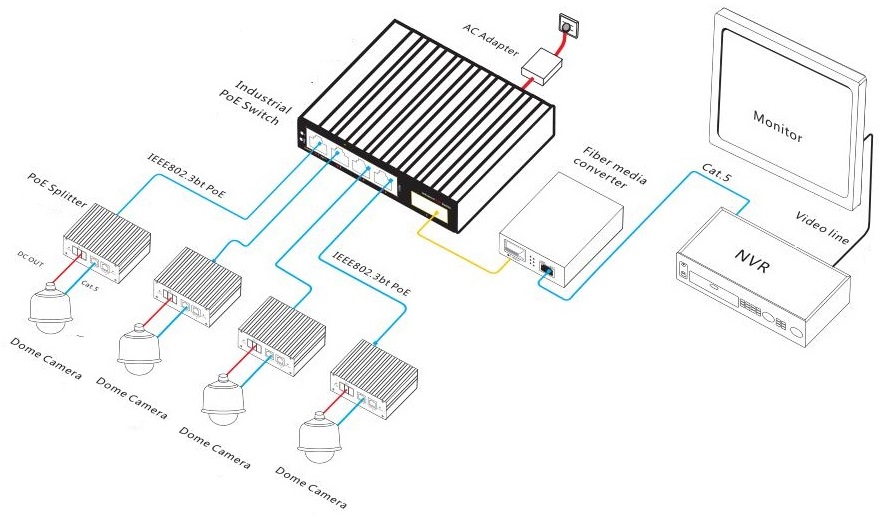

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS31004PF-bt es un 10/100M industrial btPoEInterruptor desarrollado independientemente por ONV. Tiene 4*10/100Base-TXPuertos RJ45 adaptativos y 1*155M de enlace ascendente SCFibraPuertos. El puerto 1-4 puede apoyar la salida del PoE del bt y es compatible hacia atrás con el estándar de IEEE 802,3 af/at PoE y la potencia de salida máxima del solo-puerto es 90W.Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Proporciona terminales estables y seguros para domos de red PTZ, AP inalámbrico de alta potencia, altavoces multimedia de red de alta potencia e iluminación POE de alta potencia, etc. a través de un cable de red para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia y energía verde. Las escenas industriales como la construcción establecen una red de comunicación rentable y estable.Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso 10/100M

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite la combinación de puerto RJ45 de 100M y puerto de fibra SC, lo que permite a los usuarios conectarse en red de manera flexible para satisfacer las necesidades de red en varios escenarios.

Fuente de alimentación inteligente PoE

◇Los puertos 4*10/100Base-TX RJ45 admiten la fuente de alimentación bt PoE, satisfaciendo las necesidades de la fuente de alimentación PoE de alta potencia en el campo industrial.

◇Sistema de prioridad para el puerto PoE, suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

◇La potencia de salida máxima del PoE de un solo puerto es de 90W y el estándar de compatibilidad con versiones anteriores IEEE 802,3 af/at PoE identifica automáticamente los dispositivos PoE para la fuente de alimentación sin dañar los dispositivos que no son PoE.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

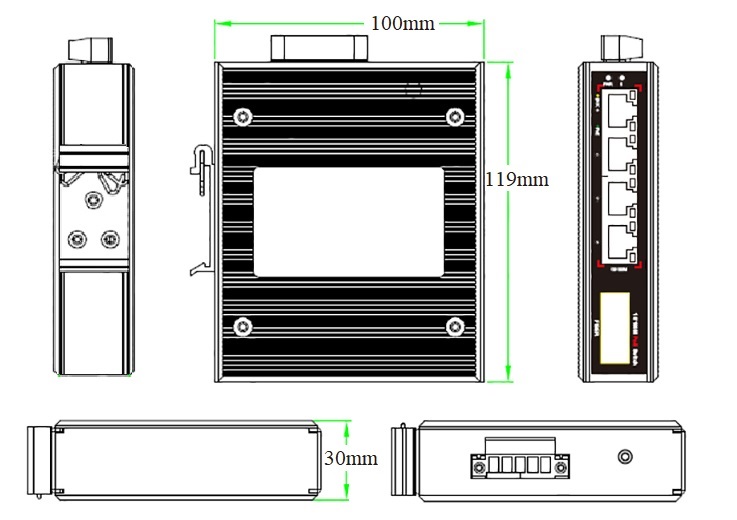

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS31004PF-bt	Interruptor industrial no administrado de bt PoE con puertos RJ45 de 410/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra dual monomodo de 1310nm/20km). El puerto 1-4 puede soportar la salida bt PoE y es compatible con IEEE 802,3 af/at estándar PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	240W
ONV-IPS31004PF-M-bt	Conmutador PoE bt industrial no administrado con puertos RJ45 de 410/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra dual multimodo de 850nm/0,5 km o 1310nm/2km). El puerto 1-4 puede soportar la salida bt PoE y es compatible con IEEE 802,3 af/at estándar PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	240W
ONV-IPS31004PF-A-bt	Conmutador PoE bt industrial no administrado con puertos RJ45 de 410/100M y puerto de fibra SC uplink de 1155M (módulo óptico de fibra única monomodo 1310nm/20km). El puerto 1-4 puede soportar la salida bt PoE y es compatible con IEEE 802,3 af/at estándar PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	240W
ONV-IPS31004PF-B-bt	Conmutador PoE de bt industrial no administrado con puertos RJ45 de 410/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra única monomodo de 1550nm/20km). El puerto 1-4 puede soportar la salida bt PoE y es compatible con IEEE 802,3 af/at estándar PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	240W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	5-port el 10/100M industrialBtConmutador PoE	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

SUMINISTRO DE ENERGÍA

Producto	Modelo	Descripción	Unidad
Fuente de alimentación industrial de carril DIN 120W	GWS-DP120-48	Carril DIN 120W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A Voltaje de salida: DC48V, 2.5A Temperatura de la operación: -40 ℃ a 70 ℃	PC
Fuente de alimentación industrial de carril DIN 240W	GWS-DP240-48	Carril DIN 240W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC 100V ~ 240V 50-60Hz, 3.0A Voltaje de salida: DC48V, 5.0A Temperatura de la operación: -40 ℃ a 70 ℃	PC
Fuente de alimentación industrial del carril del estruendo 480W	GWS-DP480-48	Carril DIN 480W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 5.0A Voltaje de salida: DC48V, 10A Temperatura de la operación: -40 ℃ a 70 ℃	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS31004PF-BPor t
Características de la interfaz
Puerto fijo	1155M uplink SC puerto de fibra (Datos) 410/100Base-TX puertos PoE bt (datos/potencia) 2 set V , V-puertos de alimentación de CC redundantes (5P industrial Phoenix terminal)
Puerto Ethernet	Puerto 1-4 puede soportar 10/100Base-TX auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Módulo óptico es de fibra dual monomodo de 20km, puerto SC (opcional de fibra única monomodo y módulo óptico de fibra dual multimodo)
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	1,0 Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	0,74 Mpps
Mac	1K
Memoria de búfer	512K
JUmboFInformación sobre rames	9,2 K
LED Indicador	Potencia: PWR (verde), Red: Enlace (amarillo), PoE: PoE (verde), Puerto de fibra: 5 (verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-4
Pin de la fuente de alimentación	1/2( )3/6 (-) 4/5( )7/8 (-)
Potencia máxima por puerto	90W, IEEE 802,3 af/at/bt
Consumo de energía	En espera <4W, carga completa <240W
Voltaje de entrada/interfaz	DC48-57V, terminal industrial de 5P Phoenix, apoya la protección anti-reversa.
Suministro de energía	No, fuente de alimentación industrial opcional 48V/240W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40
