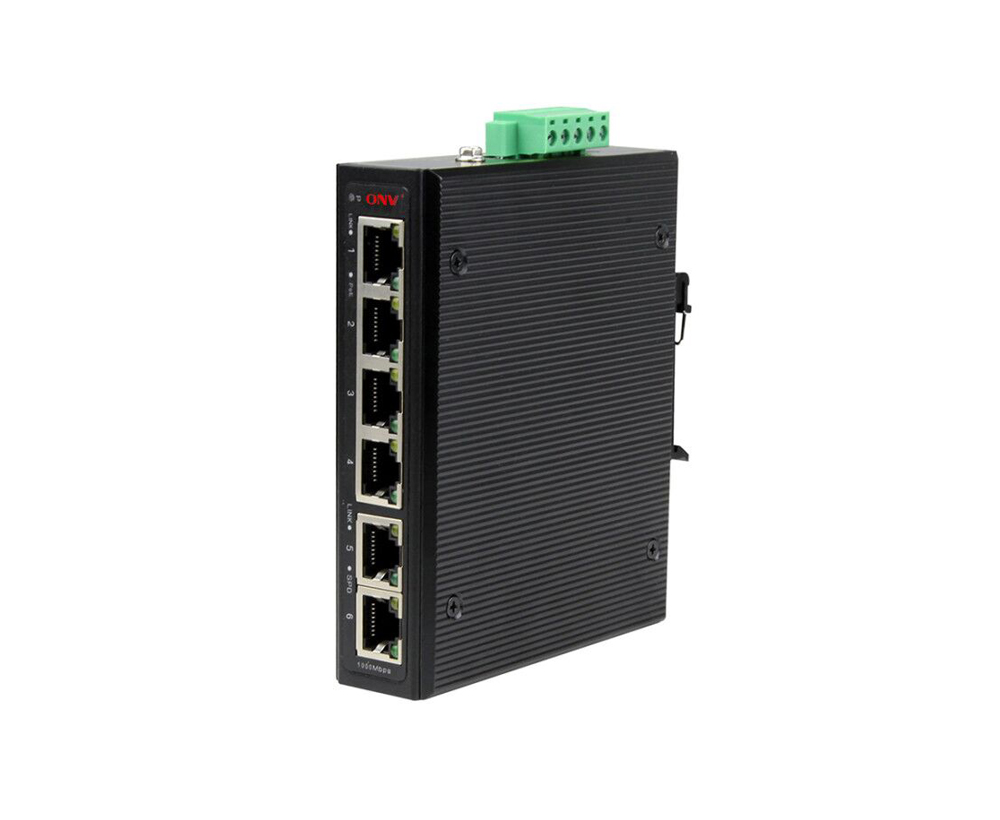

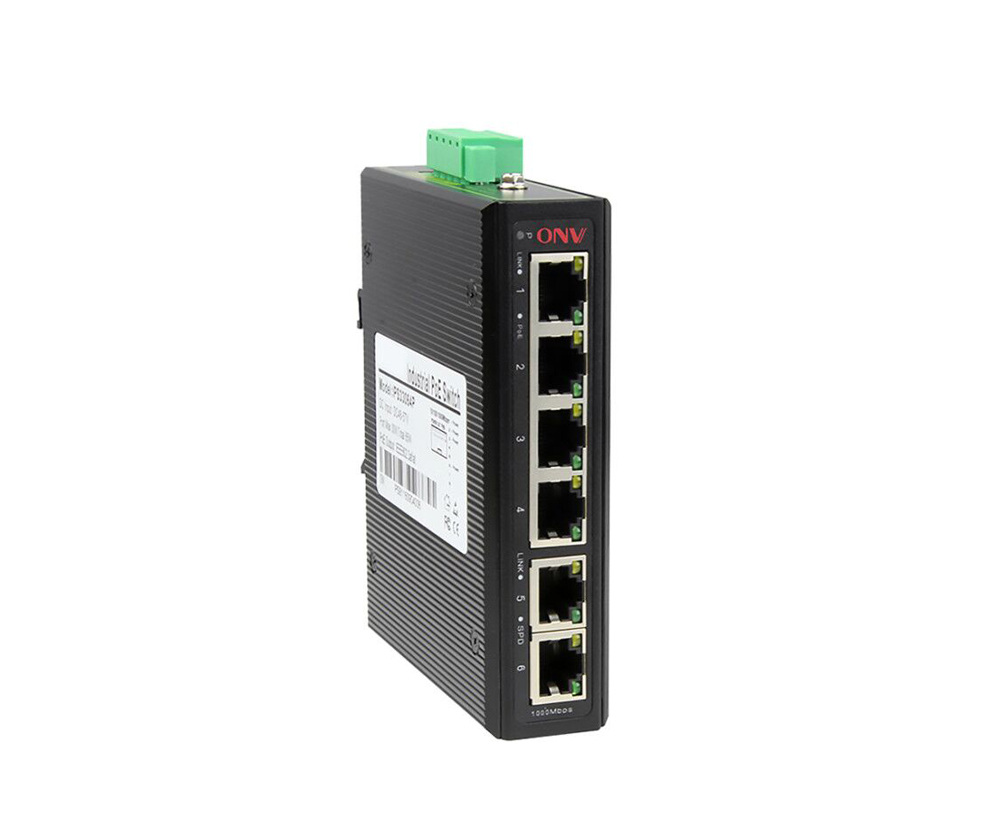

Interruptor industrial del PoE del bt del puerto 6 del 10/100M-Interruptor PoE industrial

Interruptor industrial del PoE del bt del puerto 6 del 10/100M

Modelo： ONV-IPS31064P-bt

Conmutador PoE bt industrial no administrado con puertos RJ45 de 6*10/100M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

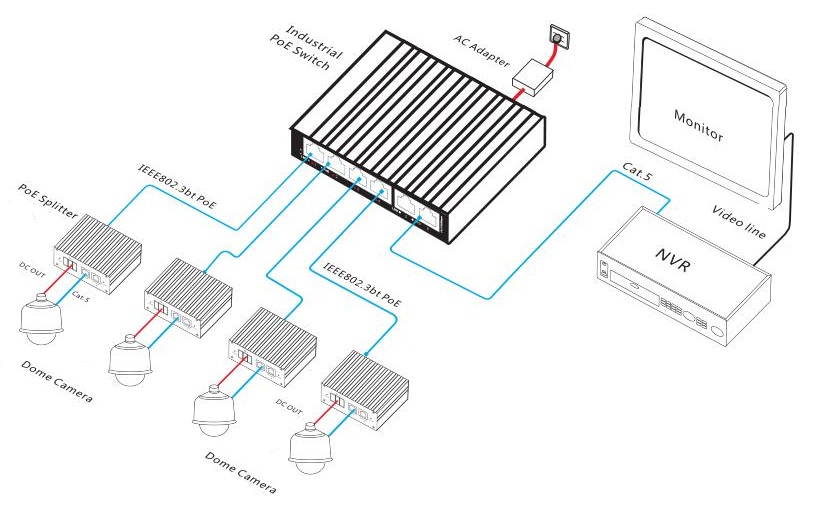

El ONV-IPS31064P-bt es un interruptor industrial del PoE del bt del 10/100M desarrollado independientemente por ONV. Tiene puertos adaptativos RJ45 de 6*10/100Base-TX. El puerto 1-4 puede admitir la fuente de alimentación PoE IEEE 802,3 af/at/bt, y la potencia PoE de un solo puerto es de hasta 90W. Como dispositivo de la fuente de alimentación del PoE, puede detectar y reconocer automáticamente tEl equipo de recepción de energía que cumple con el estándar y suministra energía a través del cable de red. Proporciona terminales estables y seguros para domos de red PTZ, AP inalámbrico de alta potencia, altavoces multimedia de red de alta potencia y P de alta potenciaOE iluminación a través de un cable de red para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia, energía verde y escenas industriales como la construcción para establecer una red de comunicación rentable y estable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso 10/100M

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpport 10/100MBtPoEPuertoY RJ45 dualPuertoCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

PoE inteligenteSuministro de energía

◇Los puertos 4*10/100Base-TX RJ45 pueden admitir la fuente de alimentación bt PoE, satisfaciendo la demanda de una fuente de alimentación PoE de súper alta potencia en varios escenarios.

◇El máximo de potencia de salida de un solo puerto PoE es de 90W compatibilidad con versiones anteriores IEEE802.3 af/at PoE fuente de alimentación estándar identifica automáticamente los dispositivos PoE para la fuente de alimentación sin dañar los dispositivos no PoE.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

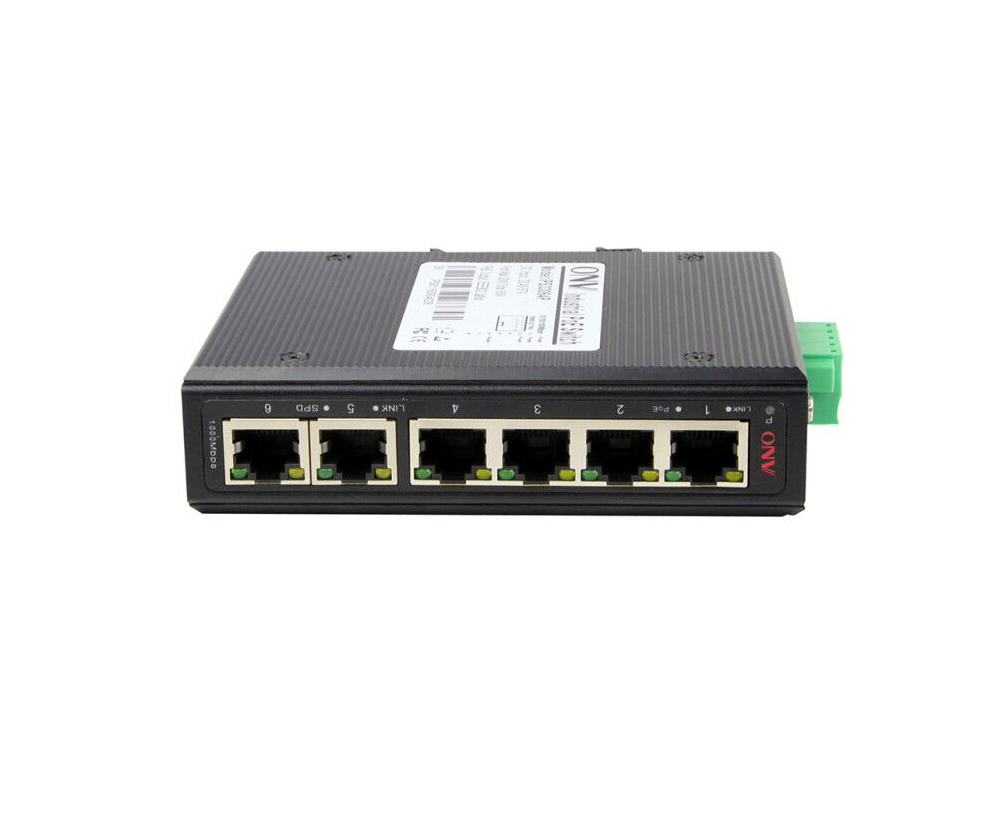

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

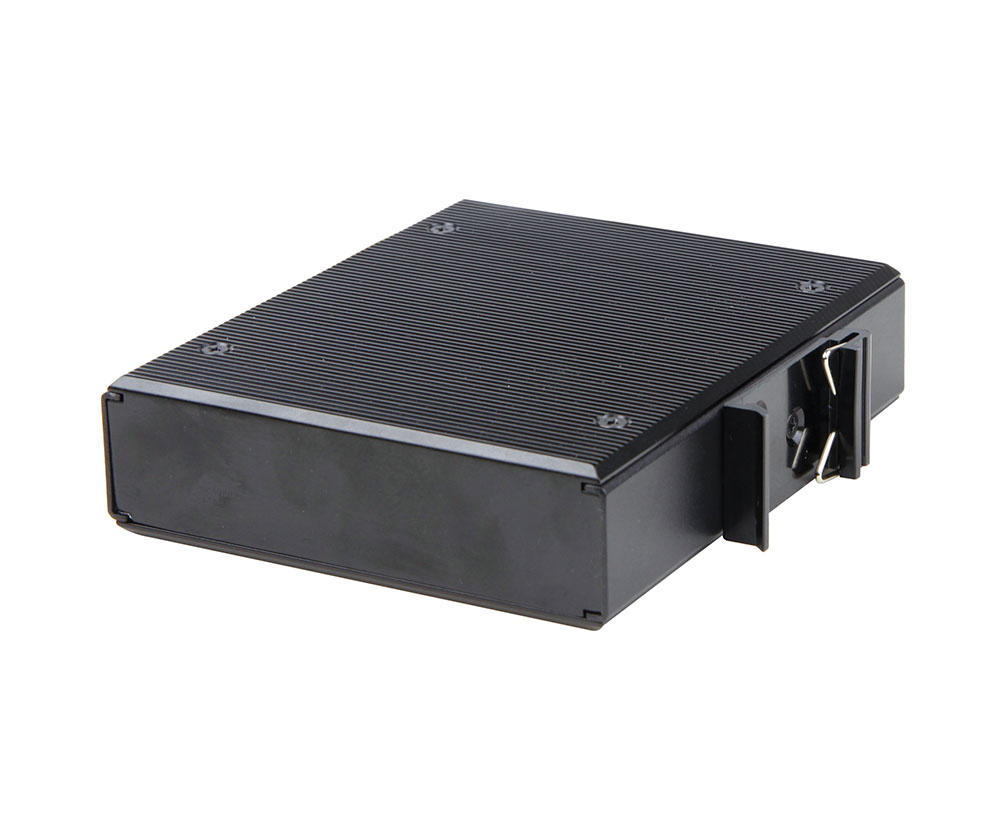

◇Bajo consumo de energía,Vivienda de la aleación de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

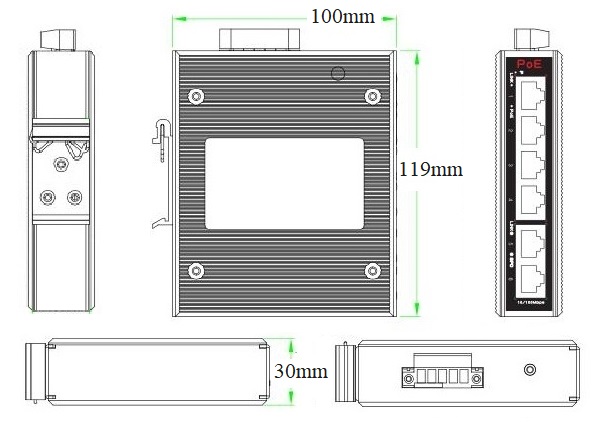

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS31064P-bt	Conmutador PoE bt industrial no administrado con puertos RJ45 de 6*10/100M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	240W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial bt de 6 puertos 10/100M	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 240W

GWS-DP240-48

Carril DIN 240W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A

Voltaje de salida: DC48V, 5.0A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS31064P-CondiciónBPor t
Características de la interfaz
Puerto fijo	210/100Base-TX uplink puertos RJ45 (datos) 410/100Base-TX puertos PoE bt (datos/potencia) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Transmisión de par trenzado	El puerto 1-6 puede apoyar la auto-detección 10/100Base-TX, autoadaptación llena/semidúplex de MDI/ MDI-X
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	1,6 Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	0.89Mpps
Mac	2K
Memoria de búfer	Información sobre 768K
Marco Jumbo	1536bytes
LED Indicador	Potencia: PWR (Verde), Red: Enlace (Amarillo), PoE: PoE (Verde)
PoE y fuente de alimentación
POEPuerto	Puerto 1-4
Pin de la fuente de alimentación	1/2( ) 3/6(-) 4/5( ) 7/8(-)
Máx. Potencia por puerto	90W, IEEE 802,3 af/at/bt
Consumo de energía	Espera <4W, carga completa af<60W, a <120W, bt<240W
EntradaVPor oltage/IInterfaz del nterface	DC48-57V, terminal industrial de 5P Phoenix, protección anti-reversa
Suministro de energía	No, fuente de alimentación industrial opcional 48V/240W
Parámetro físico
Operación TEp/Humedad	-20 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de transmisión: ± 4kV; cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V,1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
MEchanicalPRoperties (propiedades)	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
