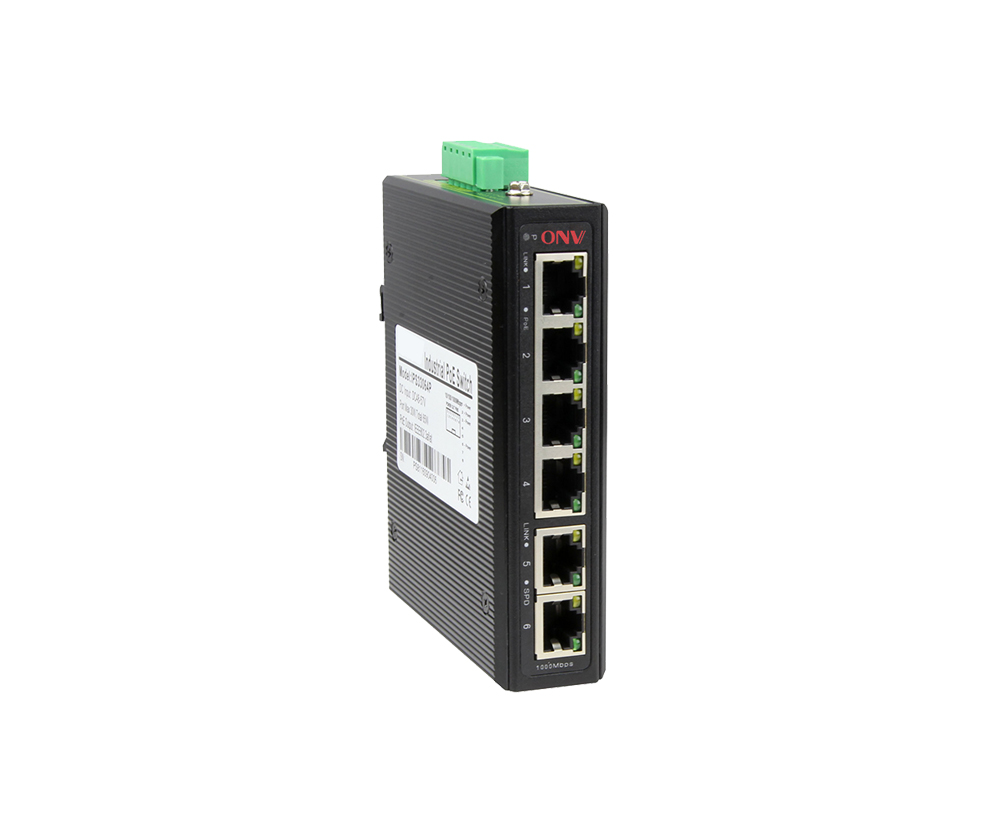

Conmutador PoE bt industrial Gigabit de 6 puertos

Modelo： ONV-IPS33064P-bt

Interruptor industrial Unmanaged del PoE del bt con los puertos RJ45 de 6*10/100/1000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

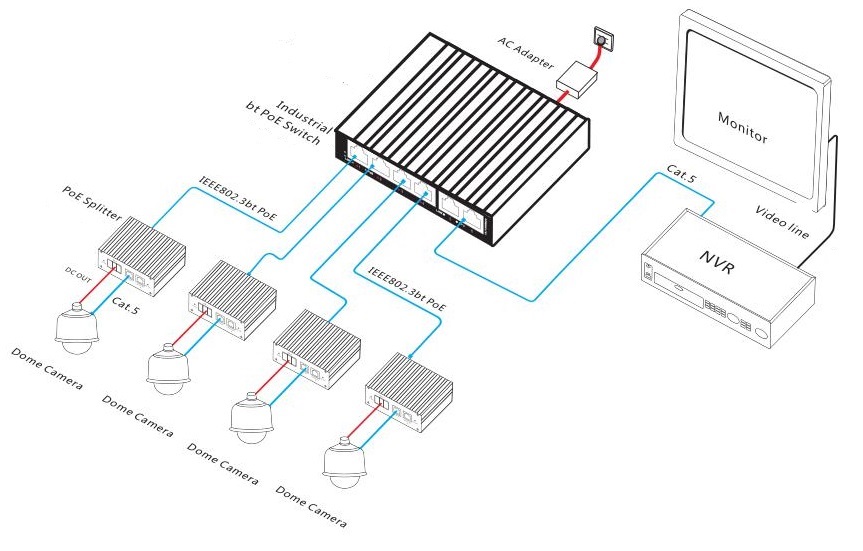

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS33064P-bt es unGigabitIndustrialBtPoEInterruptorDesarrollado de forma independiente por ONV. Tiene6* 10/100/1000MRJ45 adaptativoPuertos.Puerto 1-4Puede apoyarIEEE 802,3 af/at/bt PoE estándar yElSalida de potencia PoE de un solo puerto es de 90W.Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Proporciona terminales estables y seguros para domos de red PTZ, AP inalámbrico de alta potencia, altavoces multimedia de red de alta potencia e iluminación PoE de alta potencia a través de un cable de red para satisfacer el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia, energía verde y escenas industriales como la construcción para establecer una red de comunicación rentable y estable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Reenvío de velocidad de línea completa Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite puertos Gigabit RJ45 y combinación de puertos RJ45 de enlace ascendente, conexión de alto ancho de banda de alta velocidad, para satisfacer las necesidades de red de varios escenarios.

Fuente de alimentación inteligente PoE

◇Los puertos RJ45 4*10/100/1000Base-T pueden admitir la fuente de alimentación bt PoE, satisfaciendo la demanda de una fuente de alimentación PoE de súper alta potencia en varios escenarios.

◇El máximo PoE de potencia de salida de un solo puerto es 90W compatibilidad con versiones anteriores IEEE802.3 af/at estándar de potencia PoE identifica automáticamente los dispositivos PoE para la fuente de alimentación sin dañar los dispositivos no PoE.

◇El sistema de prioridad para el puerto PoE suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía,AAleación del aluminVivienda,YDisipación de calor excelente para asegurar la operación estable del interruptor.

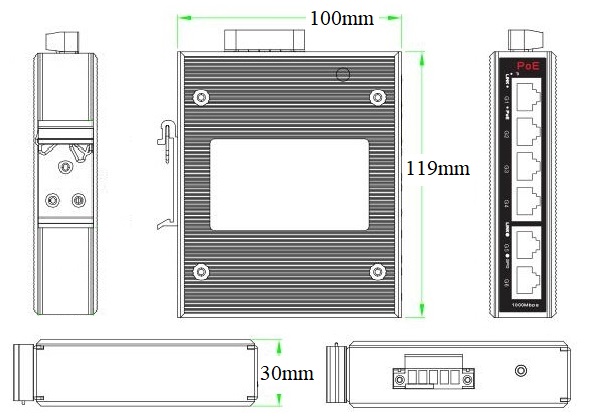

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33064P-bt	Interruptor industrial Unmanaged del PoE del bt con los puertos RJ45 de 6*10/100/1000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	240W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE de 6 puertos Gigabit industrial bt	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 240W

GWS-DP240-48

Carril DIN 240W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A

Voltaje de salida: DC48V, 5.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS31004PF-bt	Interruptor industrial no administrado de fibra bt PoE con puertos RJ45 de 410/100M y puerto de fibra SC de enlace ascendente de 1155M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS31064P-bt	Puertos RJ45 industriales no administrados del interruptor los 6*10/100M del PoE de bt. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PF-bt	Interruptor de fibra PoE de bt industrial no administrado con puertos RJ45 de 410/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PFG-bt	Interruptor de fibra PoE de bt industrial no administrado con puertos RJ45 de 510/100/1000M y puerto de fibra SFP de enlace ascendente de 11000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PFM-bt	L2 + gestionó el interruptor de fibra PoE bt industrial con puertos RJ45 de 410/100/1000M y puertos de fibra SFP de enlace ascendente de 2100/1000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33064P-bt
Características de la interfaz
Puerto fijo	210/100/1000M uplink puertos RJ45 (Datos) Puertos de 410/100/1000M bt PoE (datos/poder) 2EstablecerV, poder DC V-redundantePuerto(5P)IndustrialTerminal Phoenix
Puerto Ethernet	El puerto 1-6 puede apoyar 10/100/1000Base-T(X)Autoadaptación MDI/ MDI-X full/ half duplex
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	12Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	8,93 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K
Indicador LED	Potencia: PWR (Verde), Red: Enlace (Amarillo), PoE: PoE (Verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-4
Pin de la fuente de alimentación	1/2( ) 3/6(-) 4/5( ) 7/8(-)
Potencia máxima por puerto	90W, IEEE 802,3 af/at/bt
Consumo de energía	En espera <6W, af a carga completa <60W, en <120W, bt<240W
Voltaje de entrada/interfaz	DC48-57V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, 48V/240W opcional Fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40~+80°C,5%~90% RH sin condensación
Temperatura/humedad del almacenamiento	-40~+85 °C,5%~95% RH sin condensación
Dimensión (L * W * H)	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
MEchanicalPRoperties (propiedades)	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
