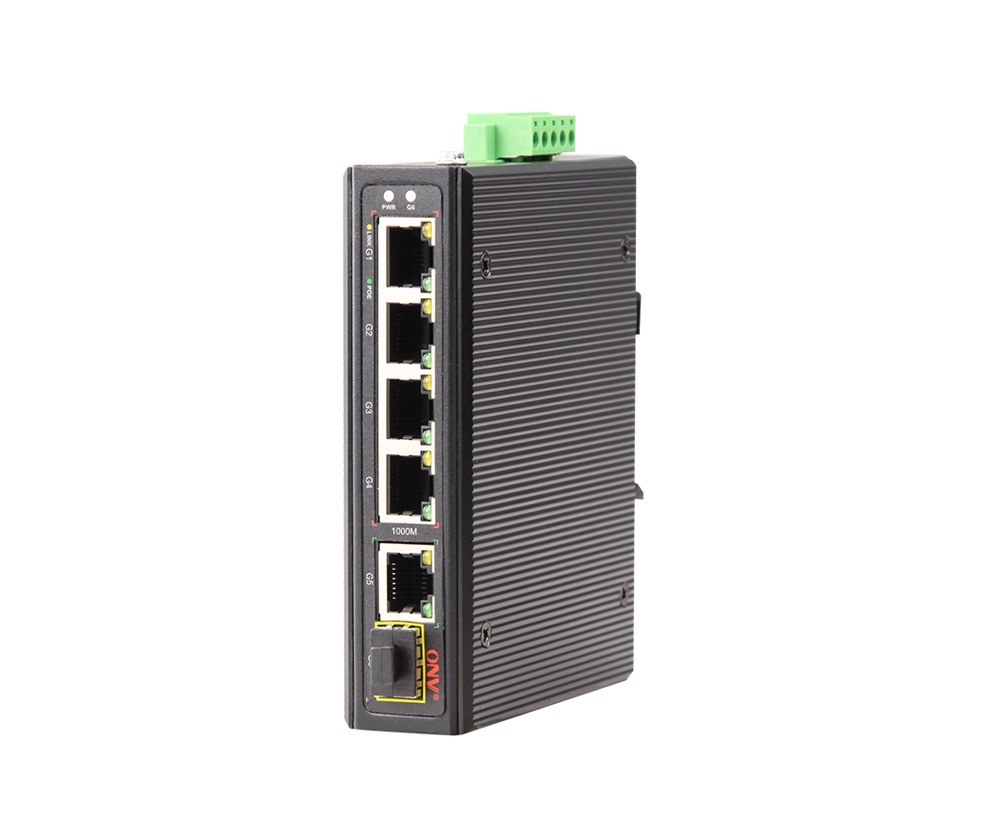

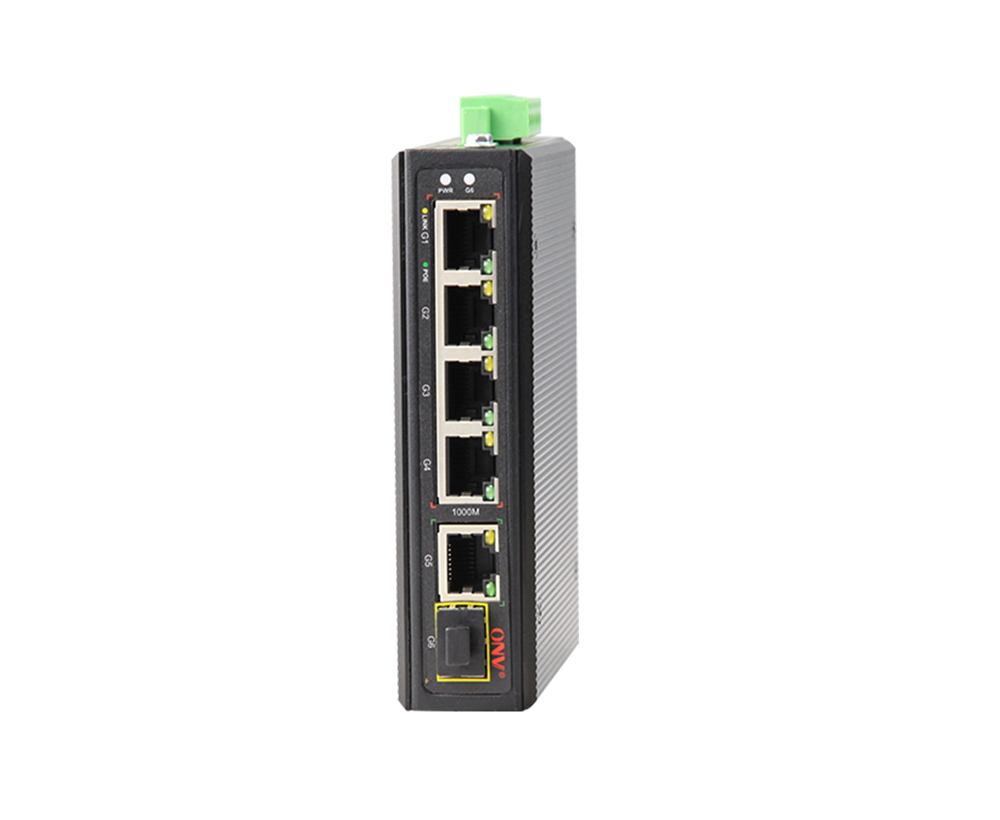

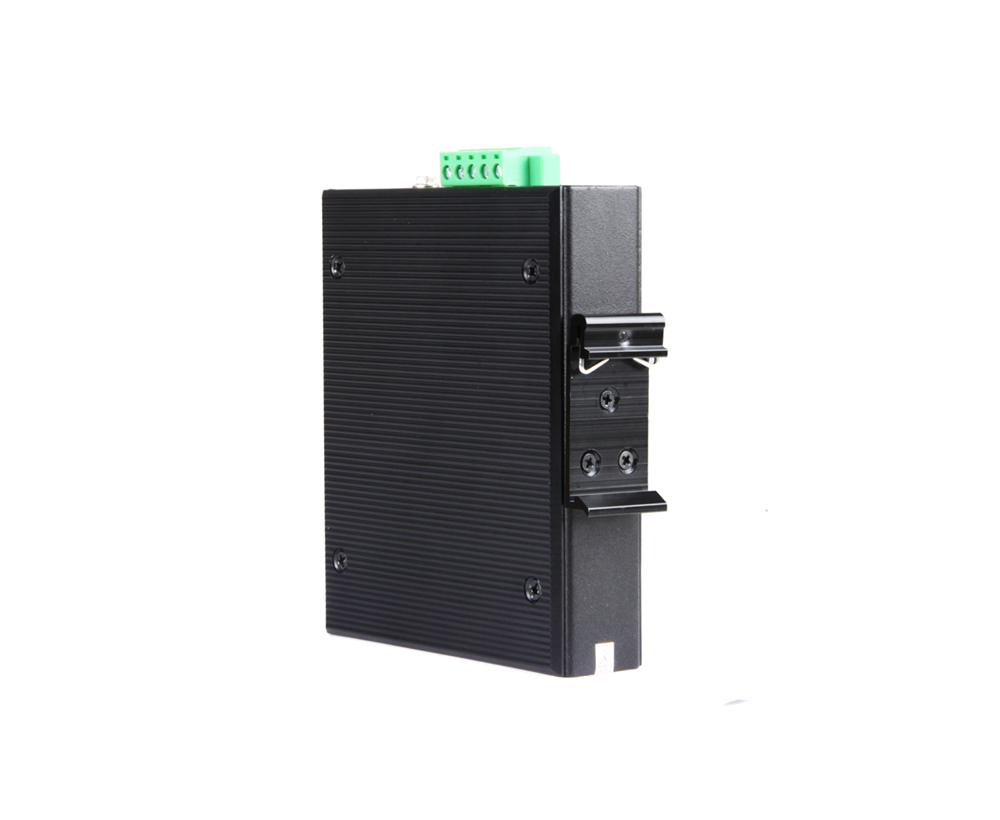

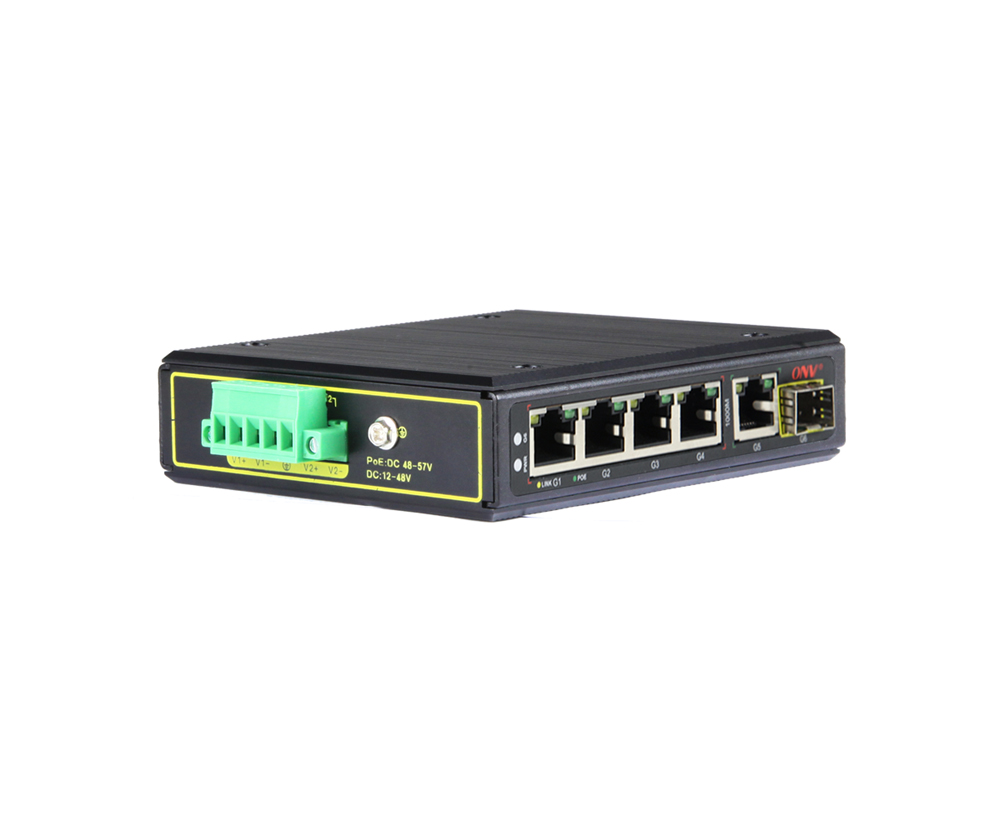

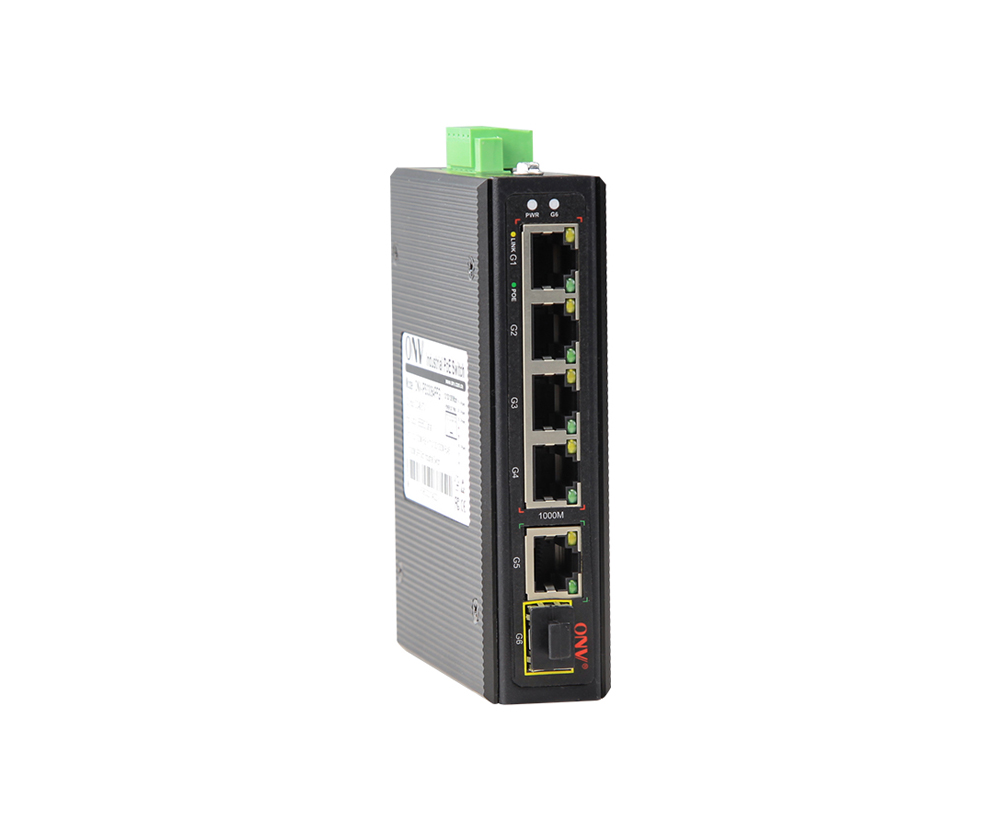

Conmutador PoE bt industrial Gigabit de 6 puertos

Modelo： ONV-IPS33064PFG-bt

Conmutador PoE de bt industrial no administrado con puertos RJ45 de 5*10/100/1000M y puerto de fibra SFP de enlace ascendente de 1*1000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

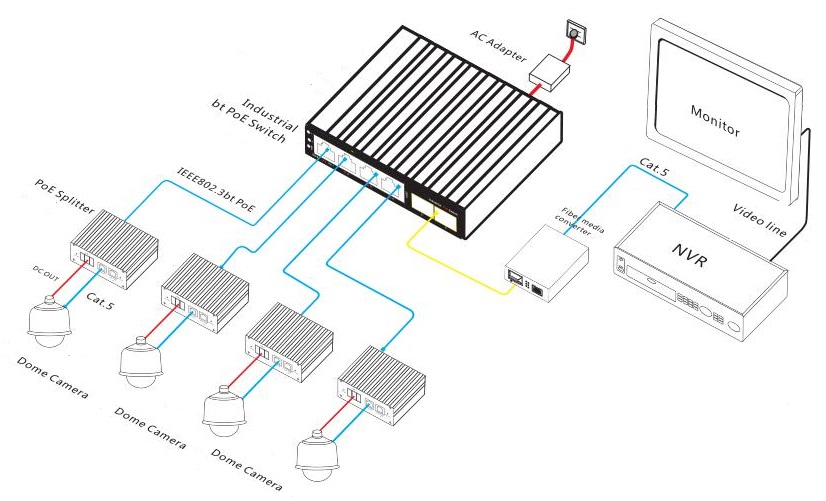

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS33064PFGBt es unGigabitIndustrialBt PoEFibraInterruptorDesarrollado de forma independiente por ONV. Tiene5* 10/100/1000MAdaptativoPuertos RJ45 y1* 1000MUplinkSFPFibraPuerto. El puerto 1-4 puede apoyarIEEE 802,3 af/at/bt PoE estándar yElSalida de potencia PoE de un solo puerto es de 90W.Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Proporciona terminales estables y seguros para domos de red PTZ, AP inalámbrico de alta potencia, altavoces multimedia de red de alta potencia e iluminación PoE de alta potencia a través de un cable de red para satisfacer el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia, energía verde y escenas industriales como la construcción para establecer una red de comunicación rentable y estable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

GigabitAcceso

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇Apoyo GIgabitRJ45PuertoS y fibra de SFPCombinación de puertos, conexión de alta velocidad de alto ancho de banda, para satisfacer las necesidades de red de varios escenarios.

Fuente de alimentación inteligente PoE

◇Los puertos RJ45 4*10/100/1000Base-T pueden admitir la fuente de alimentación bt PoE, satisfaciendo la demanda de una fuente de alimentación PoE de súper alta potencia en varios escenarios.

◇El sistema de prioridad para el puerto PoE suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

◇El máximo de potencia de salida de un solo puerto PoE es de 90W compatibilidad con versiones anteriores IEEE802.3 af/at PoE fuente de alimentación estándar identifica automáticamente los dispositivos PoE para la fuente de alimentación sin dañar los dispositivos no PoE.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR,Link/Act y PoE.

◇Bajo consumo de energía,AAleación del aluminVivienda,YDisipación de calor excelente para asegurar la operación estable del interruptor.

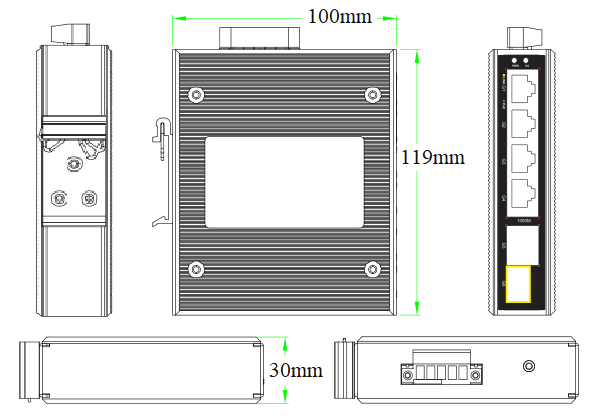

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33064PFG-bt	Conmutador PoE de bt industrial no administrado con puertos RJ45 de 510/100/1000M y puerto de fibra SFP de enlace ascendente de 11000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	240W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE de 6 puertos Gigabit industrial bt	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GOPticalMódulo	2630-G	IndustrialMódulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	IndustrialMódulo óptico de SFP, 1,25G solo-Modo dual fibra 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-SC-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
PotenciaMódulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 240W

GWS-DP240-48

Carril DIN 240W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A

Voltaje de salida: DC48V, 5.0A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33064PFG-BPor t
Características de la interfaz
Puerto fijo	11000m uplink SFP puerto de fibra (datos) 110/100/1000M uplink RJ45 puerto (Datos) Puertos de 4*10/100/1000M bt PoE (datos/poder) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	Puerto 1-4 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	12Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	8,93 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K
LED Indicador	Potencia: PWR (Verde), Red: Enlace (Amarillo), PoE: PoE (Verde)
PoE y fuente de alimentación
POEPuerto	Puerto 1-4
Pin de la fuente de alimentación	1/2( ) 3/6(-) 4/5( ) 7/8(-)
Potencia máxima por puerto	90W, IEEE 802,3 af/at/bt
Consumo de energía	Espera <6W, carga completa af<60W, a <120W, bt<240W
Voltaje de entrada/interfaz	DC48-57V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, fuente de alimentación industrial opcional 48V/240W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)
