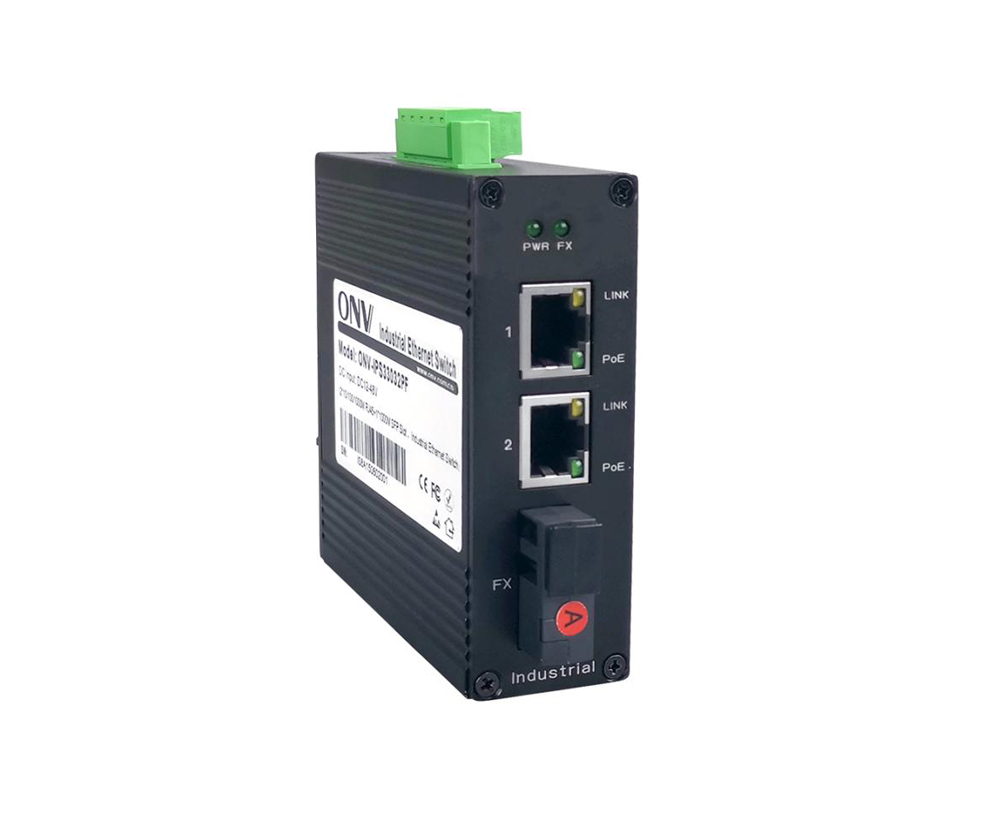

Conmutador PoE industrial de 3 puertos Gigabit

Modelo： ONV-IPS33032PFS

Conmutador PoE industrial no administrado con puertos RJ45 de 2*10/100/1000M y puerto de fibra SC de enlace ascendente de 1*1000M (módulo óptico de fibra dual monomodo de 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

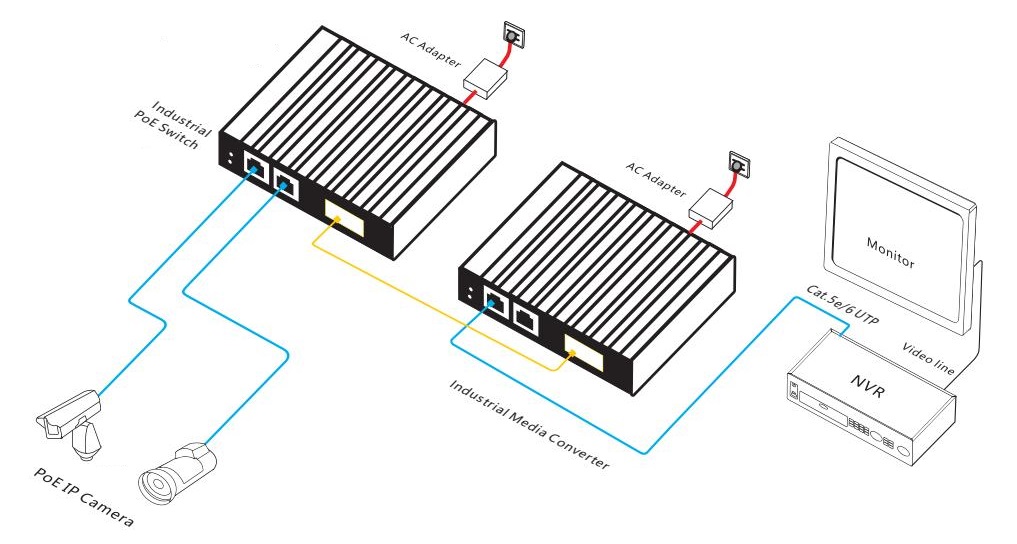

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS33032PFSEs aGInterruptor de fibra PoE industrial igabit desarrollado independientemente por ONV. Tiene2* 10/100/1000Base-TAdaptativoPuertos RJ45 y1* SC 1000Base-XPuerto de la fibra. Puerto 1-2Puede soportar el estándar IEEE 802,3 af/at PoE y la potencia PoE de un solo puerto es de 30W. Como dispositivo de fuente de alimentación PoE, puede detectar e identificar automáticamente los dispositivos de recepción de energía que cumplen con los estándares y alimentarlos a través del cable de red. Puede alimentar AP inalámbrico, cámaras IP, sensores industriales y otros dispositivos terminales PoE a través del cable de red para cumplir con el entorno de red que requiere una fuente de alimentación PoE de alta densidad. Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria de la energía, minería, petróleo, transporte marítimo, metalurgia y energía verde para construir una red de comunicación económica, eficiente, estable y confiable.Modo no administrado, plug and play, sin configuración, simple y conveniente de usar.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Soporte GigabitRJ45Puerto y SCFibraCombinación de puertos, que permite a los usuarios crear redes de forma flexible para satisfacer las necesidades de diversos escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇2*10/100/1000Base-T Los puertos RJ45 pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en varios escenarios en el campo industrial.

◇El sistema de prioridad para el puerto PoE suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evitará el exceso de trabajo del dispositivo.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía,AAleación del aluminVivienda,YDisipación de calor excelente para asegurar la operación estable del interruptor.

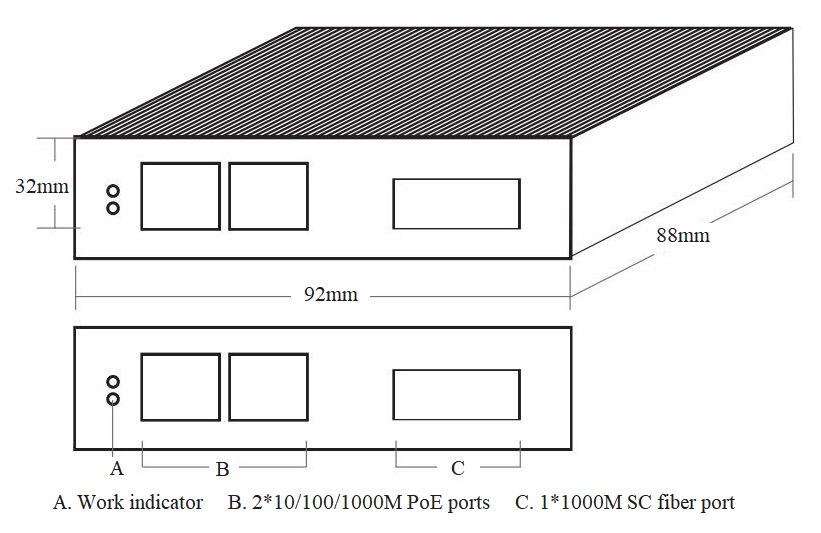

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33032PFS	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100/1000M y puerto de fibra SC de enlace ascendente de 11000M (módulo óptico de fibra dual monomodo de 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
ONV-IPS33032PFS-M	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100/1000M y puerto de fibra SC de enlace ascendente de 11000M (módulo óptico de fibra dual multimodo 850nm/0,5 km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
ONV-IPS33032PFS-A	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100/1000M y puerto de fibra SC de enlace ascendente de 11000M (módulo óptico de fibra única monomodo de 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
ONV-IPS33032PFS-B	Conmutador PoE industrial no administrado con puertos RJ45 de 210/100/1000M y puerto de fibra SC de enlace ascendente de 11000M (módulo óptico de fibra única monomodo de 1550nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.	36W/60W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Interruptor industrial de la fibra del PoE del gigabit 3-port	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 36W

GWS-DP36-48

Carril DIN 36W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 0.56A

Voltaje de salida: DC48V, 0.75A

Temperatura de operación:-40 ℃ a + 70 ℃

Fuente de alimentación industrial del carril del estruendo 60W

GWS-DP60-48

Carril DIN 60W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Voltaje de salida: DC48V, 1.25A

Temperatura de operación:-40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33032PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de 210/100/1000M y el puerto de la fibra de 11000M SFP. El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.
ONV-IPS33042PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 210/100/1000M y los puertos de la fibra de los 21000M SFP. El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.
ONV-IPS33064PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 410/100/1000M y los puertos de la fibra de los 21000M SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.
ONV-IPS33064PFG	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 510/100/1000M y el puerto de la fibra de 11000M SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.
ONV-IPS33108PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 de los 810/100/1000M y los puertos de la fibra de los 21000M SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.
ONV-IPS33128PF	Interruptor industrial Unmanaged de la fibra del PoE con los puertos RJ45 del 1010/100/1000M y los puertos de la fibra de los 21000M SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33032PFS
Características de la interfaz
FijosPInformación sobre ort	1 * 1000Base-X SC puerto de fibra (datos) 2 *10/100/1000Base-TPOEPuertos(Datos/Potencia) 2 juego de V , V-puertos redundantes de la energía de DC (terminal de 5P Phoenix)
Puerto Ethernet	Puerto 1-2 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	El módulo óptico predeterminado es fibra dual monomodo de 20km, puerto SC (fibra única monomodo opcional y módulo óptico de fibra dual multimodo)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802,3Por AB100Base 0-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	12Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	4,46Mpps
Mac	2K
Memoria de búfer	2M
JumboFPor Rame	9,2 K
LED Indicador	Potencia: PWR()GReen,Red: Enlace,Enlace/acto ()YEllow),PoE: PoE (GReen
PoE y fuente de alimentación
POEPuerto	Puerto 1-2
Pin de la fuente de alimentación	1/2 (+) 3/6 (-)
Consumo de energía	Standby<5W, carga completa <60W
Voltaje de entrada/interfaz	DC48-57V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/36W o 48V/60W Fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40~+75°C,5%~90% RH sin condensación
Temperatura/humedad del almacenamiento	-40~+85 °C,5%~95% RH sin condensación
Dimensión(L * W * H)	928832Mm
Peso neto/bruto	0,3Kg/0,4Kg
Instalación	Escritorio, 35mmDINRPor Ail
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40,Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (Antivibración), IEC60068-2-27 (Antichoque), IEC60068-2-32 (caída libre)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
