Conmutador PoE industrial gestionado L3 de 36 puertos de enlace ascendente 10G

Modelo： ONV-IPS58036PFM

El interruptor industrial manejado L3 del PoE con los puertos RJ45 de los 24*10/100/1000M y los puertos combinados de la fibra de los 8*100/1000M SFP y 4*1/10G uplink los puertos de la fibra de SFP. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Puede apoyar la entrada incorporada de la fuente de alimentación 2*400W y la instalación estándar del gabinete 1U/19 ”.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS58036PFMEs un enlace ascendente 10GInterruptor industrial manejado del PoE desarrollado independientemente por ONV. Tiene24* 10/100/1000Base-TAdaptativoPuertos RJ45 y8*100/1000Base-XSFPCombo fibraPuertosY4*1/10GUplinkSFP +FibraPuertos. Puerto 1-24Puede apoyar IEEE 802,3F/at PoE estándar y potencia PoE de un solo puerto alcanza 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a POE equipo terminal como AP inalámbrico, cámara IP, VoIP y sensores industriales a través del cable de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable.

ONV-IPS58036PFMTieneL3Función de gestión de red, soporta gestión IPV4/ IPV6,D/YnamicReenvío de enrutamiento estático, Mecanismo de protección de seguridad completa, política ACL/ QoS perfecta y funciones VLAN ricas para una fácil administración y mantenimiento. Es compatible con múltiples protocolos de redundancia de red STP/ RSTP/ MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la fiabilidad de la red. Cuando la red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de aplicaciones importantes. De acuerdo con las necesidades de la aplicación, la administración de la fuente de alimentación PoE, la administración de puertos, la administración de direcciones de enrutamiento, el control de flujo de puertos, la división VLAN, IGMP, la política de seguridad y otras configuraciones de servicios de aplicaciones se realizan a través de Web, CLI, SNMP, Telnet y otros métodos de administración de red.

CARACTERÍSTICA

GigabitACcess, uplink 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpport GigabitRJ45PuertoY puerto combinado RJ45/SFP y 1/10GUplink SFP + fibraCombinación de puertos, que permite a los usuarios crear redes de forma flexible para satisfacer las necesidades de diversos escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇24* Puertos 10/100/1000Base-T RJ45, que satisfacen las necesidades de monitoreo de seguridad, sistema de teleconferencia, cobertura inalámbrica y otros escenarios.

◇Sistema de prioridad para el puerto PoE, suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Fuerte capacidad de procesamiento de negocios

◇Soporte ERPS red de anillo y STP/ RSTP/ MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad de QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo IGMP del multicast de IGMP SnoopingV1/V2/V3 para cumplir la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación de desarrollo propio, alta redundancia, que proporciona una salida de potencia PoE estable y a largo plazo.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y PoE.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar un funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Soporte de gestión de clúster de plataforma NMS.

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇Admite RMON, registro del sistema y estadísticas de tráfico de puertos para facilitar la optimización y transformación de la red.

◇Apoye HTTPS, SSSL3, SSHV1/V2, y otros métodos de la encripción, haciendo la gestión más segura.

◇Soporte LLDP para facilitar el sistema de gestión de red para consultar y juzgar el estado de la comunicación del enlace.

◇Soporte de gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3) y otra gestión y mantenimiento diversificados.

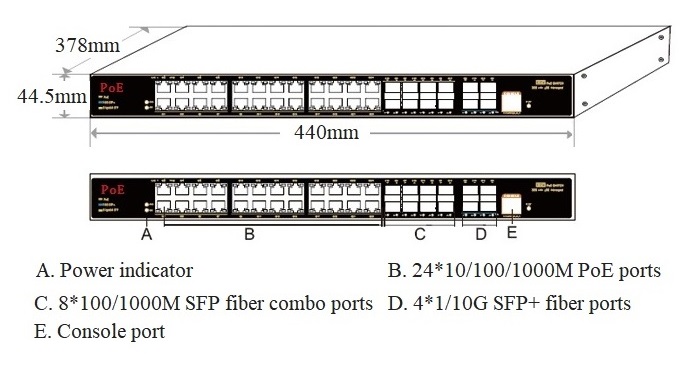

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-IPS58036PFM	L3 manejó el interruptor industrial del PoE con los puertos de los 2410/100/1000M RJ45 y los puertos combinados de la fibra de los 8100/1000M SFP y 4*1/10G uplink los puertos de la fibra de SFP +. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Puede apoyar la entrada dual redundante incorporada de la fuente de alimentación y la instalación estándar del gabinete 1U/19 ”.	2*400W
ONV-IPS58036PFM-at		2*600W
Nota:El módulo óptico no está incluido y debe adquirirse por separado.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	36-port 10G uplink manejó el interruptor industrial del PoE	1	Establecer
	Adaptador RJ45-DB9CCapaz	1	PC
	Cable de alimentación de CA	1	PC
	Kits de montaje (oreja colgante)	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GMódulo óptico	2630-G	IndustrialMódulo óptico de SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	IndustrialMódulo óptico de SFP, 1,25G solo-Modo dual fibra 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-(en inglés)G-SC	IndustrialMódulo óptico de SFP, 1,25G, fibra monomodo TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-G-SC	IndustrialMódulo óptico de SFP, 1,25G, sola fibra monomodo TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
10GMódulo óptico	6630-G	Módulo óptico industrial de SFP +, 10G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 300m,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	7832-G	Módulo óptico industrial de SFP +, fibra dual unemodal 10G 1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	7832-33-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	7832-27-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1270nm/ RX1330nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS58028PFM	Interruptor industrial manejado L3 del PoE con los puertos RJ45 de los 2410/100/1000M y los puertos de la fibra de 41/10G uplink SFP +. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Puede apoyar la entrada redundante de la fuente de alimentación de 2AC + DC y la instalación estándar del gabinete 1U/19 ”.
ONV-IPS58052FM	El interruptor industrial manejado L3 del PoE con los puertos RJ45 de los 4810/100/1000M y 41/10G uplink los puertos de la fibra de SFP +. El puerto 1-48 puede apoyar el estándar de IEEE 802,3 af/at PoE. Puede apoyar la entrada redundante de la fuente de alimentación de 2AC + DC y la instalación estándar del gabinete 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS58036PFM	ONV-IPS58036PFM-at
Características de la interfaz
Puerto fijo	2 * AC100-240V puertos de entrada 1 * puerto RS232 consola (115200, N, 8,1) Puerto del interruptor de alarma de falla de energía (FAULT) 41/10G uplink puertos de fibra SFP (datos) Puertos combinados de la fibra de los 8100/1000M SFP (datos) Puertos RJ45 de los 2410/100/1000M (datos/poder) 2 puertos de entrada DC48-57V (soporte de protección de polaridad inversa)
Puerto Ethernet	El puerto 1-24 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 o posterior UTP (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, 850nm/ 0-300m(10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L3
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Lleno)WIreSOrinó)
Capacidad de conmutación	128Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	95.23Mpps
CPU	800M
DRAM	1G
FLASH	128M
Mac	16K
Memoria de búfer	12M
Marco Jumbo	12K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Link/Act (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
Puerto PoE	Puerto 1-24
POEGestión	Visualización del estado de trabajo PoE, encendido/apagado de PoE de puerto, distribución de energía af/at
Pin de la fuente de alimentación	1/2 ( ) 3/6(-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
PWR total/voltaje de entrada	2*400W/ (AC100-240V)	2*600W/ (AC100-240V)
Consumo de energía	En espera <20W, carga completa <380W	Espera <22W, carga completa <600W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 5.0A	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 6.6A
Puerto de entrada de energía	Puerto del interruptor de alarma, 2 * puertos de entrada de energía de CA, 2 * puertos de entrada de DC48-57V Diseño de puerto de potencia de entrada dual: prioridad de fuente de alimentación de CA para apoyar la protección de conexión anti-reversa, y cambia automáticamente a la conexión de CC cuando falla la alimentación.
Parámetro físico
Operación Temp/Humedad	-40 °C ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 °C ~ + 85 °C, 5% ~ 95% RH no de condensación
Dimensión (L * W * H)	44037844,5mm
Peso neto/bruto	5,5 kg/6,3 kg	6,3 kg/7,1 kg
Instalación	Escritorio, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS): 10 V/m (80-1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP30, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
MEchanicalPRoperties (propiedades)	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Gestión de flujo en tiempo real del puerto (intervalo de flujo) Supresión de la tormenta de la difusión basada en tarifa del puerto Diagnosis digital en tiempo real óptica del módulo DDMI de SFP del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Control de flujo IEEE802.3x (dúplex completo), mecanismo de protección de excepción de puerto Limitar la tasa de tráfico de paquetes entrantes y salientes, mini granularidad is16Kbps y max es de 1Gbps
Característica L3	IPV4/ IPV6 VRRP, máximo es 255 grupo Puerto IPV4/ IPV6 VLANIF, entradas max128 Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 Ruta estática IPV4/ IPV6/ruta predeterminada, entradas max128 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, enrutamiento 4000 entradas Protocolo NG, max 1000 entradas, protocolo ARP, max 1000 entradas Función de gestión de red L3, gestión de pila dual IPV4/ IPV6 Enrutamiento dinámico IPV6 OSPFv3, RIPng, administración IPV6, enrutamiento 1000 entradas Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN basada en MAC, VLAN basada en el protocolo Protocolo GVRP VLAN, configuración de puerto de acceso, troncal, híbrido (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
PuertoAGregación	Agregación dinámica de LACP, agregación estática, 14 grupos de agregación máximos y 8 puertos máximos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP()IEEE802.1d),RSTP()IEEE802.1w),MSTP()IEEE802.1s)
Red de anillo de ERPS	ERPS, tiempo de recuperación inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, VLAN de multidifusión Inicio de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo	Reflejo de tráfico bidireccional para puertos básicos Soporta 1 a múltiples reflejo, soporta hasta 4 sesiones de puerto
QoS	Limitación de velocidad basada en flujo, redirección basada en flujo Algoritmo de programación de colas (SP, WRR, SP WRR) Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, marca de prioridad/observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Función de enlace cuádruple de los puertos IP MAC VLAN Dirección MAC límite de aprendizaje, dirección MAC agujero negro Función de protección de fuente IP, certificación AAA y RADIUS Gestión jerárquica de usuarios y protección con contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Mecanismo de copia de seguridad de datos de host, función de detección de intrusiones ARP Protección de dirección de origen IP, función de límite de velocidad de mensaje ARP Aislamiento de puertos, ataque Anti DoS, supresión de mensajes de difusión de puertos
DHCP	Cliente DHCP,DHCP Snooping,DHCPServidor
Gestión	Reloj NTP, Visualización del estado de utilización instantánea de la CPU FTP, TFTP carga de archivos y gestión de descargas Un clic restaurar, gestión de red Web (https) Comprobación del estado del cable, detección de ping, registro de trabajo del sistema Configuración de la línea de comandos de consola/Telnet/ CLI/ SSH SNMP V1/V2/V3, protocolo del descubrimiento de la capa de link (LLDP) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP)
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
