Conmutador PoE bt industrial gestionado L2 de 10 puertos Gigabit-Interruptor PoE industrial

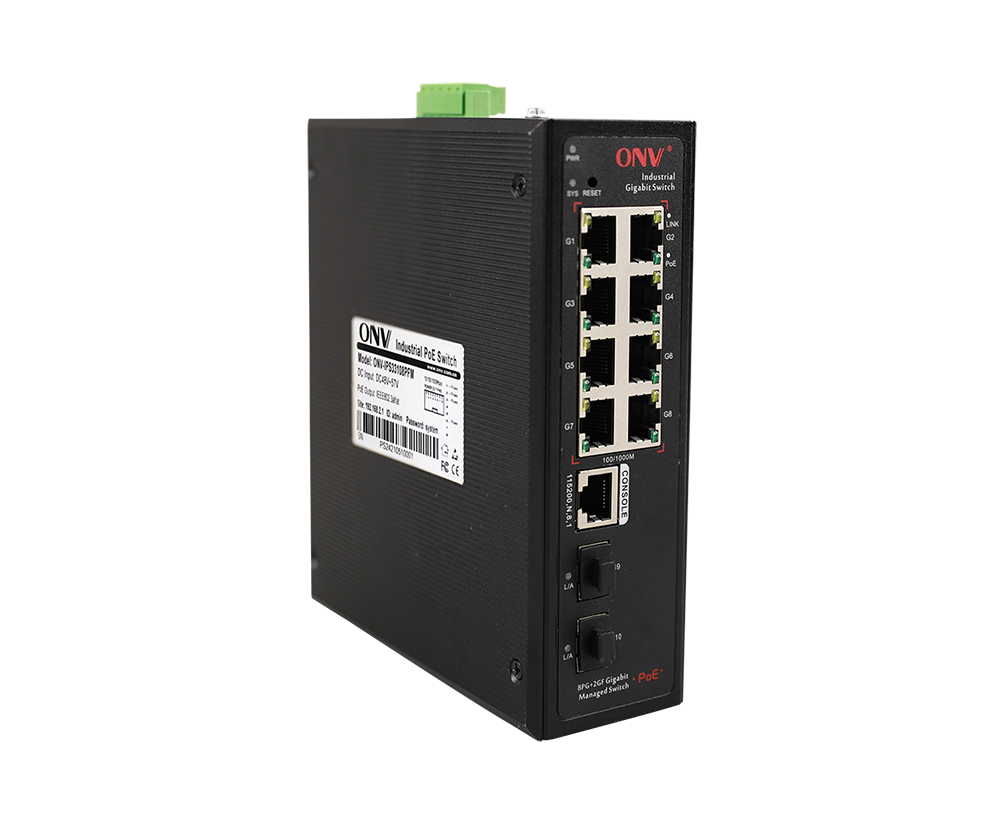

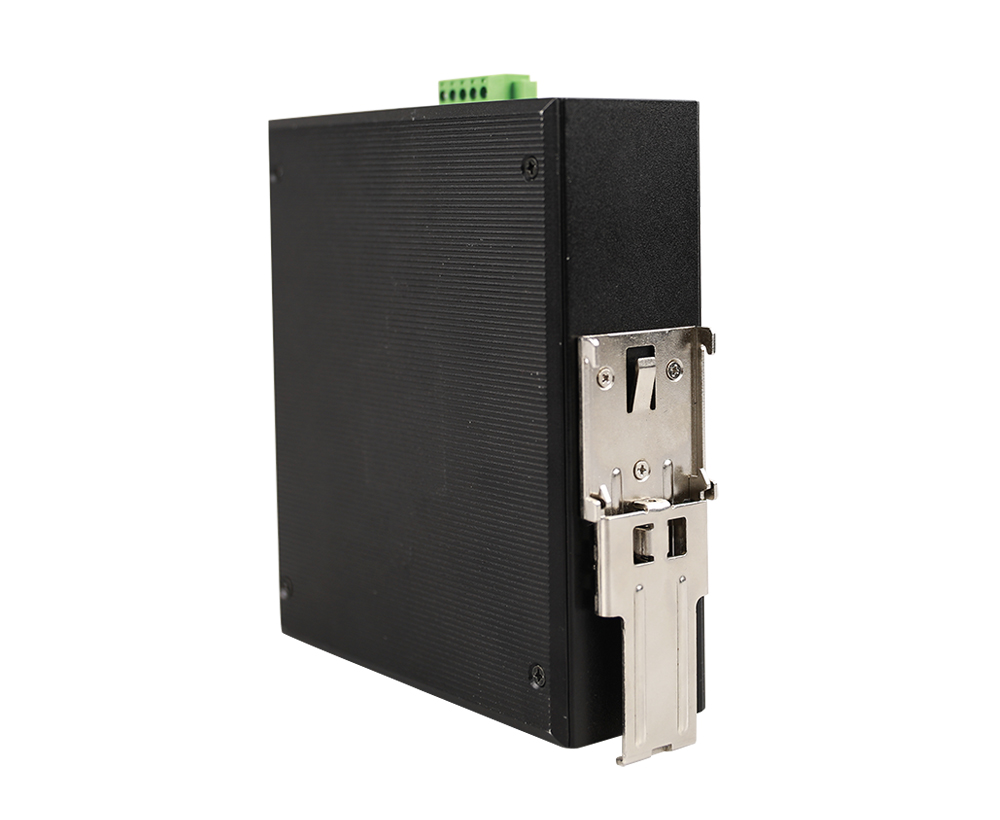

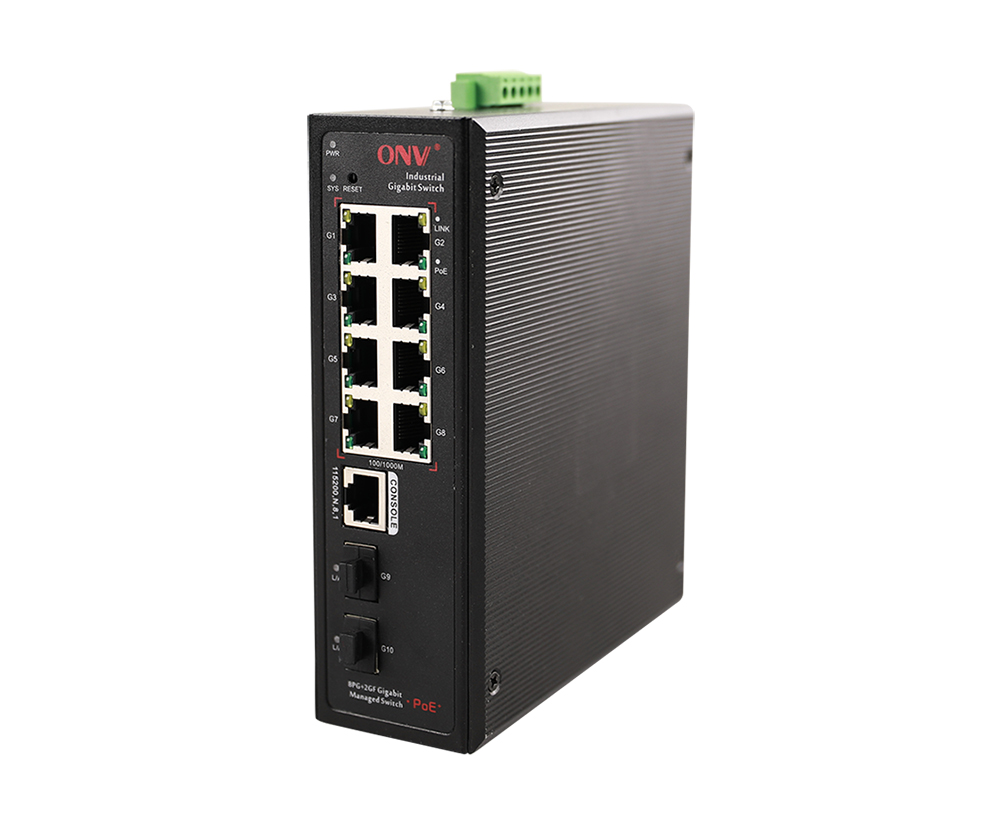

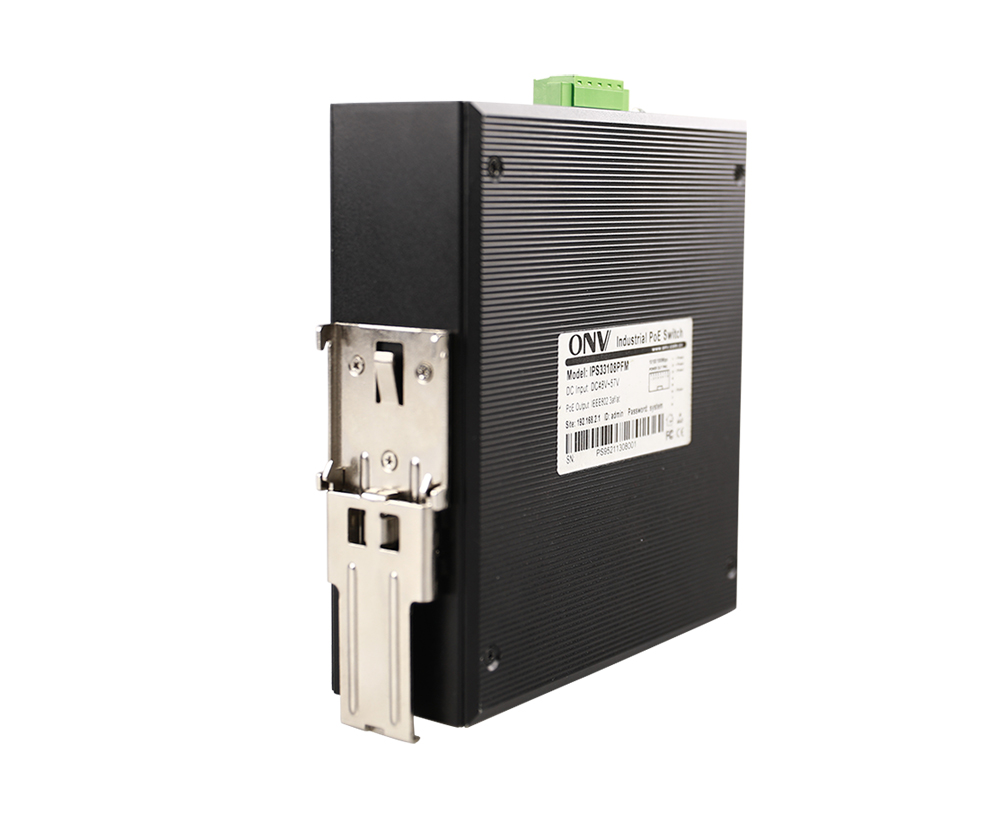

Conmutador PoE bt industrial gestionado L2 de 10 puertos Gigabit

Modelo： ONV-IPS33108PFM-bt

L2 manejó el interruptor industrial de la fibra del bt PoE con los puertos RJ45 de los 8*10/100/1000M y los 2*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at/bt PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

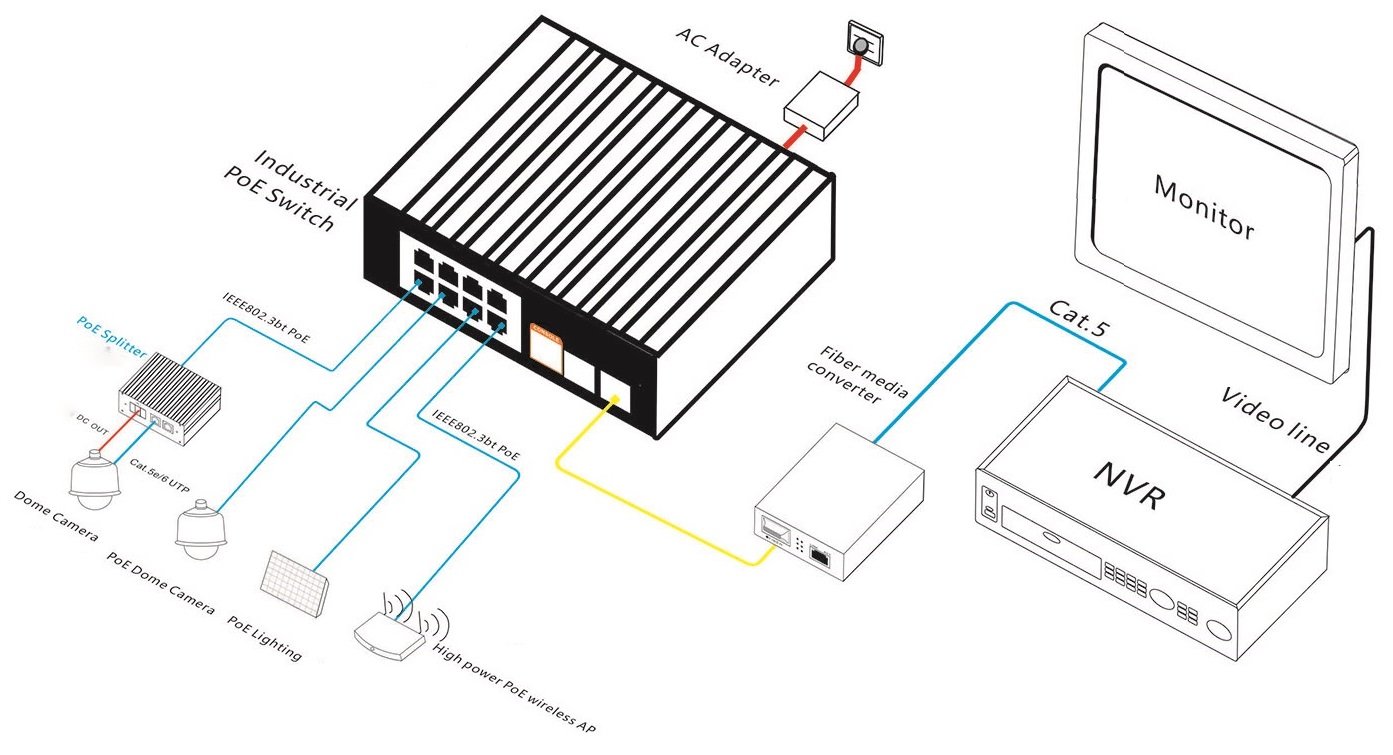

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33108PFM-bt es un Gigabit industrial gestionadoBtPoEInterruptor desarrollado independientemente por ONV. Tiene 8*10/100/1000Base-TADaptiveRJ45 y 2*100/1000Base-XUplinkSFPFibraPuertos. Puerto 1-8Puede apoyar estándar de IEEE 802,3 af/at/bt PoE y la salida de poder del PoE del solo-puerto es 90W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Proporciona terminales estables y seguros para domos de red PTZ, AP inalámbrico de alta potencia, altavoces multimedia de red de alta potencia e iluminación PoE de alta potencia a través de un cable de red para satisfacer el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia, energía verde y escenas industriales como la construcción para establecer una red de comunicación rentable y estable.

La ONV-IPS33108PFM-btTiene función de administración de red L2 +, admite administración IPV4/ IPV6, reenvío de ruta estática, mecanismo de protección de seguridad, política ACL/QoS y VLAN, y es fácil de administrar y mantener. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP(<50ms) y (ITU-T G.8032) ERPS(<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación puede restaurarse rápidamente para garantizar una comunicación ininterrumpida importante para las aplicaciones. De acuerdo con los requisitos reales de la aplicación, puede configurar múltiples servicios de aplicación, como administración de energía PoE, control de tráfico de puertos, división VLAN y SNMP a través del modo de administración de red web.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE 802.3x y half-duplex basado en Backpressure.

◇Admite la combinación de puerto Gigabit RJ45 y puerto SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Establezca en la interfaz de administración de red web para controlar la fuente de alimentación del puerto PoE en función del período de tiempo definido por el usuario.

◇Cumple con el estándar IEEE 802,3 af/at/bt PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇Sistema de prioridad para el puerto PoE, suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

◇8* Los puertos RJ45 10/100/1000Base-T pueden admitir la fuente de alimentación bt PoE, satisfaciendo la demanda de una fuente de alimentación PoE de súper alta potencia en varios escenarios.

Fuerte capacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/ RSTP/ MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Soporte IEEE 802.1Q VLAN, los usuarios pueden dividir VLAN de forma flexible según las necesidades, soporte VLAN de voz y configuración QinQ.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad de QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast de IGMP V1/V2/V3 y IGMP Snooping para cumplir la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP + MAC + puerto + VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para las computadoras LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y PoE.

◇Bajo consumo de energía, vivienda de la aleación de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇Admite RMON, registro del sistema y estadísticas de tráfico de puertos para facilitar la optimización y transformación de la red.

◇Apoye HTTPS, SSSL3, SSHV1/V2, y otros métodos de la encripción, haciendo la gestión más segura.

◇Soporte LLDP para facilitar el sistema de gestión de red para consultar y juzgar el estado de la comunicación del enlace.

◇Soporte de gestión de red web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de gestión y mantenimiento.

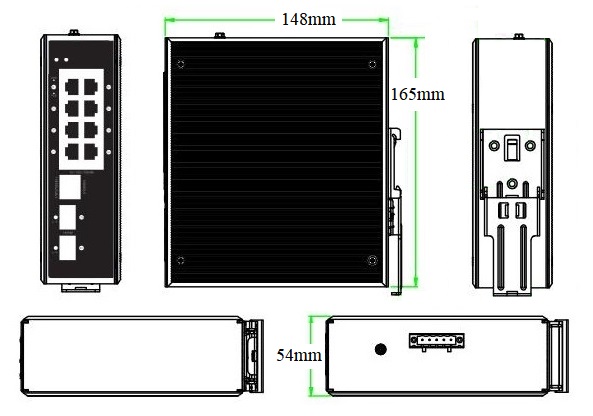

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33108PFM-bt	L2 + gestionado industrial bt PoEFibraSwitch con puertos RJ45 de 810/100/1000M y puertos de fibra SFP de enlace ascendente de 2100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	480W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	10-puertoGBt industrial gestionado por igabitConmutador PoE	1	SPor et
	Adaptador RJ45-DB9CCapaz	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 480W

GWS-DP480-48

Carril DIN 480W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V-240V 50-60Hz, 5.0A

Voltaje de salida: DC48V, 10A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS31004PF-bt	Conmutador PoE de bt industrial no administrado con puertos RJ45 de 410/100M y puerto de fibra SC de enlace ascendente de 1155M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS31064P-bt	Conmutador PoE bt industrial no administrado con puertos RJ45 de 6*10/100M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064P-bt	Interruptor industrial Unmanaged del PoE del bt con los puertos RJ45 de 6*10/100/1000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PF-bt	Conmutador PoE de bt industrial no administrado con puertos RJ45 de 410/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PFG-bt	Conmutador PoE de bt industrial no administrado con puertos RJ45 de 510/100/1000M y puerto de fibra SFP de enlace ascendente de 11000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS33064PFM-bt	L2 + gestionó el conmutador PoE bt industrial con puertos RJ45 de 410/100/1000M y puertos de fibra SFP de enlace ascendente de 2100/1000M. El puerto 1-4 puede apoyar el estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.
ONV-IPS57128PFM-bt	L2 + gestionó el conmutador de fibra PoE bt industrial con puertos RJ45 810/100/1000/2500M y puertos de fibra SFP + de enlace ascendente 41/10G. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at/bt PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33108PFM-bt
Características de la interfaz
Puerto fijo	1 * puerto RS232 consola (115200,N,8,1) 2100/1000Base-X uplink puertos de fibra SFP (datos) Puertos 810/100/1000Base-T bt PoE (datos/potencia) 2 sistema V, puerto V-redundante de la energía de DC (terminal industrial de 6P Phoenix)
Puerto Ethernet	Puerto 1-8 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP(≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	20Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	14,88 Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
Mac	8K
Memoria de búfer	4M
Marco Jumbo	9,6 K
Indicador LED	Puerto de fibra: L/A (verde), PoE: PoE (verde), Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Enlace (amarillo)
Reinicio del interruptor	Sí, mantenga presionado durante 10 segundos y suelte, el interruptor restaurará la configuración de fábrica
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Gestión de PoE	Configuración de límite de potencia total de la fuente de alimentación PoE Inicio de retardo de potencia, trabajo PoE y programación de tiempo Visualización del estado de trabajo del puerto PoE, configuración de prioridad de salida del puerto PoE Puerto PoE distribución de potencia de salida, PoE encendido/apagado, distribución de energía af/at/bt
Pin de la fuente de alimentación	1/2(+)3/6 (-) 4/5(+)7/8 (-)
Potencia máxima por puerto	90W, IEEE 802,3 af/at/bt
Consumo de energía	En espera <8W, carga completa <480W
Voltaje de entrada/interfaz	DC48-57V, terminal industrial de 6P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/480W fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	16514854mm
Peso neto/bruto	0,95 kg/1,2 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de la protección de la temperatura del puerto Control de flujo IEEE802.3x (dúplex completo) Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
Característica L3	Protocolo ARP max 1024 entradas Enrutamiento estático/enrutamiento predeterminado max 128 entradas Gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, y comunicación entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuraciones de puertos de acceso, troncales e híbridos VLAN basada en puerto (4K), IEEE802.1q, configuración QinQ VLAN de voz, VLAN basada en protocolo, VLAN basada en direcciones MAC
Agregación de puertos	LACP, agregación estática, 5 grupos de agregación máximos y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	G.8032 (ERPS), 250 anillo a lo sumo, Max 250 dispositivos por anillo. Tiempo de recuperación inferior a 20ms
Multicast	MLD Snooping, VLAN del Multicast, IGMP Snooping v1/v2/v3, grupos máximos del multicast 1024, registro rápido hacia fuera
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Limitación de velocidad basada en flujo, redirección basada en flujo Algoritmo de programación de colas (SP, WRR, SP WRR) Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Mac agujeros negros, protección de la fuente IP IEEE802.1X y autenticación de direcciones MAC Broadcast storm control, Backup para datum de host SSH 2,0, SSL, aislamiento de puertos, límite de velocidad de mensajes ARP Gestión jerárquica del usuario y protección de contraseña Ataque Anti-DoS, certificación AAA & RADIUS & TACACS IP-MAC-VLAN-Puerto vinculante, inspección ARP, MAC límite de aprendizaje
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Reloj del NTP, restauración de un tecleo, SNMP V1/V2/V3 Registro de trabajo del sistema, gestión de red web (https) Detección de ping, protocolo de descubrimiento de capa de enlace (LLDP) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Comprobación del estado del cable, Visualización del estado de utilización instantánea de CPU Configuración de la línea de comandos Consola/Módem AUX/Telnet/ CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
