Conmutador PoE industrial de 5 puertos 10/100M-Interruptor PoE industrial

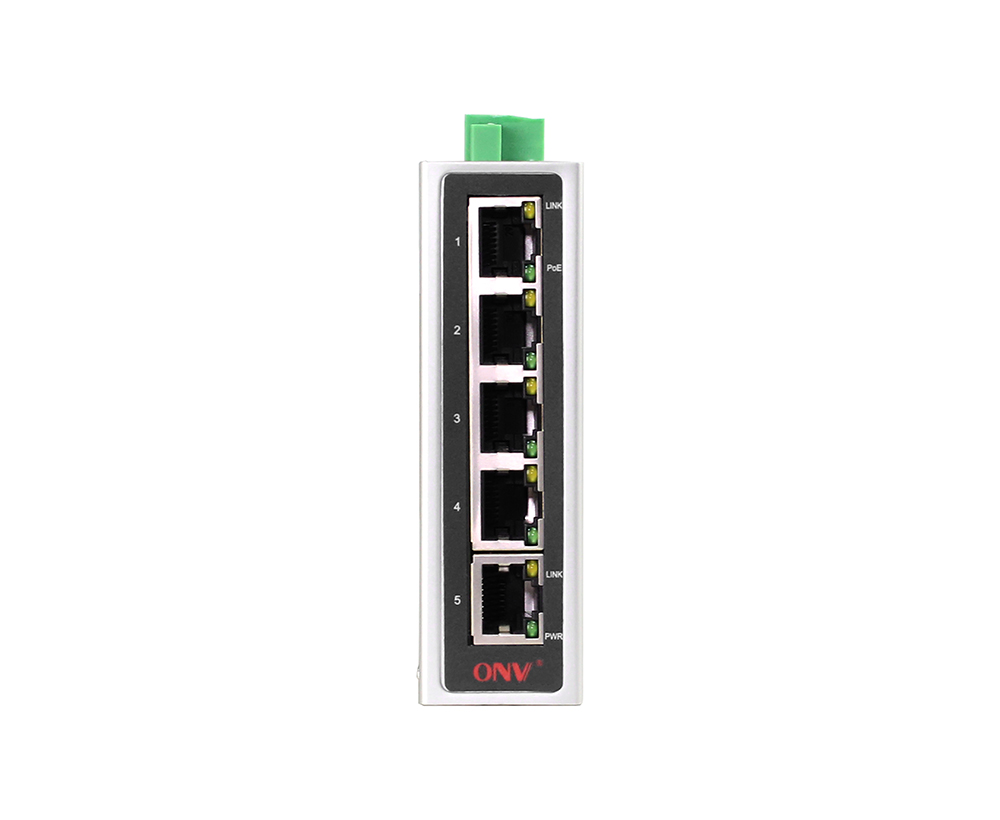

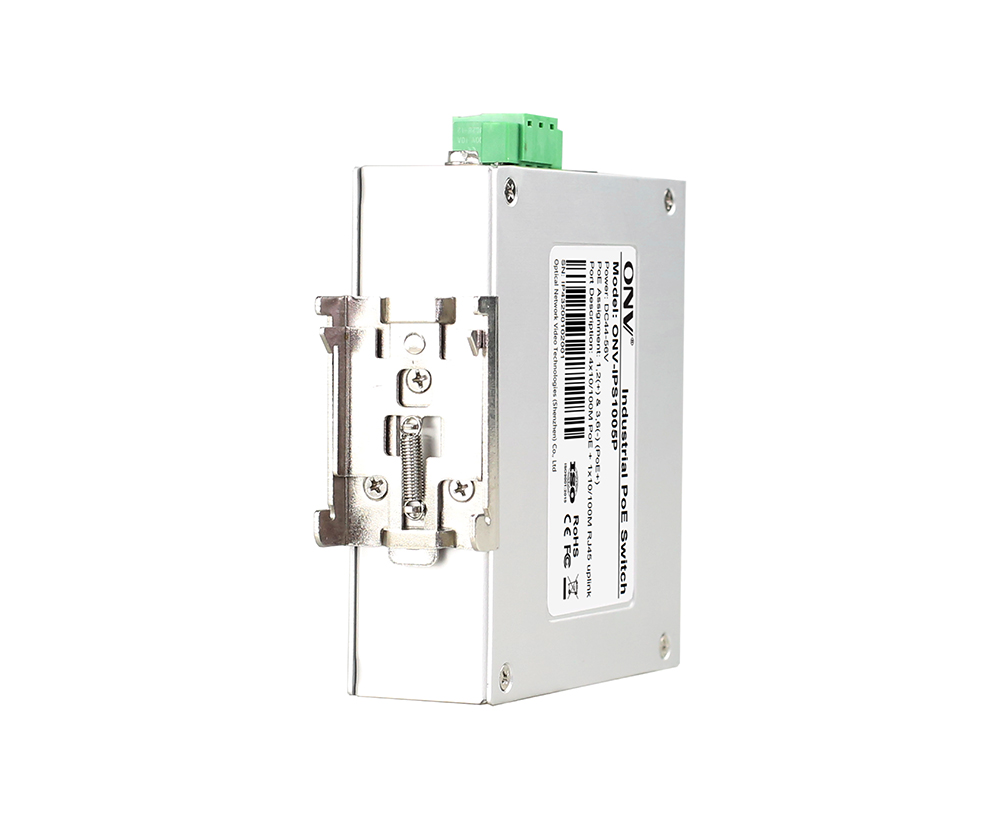

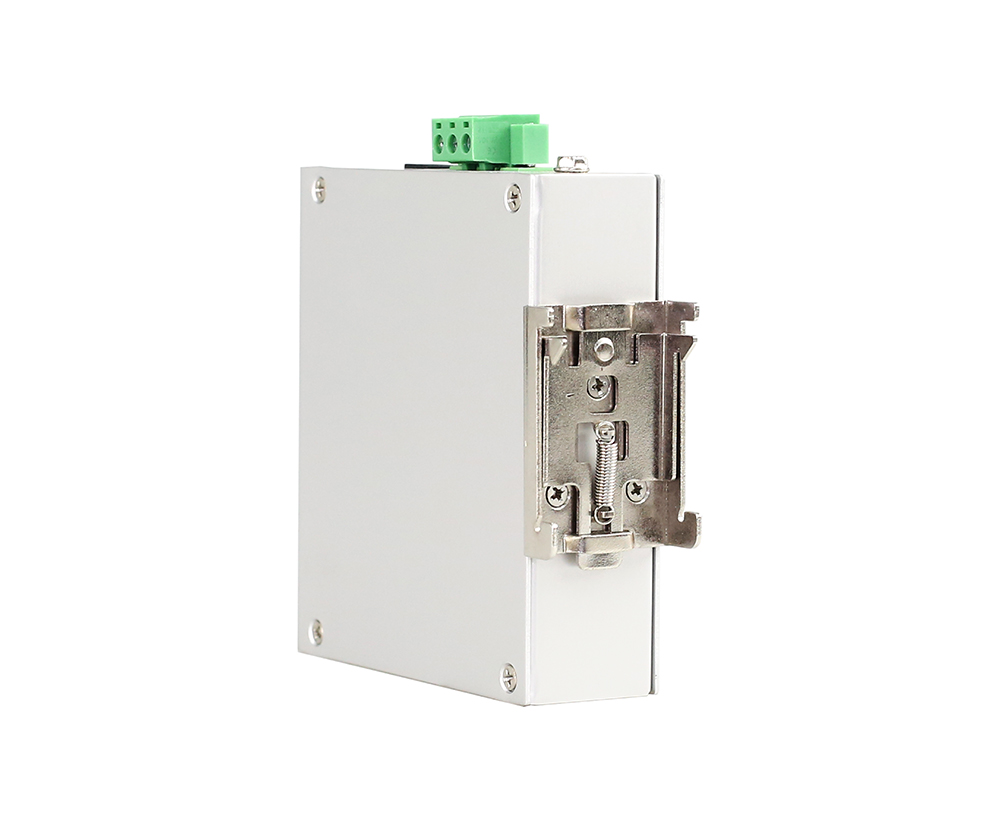

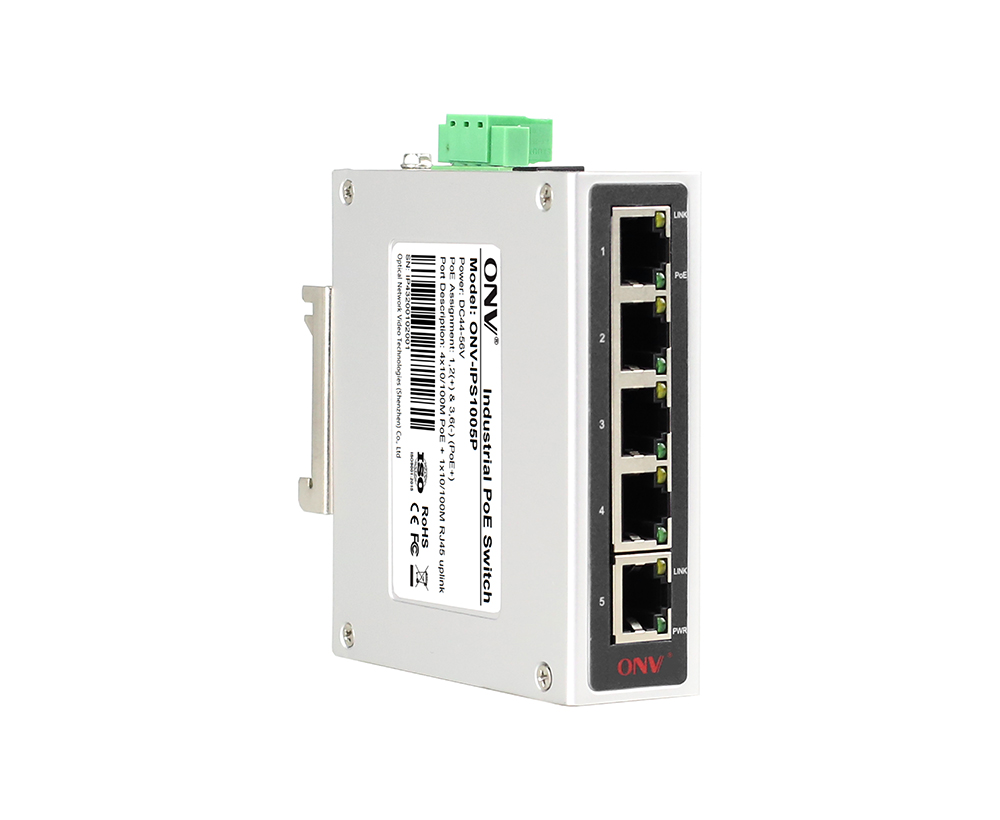

Conmutador PoE industrial de 5 puertos 10/100M

Modelo： ONV-IPS1005P

Conmutador PoE industrial no administrado con puertos RJ45 de 5*10/100M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

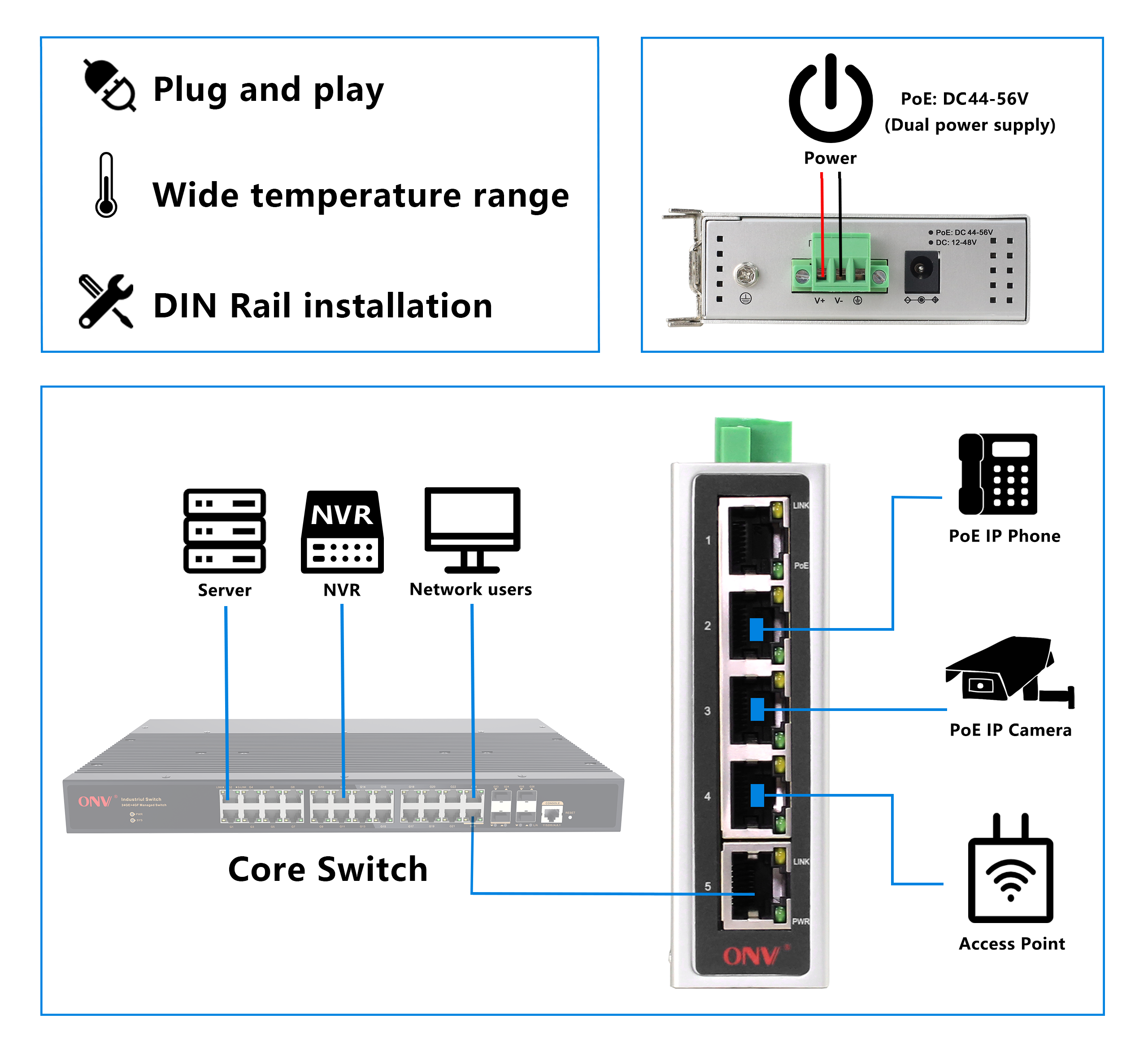

La ONV-IPS1005PEs un interruptor industrial del PoE del 10/100M desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos de 5*10/100M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE y poder del PoE del solo-puerto hasta 30W. Como dispositivo de fuente de alimentación PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que meEts el estándar y suministro de energía a través del cable de red. El cable de red puede suministrar energía a dispositivos terminales PoE como AP inalámbrico, cámaras IP y sensores industriales. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, industria de la energía, minería, petróleo y transporte marítimo. Escenas industriales como la metalurgia y la energía verde, la construcción forma una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso 10/100M

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Soporte 10/100M PoE puerto yUplinkCombinación de puertos RJ45, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇Los puertos RJ45 4*10/100Base-TX pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en varios escenarios en el campo industrial.

STablaANdRPor eliable

◇CCC,CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR, Link,YPoE.

◇Bajo consumo de energía, sin ventilador, carcasa de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

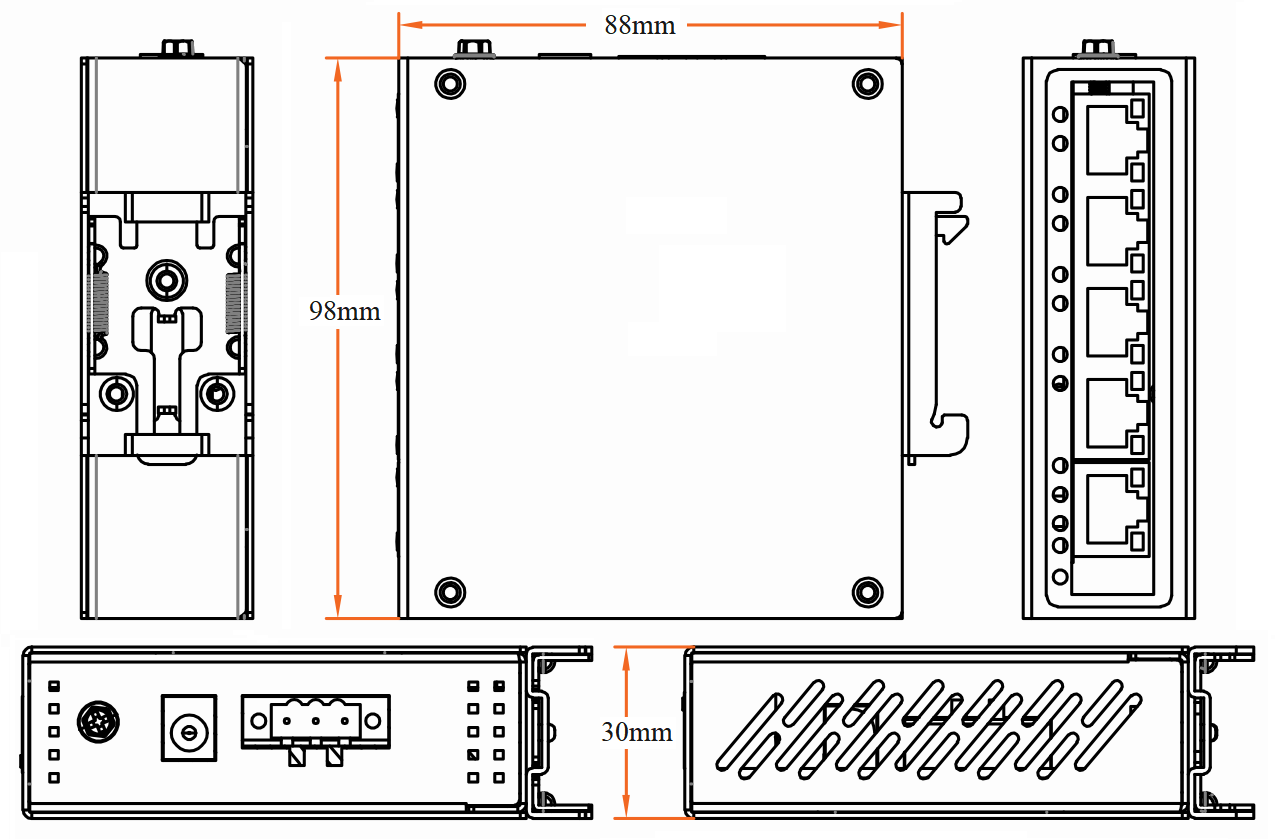

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS1005P	Conmutador PoE industrial no administrado con puertos RJ45 de 5*10/100M. Puerto 1-4Puede apoyar el estándar IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	60W/120W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial de 5 puertos 10/100M	1	SPor et
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

SUMINISTRO DE ENERGÍA

Producto	Modelo	Descripción	Unidad
Adaptador de escritorio 65W	GWS-AP65-52	Escritorio 65W conjunto único de adaptador de potencia de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.1A Voltaje de salida: DC52V, 1.25A Temperatura de la operación: -20 ℃ a + 65 ℃	PC
Adaptador de escritorio 110W	GWS-AP110-52	Escritorio 110W conjunto único de adaptador de potencia de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.0A Voltaje de salida: DC52V, 2.15A Temperatura de la operación: -20 ℃ a 65 ℃	PC
Fuente de alimentación industrial del carril del estruendo 60W	GWS-DP60-48	Carril DIN 60W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A Voltaje de salida: DC48V, 1.25A Temperatura de la operación: -40 ℃ a 70 ℃	PC
Fuente de alimentación industrial de carril DIN 120W	GWS-DP120-48	Carril DIN 120W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A Voltaje de salida: DC48V, 2.5A Temperatura de la operación: -40 ℃ a 70 ℃	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS1005P
Características de la interfaz
Puerto fijo	110/100Base-TX RJ45 puerto (datos) Puertos de 410/100Base-TX PoE (datos/poder)
Puerto Ethernet	Puerto 1-5 puede soportar 10/100Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metroS)
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	1.6Gbps (no)N-Bloqueo)
Reenvío Tasa @ 64byte	0.744Mpps
Mac	1K
Memoria de búfer	512K
Marco Jumbo	2048bytes
Indicador LED	Potencia: PWR (Verde), Red: Enlace (Amarillo), PoE: PoE (Verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-4
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 En el af/at
Consumo de energía	Standby<3W, carga completa Af <60W, en <120W
Voltaje de trabajo	DC44-56V, terminal industrial 3P yDC Jack,Apoyo anti-protección inversa
Suministro de energía	No, fuente de alimentación industrial opcional 48V/60W y 48V/120W
Parámetro físico
Operación TEp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	988830mm
Peso neto/bruto	0,25Kg/0,35Kg
Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
