Interruptor industrial del PoE de 3 puertos del 10/100M-Interruptor PoE industrial

Interruptor industrial del PoE de 3 puertos del 10/100M

Modelo： ONV-IPS1032PF

Conmutador PoE industrial no administrado con puertos RJ45 de 2*10/100M y puerto de fibra SC de enlace ascendente de 1*155M (módulo óptico de fibra dual monomodo 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

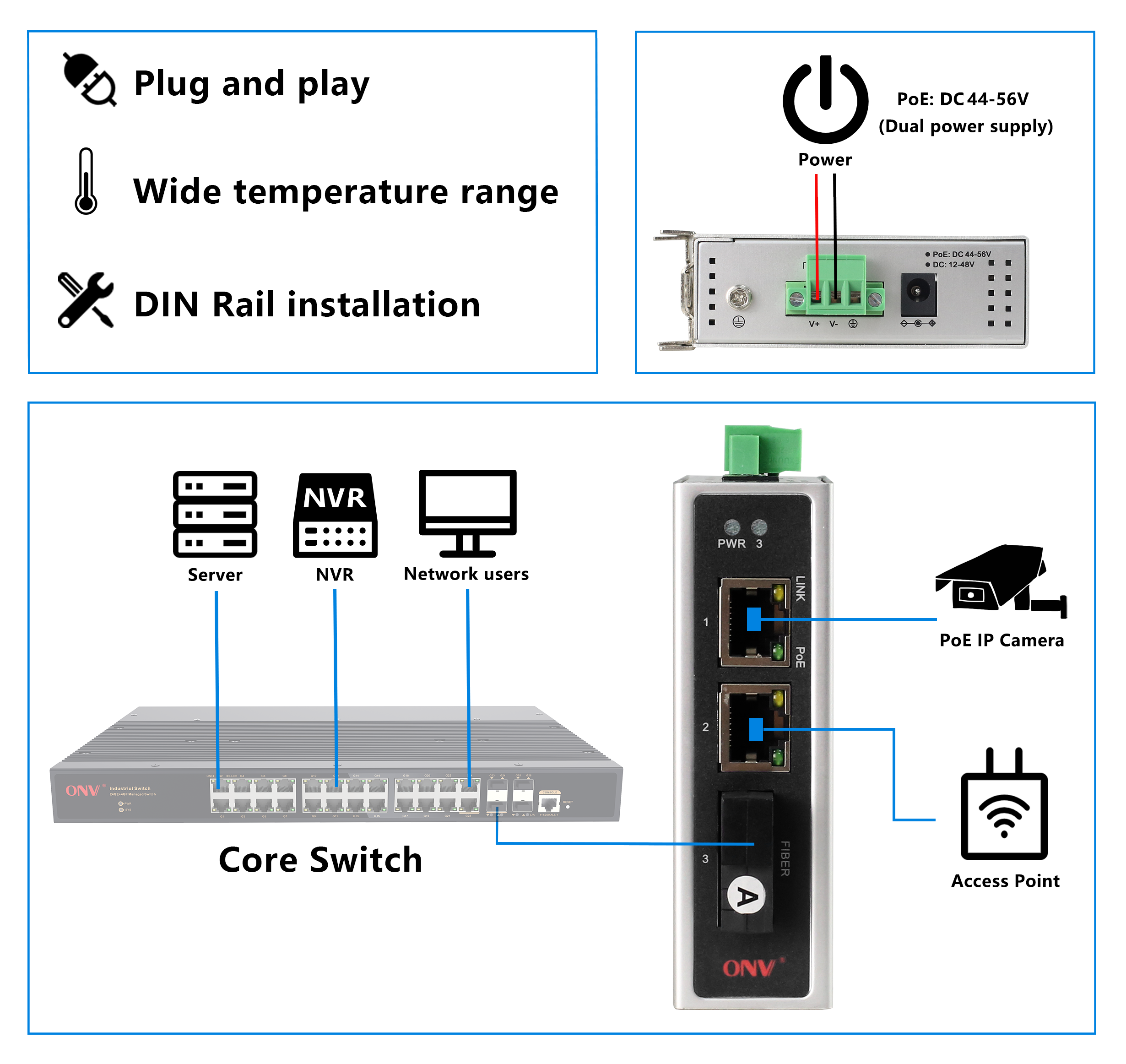

ElONV-IPS1032PFEs un interruptor industrial de la fibra del 10/100M PoEDesarrollado de forma independiente por ONV. Tiene 2*10/100M adaptativoPuertos RJ45 y 1*155MUplinkSCPuerto de la fibra. Puerto 1-2Puede apoyar IEEE802,3Estándar de af/at PoEY sPotencia PoE de puerto ingle de hasta 30W.Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. El cable de red puede suministrar energía a dispositivos terminales PoE como AP inalámbrico, cámaras IP y sensores industriales. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, industria de la energía, minería, petróleo y transporte marítimo. Escenas industriales como la metalurgia y la energía verde, la construcción forma una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

100M RJ45 y puerto SC

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite la combinación de puerto RJ45 de 10/100M y puerto de fibra SC de 155M, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

InteligenteFuente de alimentación PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇2* Los puertos 10/100Base-TX RJ45 pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en varios escenarios en el campo industrial.

Estable y fiable

◇CCC, CE, FCC, RoHS.

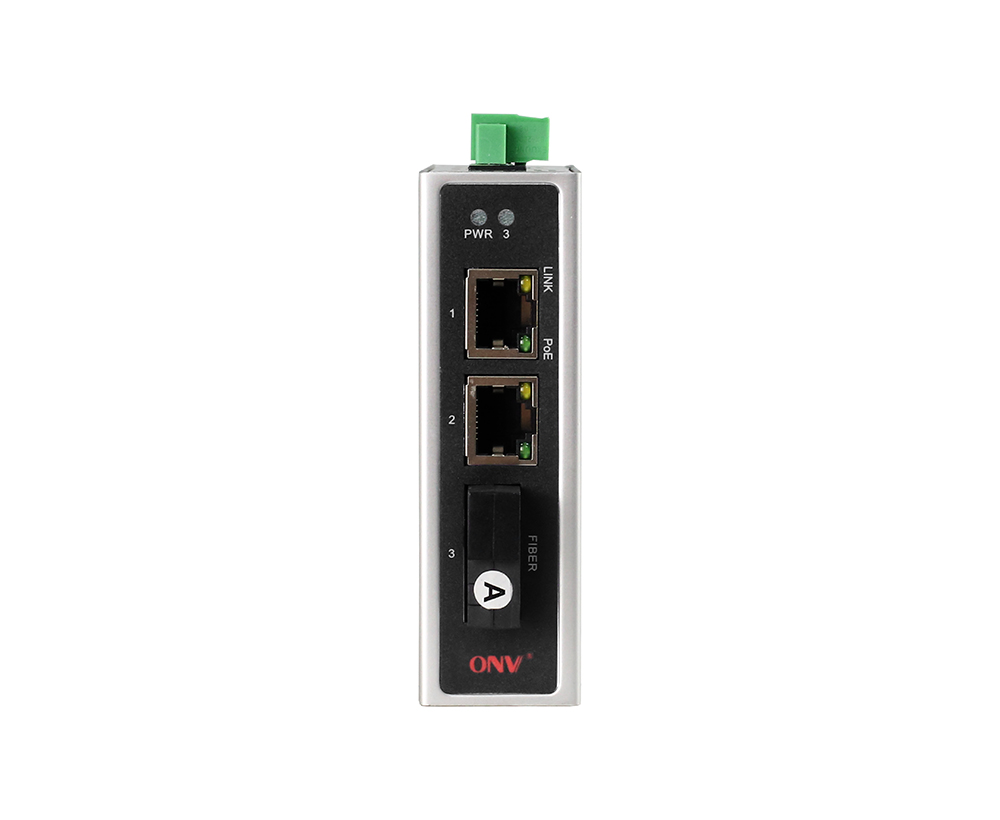

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace,YPoE.

◇Bajo consumo de energía, sin ventilador, carcasa de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

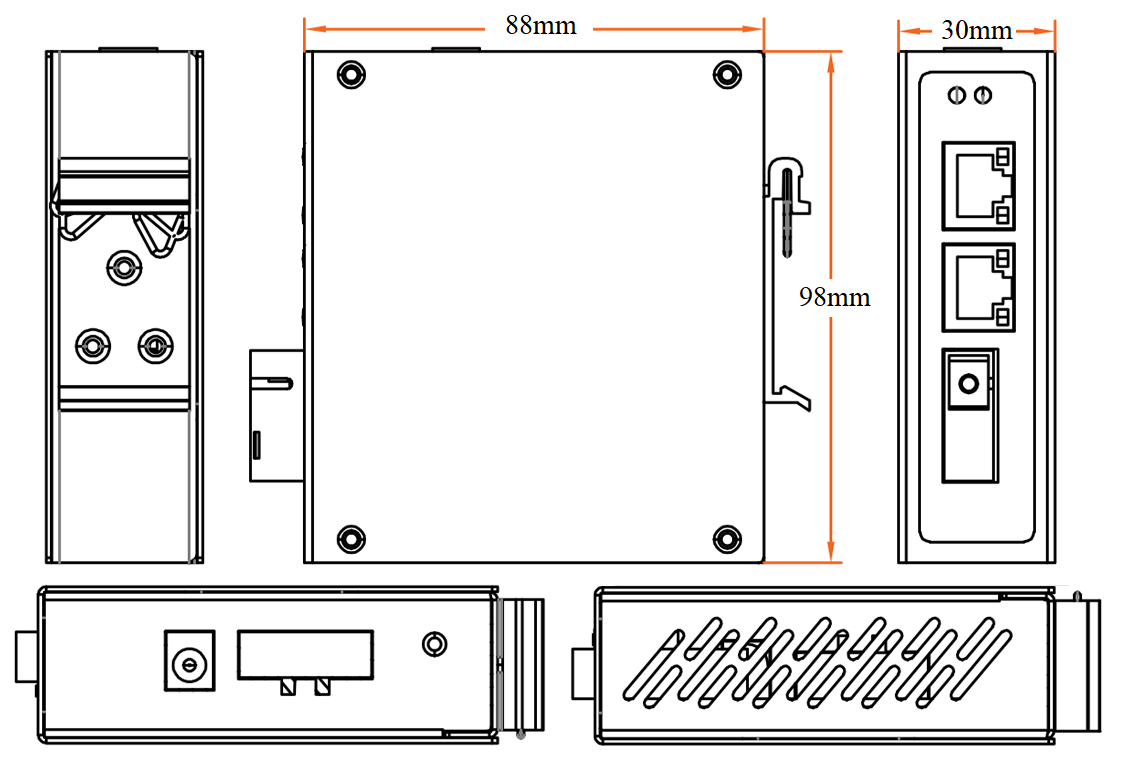

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS1032PF	PoE industrial no gestionadoInterruptor con 210/100MRJ45Puertos y 1155MUplink SC puerto de fibra (1310nm/20km monomodo de doble fibra óptica módulo). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	36W/60W
ONV-IPS1032PF-A	PoE industrial no gestionadoInterruptor con 210/100MRJ45Puertos y 1155MPuerto de fibra SC de enlace ascendente (módulo óptico de fibra única de modo único de 1310nm/20km). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	36W/60W
ONV-IPS1032PF-B	Interruptor industrial Unmanaged del PoE con los 210/100MRJ45Puertos y 1155MUplink SC puerto de fibra (1550nm/20km de modo único módulo óptico de fibra única). El puerto 1-2 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	36W/60W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial de 3 puertos 10/100M	1	SPor et
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

SUMINISTRO DE ENERGÍA

Producto

Modelo

Descripción

Unidad

Adaptador de escritorio 36W

GWS-AP36-52

Escritorio 36W solo conjunto de adaptador de potencia de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 0.56A

Voltaje de salida: DC52V, 0.7A

Temperatura de la operación: -20 ℃ a + 65 ℃

Adaptador de escritorio 65W

GWS-AP65-52

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS1032PF
Características de la interfaz
Puerto fijo	1155MUplinkPuerto de fibra SC (Datos) 2 puertos de 10/100Base-TX PoE (datos/poder)
Puerto Ethernet	Puerto 1-2PuedeApoyo 10/100Base-T(X) de detección automática, full/ Semidúplex MDI/ MDI-X self-adaption
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5 o UTP posterior () ≤ 100 metrosS)
Puerto de fibra óptica	El módulo óptico es fibra dual los 20km, puerto del SC
Cable óptico/distancia	Multi-Modo: 850nm/0-550M (en inglés), 1310nm/0-2km, SIngle-Modo: 1310nm/0-40Km, 1550nm/0-120Km.
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	1,0 Gbps (no)N-Bloqueo)
Reenvío Tasa @ 64byte	0.45Mpps
Mac	1K
Memoria de búfer	512K
Marco Jumbo	2048B
Indicador LED	Potencia: PWR (verde), puerto de fibra: 3 (verde),PoE: PoE (verde),Red: Enlace (Amarillo)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-2
Pin de la fuente de alimentación	1/2 ( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 En el af/at
Consumo de energía	En espera <3W, af<30 a plena carga, en <60W
Voltaje de trabajo	DC44-56V, terminal industrial 3P yDC Jack,Apoyo anti-protección inversa
Suministro de energía	No, fuente de alimentación industrial opcional 48V/36W o 48V/60W
Parámetro físico
Operación TEp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	988830mm
Peso neto/bruto	0,25Kg/0,35Kg
Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
