Conmutador PoE industrial de 6 puertos Gigabit-Interruptor PoE industrial

Conmutador PoE industrial de 6 puertos Gigabit

Modelo： ONV-IPS3064PF

Conmutador PoE industrial no administrado con puertos RJ45 de 4*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

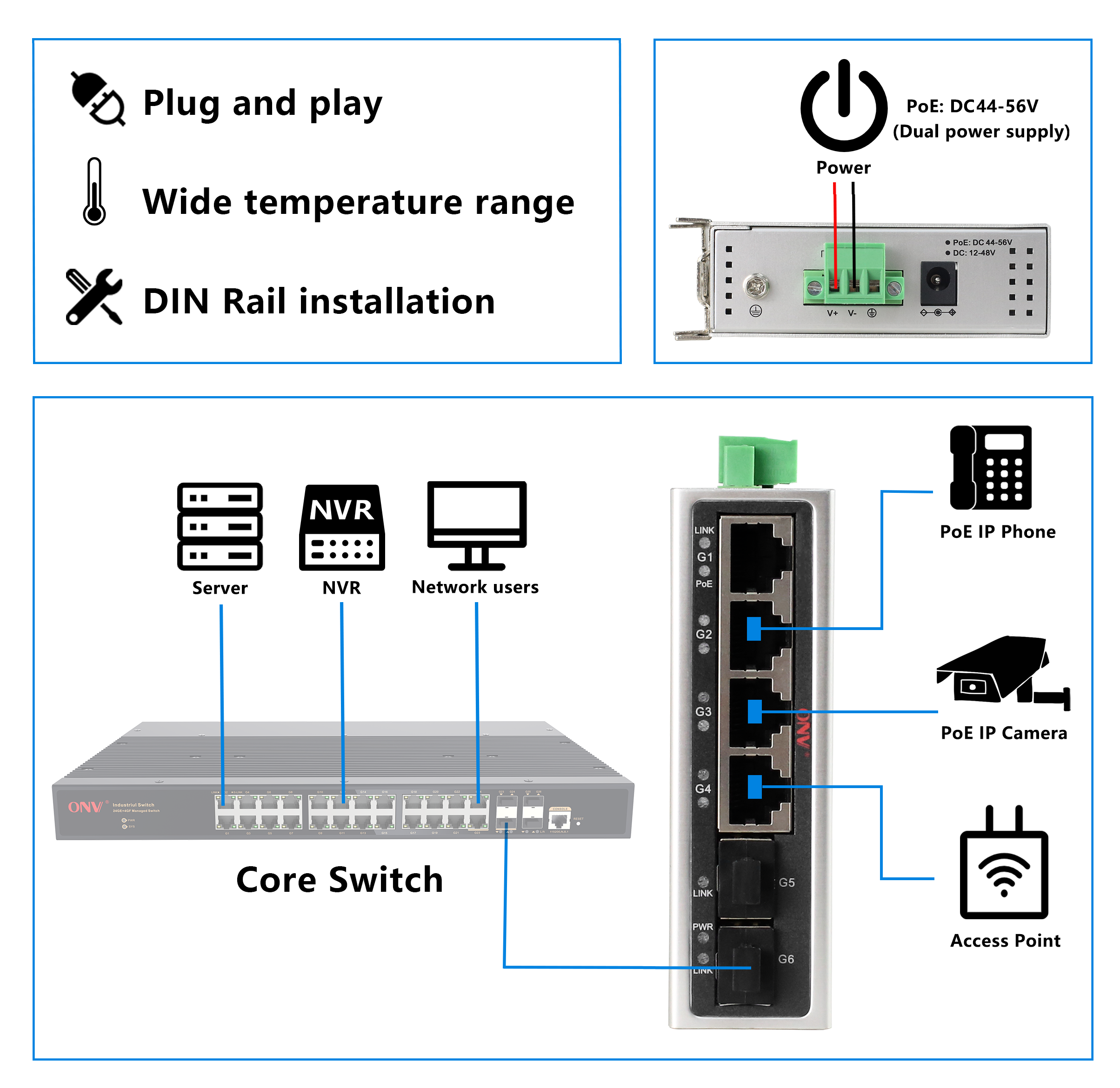

ElONV-IPS3064PFEs aGInterruptor industrial de la fibra del PoE del igabitDesarrollado de forma independiente por ONV. Tiene 4*10/100/1000Base-T adaptativoPuertos RJ45 y 2 * 1000Base-XUplinkPuertos de la fibra de SFP.Puerto 1-4Puede apoyar IEEE802,3Estándar de af/at PoEY sPotencia PoE de puerto ingle de hasta 30W.Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a dispositivos terminales PoE como AP inalámbrico, cámaras IP y sensores industriales a través del cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, industria de la energía, minería, petróleo y transporte marítimo. Escenas industriales como la metalurgia y la energía verde, la construcción forma una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso Gigabit, puerto de fibra SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇SUpportGigabitRJ45PuertoYSFP pInformación sobre ortCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

InteligenteFuente de alimentación PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇4*10/100/1000Los puertos RJ45 Base-T pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en diversos escenarios en el campo industrial.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

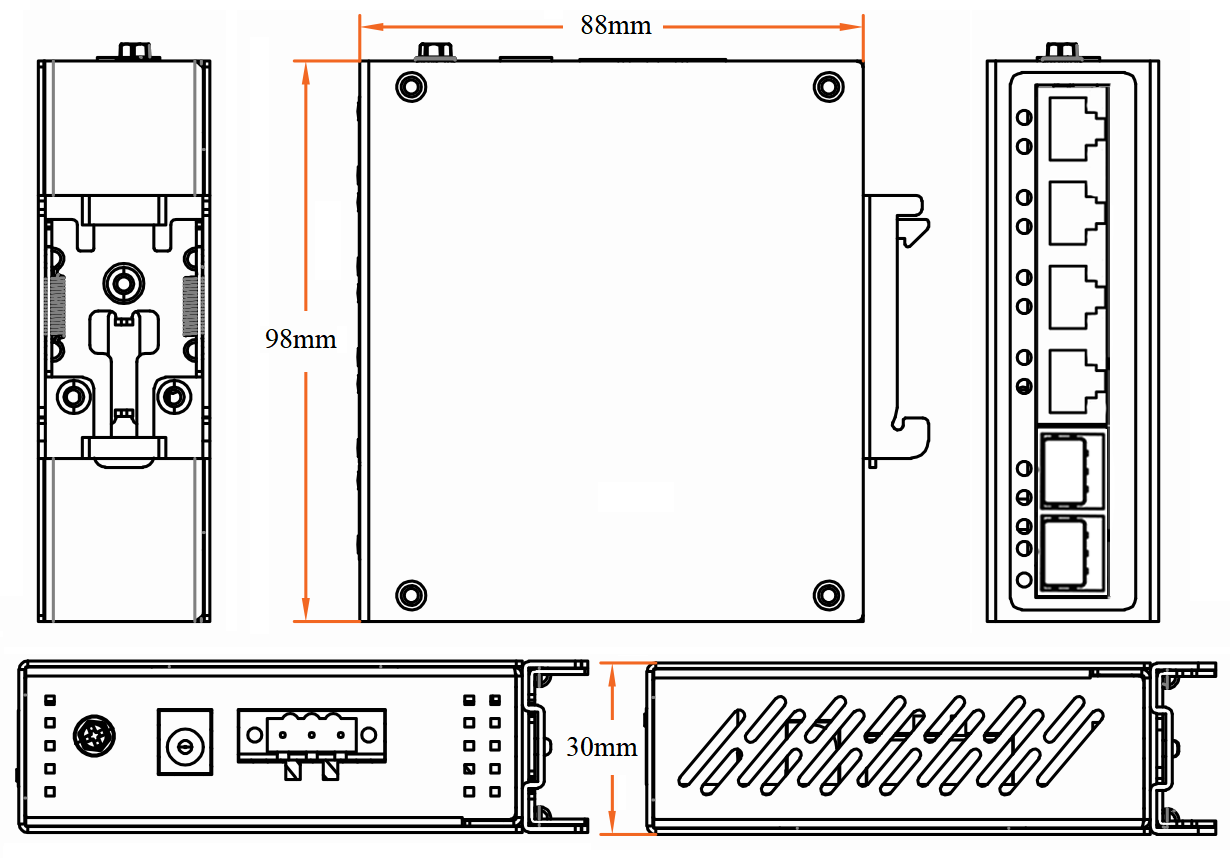

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS3064PF	Interruptor industrial Unmanaged del PoE con los puertos RJ45 de los 410/100/1000M y los 21000MUplinkSFPFibraPuertos. El puerto 1-4 puede apoyar IEEE802,3Af/at estándar PoE. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	60W/120W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	6-puertoGInterruptor industrial del PoE del igabit	1	SPor et
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

SUMINISTRO DE ENERGÍA

Producto	Modelo	Descripción	Unidad
Adaptador de escritorio 65W	GWS-AP65-52	Escritorio 65W conjunto único de adaptador de potencia de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.1A Voltaje de salida: DC52V, 1.25A Temperatura de la operación: -20 ℃ a 65 ℃	PC
Adaptador de escritorio 110W	GWS-AP110-52	Escritorio 110W conjunto único de adaptador de potencia de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.0A Voltaje de salida: DC52V, 2.15A Temperatura de la operación: -20 ℃ a 65 ℃	PC
Fuente de alimentación industrial del carril del estruendo 60W	GWS-DP60-48	Carril DIN 60W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A Voltaje de salida: DC48V, 1.25A Temperatura de la operación: -40 ℃ a 70 ℃	PC
Fuente de alimentación industrial de carril DIN 120W	GWS-DP120-48	Carril DIN 120W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A Voltaje de salida: DC48V, 2.5A Temperatura de la operación: -40 ℃ a 70 ℃	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS3064PF
Características de la interfaz
Puerto fijo	2 * 1000Base-X enlace ascendente SFPFibraPuertos (Datos) Puertos de 4*10/100/1000Base-T PoE (datos/ Potencia)
Puerto Ethernet	Puerto 1-4Puede sUpport 10/100/1000Base-T(X)Auto-detección,FUll/(en inglés) Semidúplex MDI/ MDI-X self-adaption
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metroS) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metroS)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC).
Cable óptico/distancia	Multi-modo: 850nm/ 0-550m, 1310nm/ 0-2km, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	12Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	8,93 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K
Indicador LED	Potencia: PWR (Verde), Red: Link G1-G6 (Verde),Puerto de fibra: G5-G6 (verde),POE: PoE G1-G4 (Verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-4
Pin de la fuente de alimentación	1/2 ( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 En el af/at
Consumo de energía	Standby<5W, carga completa Af <60W,A <120W
Voltaje de entrada/interfaz	DC44-56V, terminal industrial 3P yDC Jack de poder,Apoyo anti-protección inversa
Suministro de energía	No, fuente de alimentación industrial opcional 48V/36W o 48V/60W
Parámetro físico
Operación TEp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	988830mm
Peso neto/bruto	0,25Kg/0,35Kg
Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS): 10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
