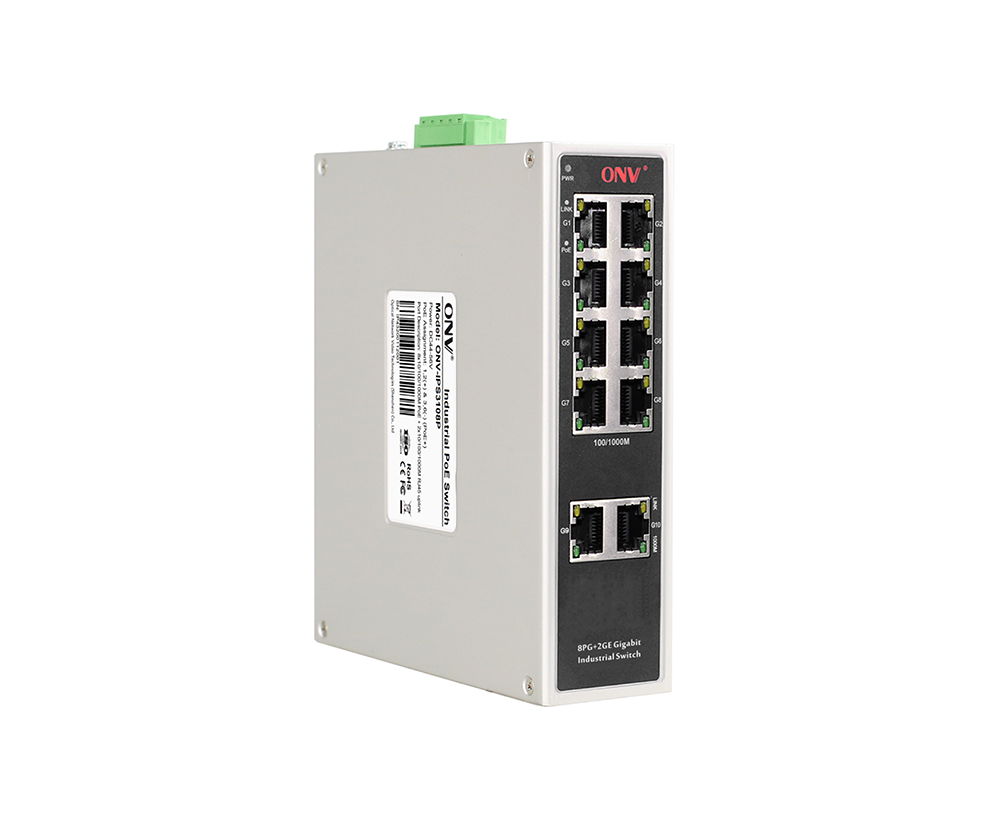

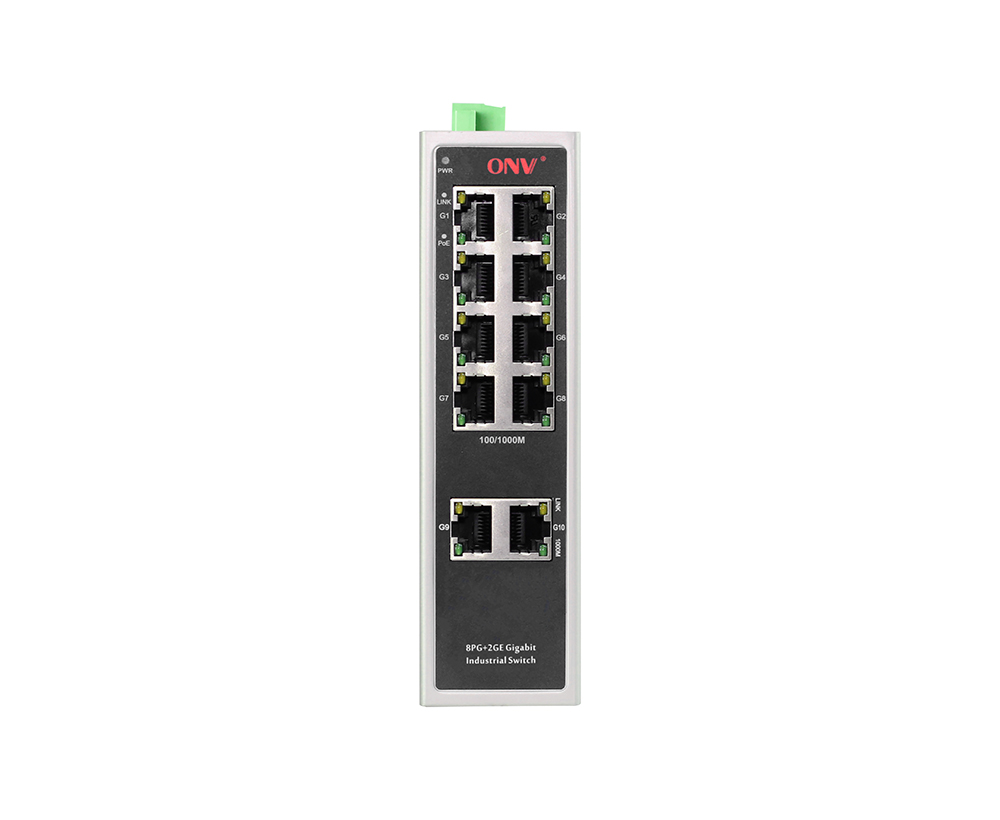

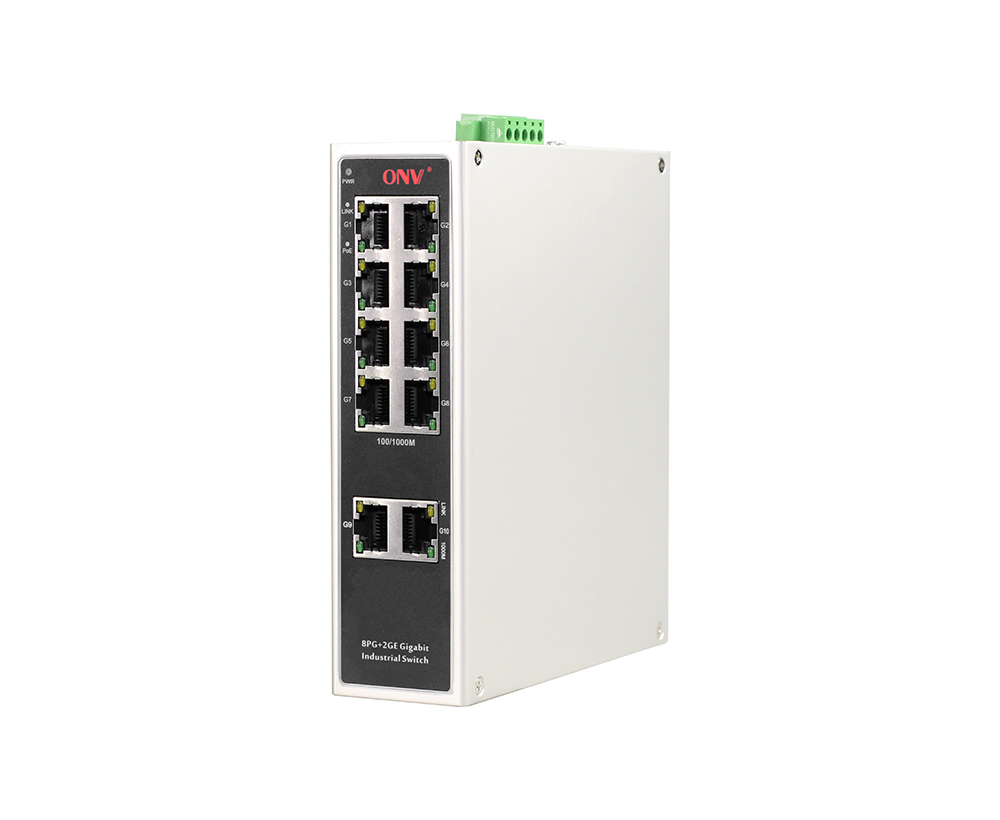

Conmutador PoE industrial de 10 puertos Gigabit

Modelo： ONV-IPS3108P

Conmutador PoE industrial no gestionado con puertos RJ45 de 10*10/100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede apoyar la entrada redundante dual de la fuente de alimentación de DC (terminal de Phoenix) y el montaje del carril del DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

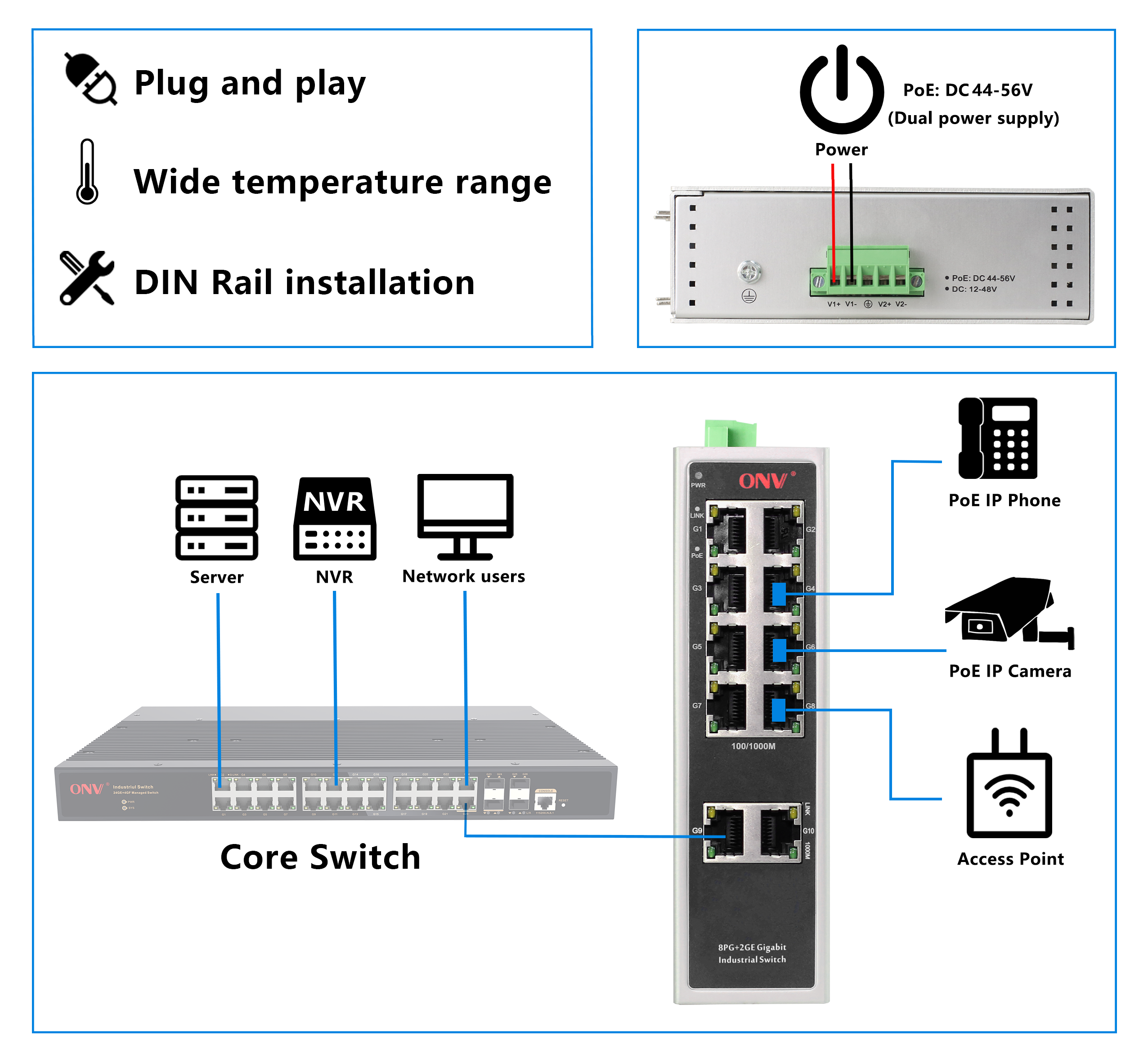

El ONV-IPS3108P es unGSwitch PoE industrial igabit desarrollado independientemente por ONV. Tiene 10*10/100/1000Base-T adaptativoPuertos RJ45. Puerto 1-8Puede apoyar IEEE802,3Estándar de af/at PoEY sPotencia PoE de puerto ingle de hasta 30W.Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a dispositivos terminales PoE como AP inalámbrico, cámaras IP y sensores industriales a través del cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, industria de la energía, minería, petróleo y transporte marítimo. Escenas industriales como la metalurgia y la energía verde, la construcción forma una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso Gigabit

◇Soporte de reenvío de velocidad de línea sin bloqueo.

◇Soporte IEEE802.3x control de flujo full-duplex y control de flujo half-duplex de contrapresión.

◇8*10/100/1000Base-T puertos RJ45 y puerto Gigabit RJ45 de enlace ascendente, conveniente para que los usuarios se conecten de manera flexible a la red para satisfacer las necesidades de red de varios escenarios.

InteligenteFuente de alimentación PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇8* 10/100/1000Los puertos RJ45 Base-T pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en diversos escenarios en el campo industrial.

Estable y fiable

◇CCC,CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR, Link,YPoE.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS3108P	Conmutador PoE industrial no gestionado con puertos RJ45 de 10*10/100/1000M. Puerto 1-8Puede apoyar el estándar IEEE 802,3 af/at PoE. Puede apoyar la entrada redundante dual de la fuente de alimentación de DC (terminal de Phoenix) y el montaje del carril del DIN.	120W/240W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	10-puertoGInterruptor industrial del PoE del igabit	1	SPor et
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

Carril DIN 120W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A

Voltaje de salida: DC48V, 2.5A

Temperatura de la operación: -40 ℃ a 70 ℃

Fuente de alimentación industrial de carril DIN 240W

GWS-DP240-48

Carril DIN 240W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A

Voltaje de salida: DC48V, 5.0A

Temperatura de la operación: -40 ℃ a 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS3108P
Características de la interfaz
Puerto fijo	Puertos de 810/100/1000Base-T PoE (datos/ Potencia) 210/100/1000Base-T uplink puertos RJ45 (Datos) 2 setSV +, V-potencia de CC redundantePuerto(5P)IndustrialTerminal Phoenix
Puerto Ethernet	PuertoG1-G10 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	20Gbps (no)N-Bloqueo)
Reenvío Tasa @ 64byte	14,88 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K
Indicador LED	Potencia: PWR (GReen,PoE: PoE G1-G8 ()GReen,Red: Vínculo G1-G10 (YEllow)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Pin de la fuente de alimentación	1/2(+) 3/6(-)
Potencia máxima por puerto	30W,IEEE 802,3 En el af/at
Consumo de energía	Espera <8W, carga completa af<120W,A <240W
Voltaje de entrada/interfaz	DC44-56 añosV, terminal industrial de 5P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/120W o 48V/240W fuente de alimentación industrial
Parámetro físico
Operación TEp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	15513544mm
Peso neto/bruto	0,6 kg/ 0.8Kg

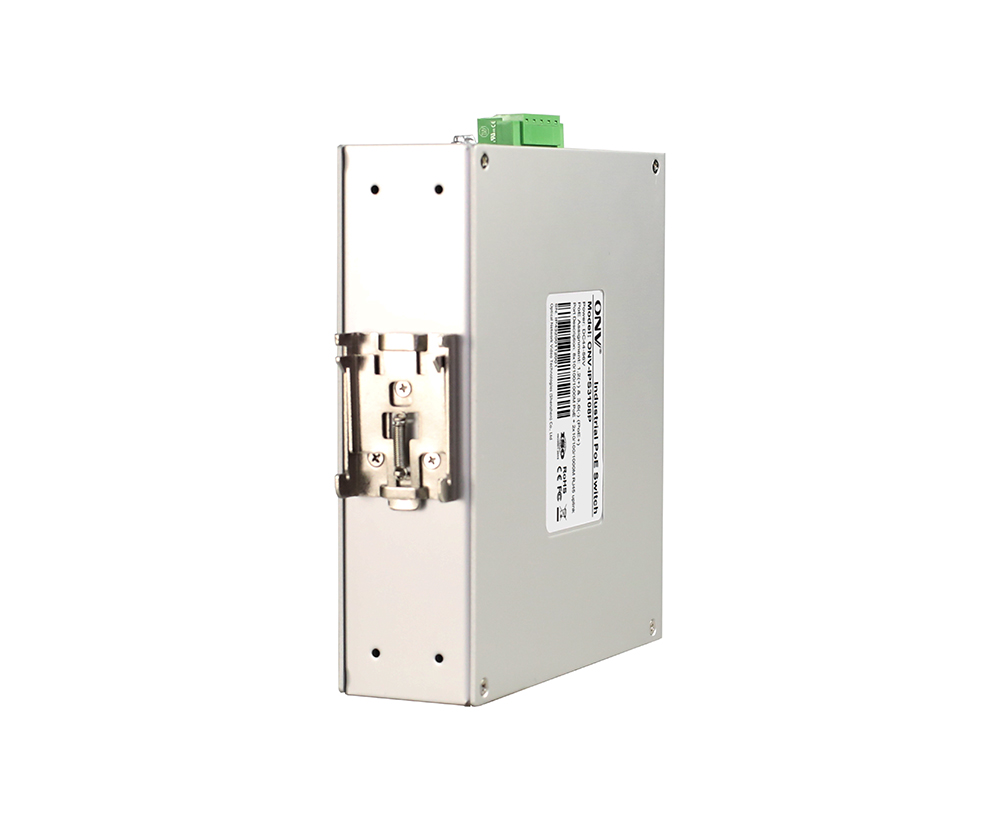

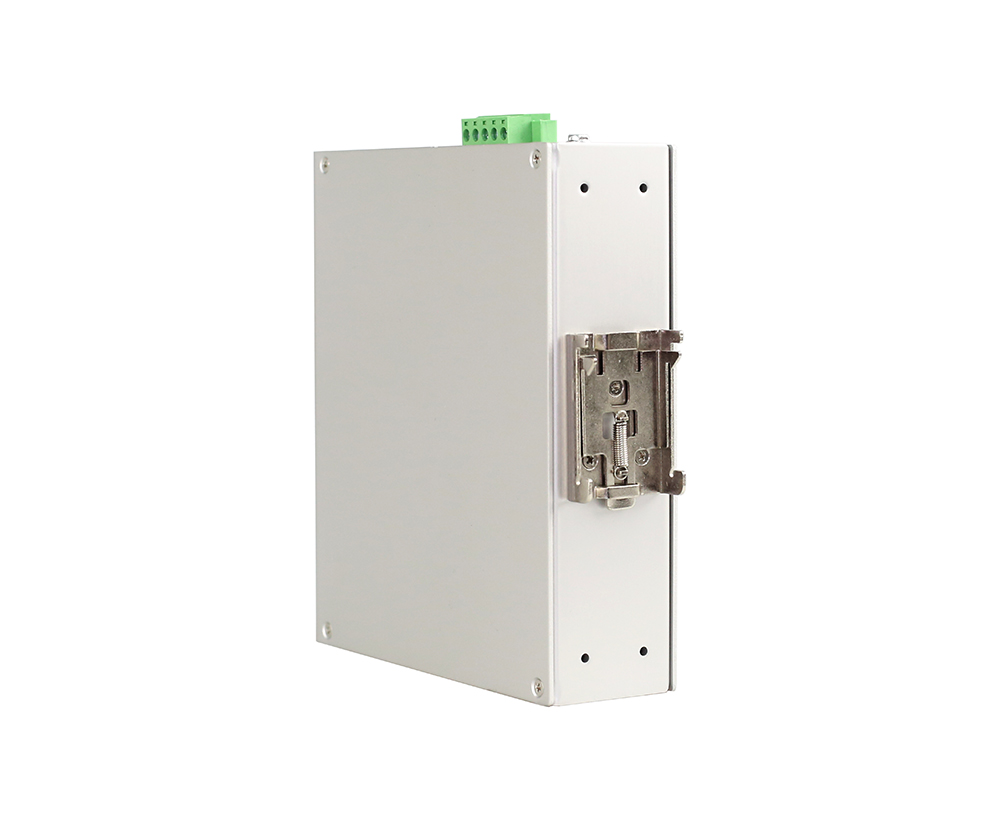

Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
