Conmutador PoE industrial gestionado Gigabit de 10 puertos

Modelo： ONV-IPS3010PFM

Conmutador PoE industrial gestionado L2 con puertos de fibra SFP de enlace ascendente de 2*100/1000M y puertos RJ45 de 8*10/100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede apoyar la entrada redundante dual de la fuente de alimentación de DC (terminal de Phoenix) y el montaje del carril del DIN.

Quiero hacer una investigación

Información general
Especificación técnica

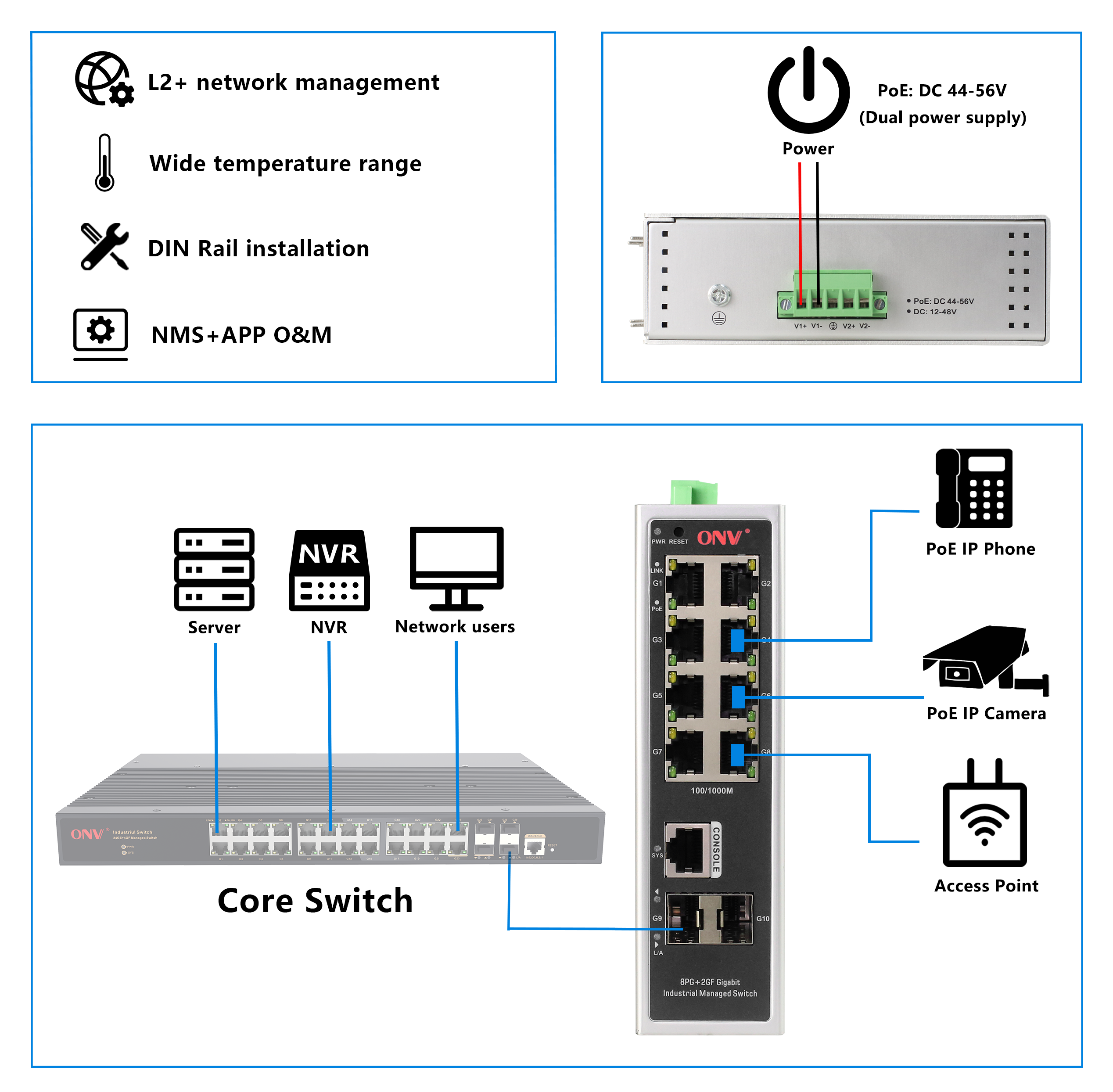

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS3010PFMEs un interruptor industrial manejado gigabit de la fibra del PoEDesarrollado de forma independiente por ONV.Tiene8* 10/100/1000M RJ45 puertos adaptativos y 2*100/1000MUplinkPuertos de fibra SFP.Puerto 1-8Puede apoyar IEEE802,3Estándar de af/at PoEY sPoder del PoE del ingle-puerto hasta 30W.Como dispositivo de fuente de alimentación PoE puede detectar y reconocer automáticamente el equipo receptor de energía que cumple con el estándar y suministra energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbricos, cámaras IP, teléfonos VoIP y sensores industriales a través de cables de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, el tránsito ferroviario, la energía eléctrica, la minería, la metalurgia y la energía verde, y escenas industriales como la construcción para establecer una red de comunicación rentable y estable.

La ONV-IPS3010PFM tieneFunciones de gestión de red L2 +. ElPuedeSoporte IPV4 gestión y reenvío de enrutamiento estático, mecanismos completos de protección de seguridad, ACL completo/Políticas de QoS y funciones de VLAN enriquecidas, lo que facilita su administración y mantenimiento. Soporta múltiples protocolos de redundancia de red RSTP (<50ms) para mejorar el backup de enlaces y la fiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de transmisiones importantes. De acuerdo con las necesidades de la aplicación, la administración de la fuente de alimentación PoE, el control de flujo de puertos, la división VLAN, QoS y otras configuraciones de servicios de aplicaciones se pueden realizar a través de métodos de administración de red como Web, CLI, SNMP y Telnet.

CARACTERÍSTICA

Acceso Gigabit

◇Soporte de reenvío de velocidad de línea sin bloqueo.

◇Soporte IEEE802.3x control de flujo full-duplex y control de flujo half-duplex de contrapresión.

◇Admite la combinación de puerto Gigabit RJ45 y puerto SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar de fuente de alimentación IEEE 802,3 af/at PoE, identifica automáticamente el equipo PoE para la fuente de alimentación.

◇Función de gestión de red PoE de soporte, visualización de estado de potencia de puerto, etc. a través de la configuración de gestión de red.

◇8* Los puertos 10/100/1000Base-T RJ45 admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

Fuerte capacidad de procesamiento de negocios

◇Soporte IEEE 802.1Q VLAN.

◇El protocolo de árbol de expansión RSTP de la red en anillo elimina los bucles de capa 2 y realiza la copia de seguridad del enlace.

◇Apoye IGMP Snooping V1/V2 para cubrir las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

◇Admite QoS, tres modos de prioridad basados en el puerto, basados en 802,1 P y basados en DSCP, y cuatro algoritmos de programación de colas: SP, WRR y WFQ.

◇La agregación estática y la agregación dinámica aumentan de manera efectiva el ancho de banda del enlace, logran el equilibrio de carga y la copia de seguridad del enlace, y mejoran la confiabilidad del enlace.

◇Admite ACL para filtrar paquetes de datos mediante la configuración de reglas coincidentes, operaciones de procesamiento y permisos de tiempo para proporcionar estrategias de control de acceso de seguridad flexibles.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

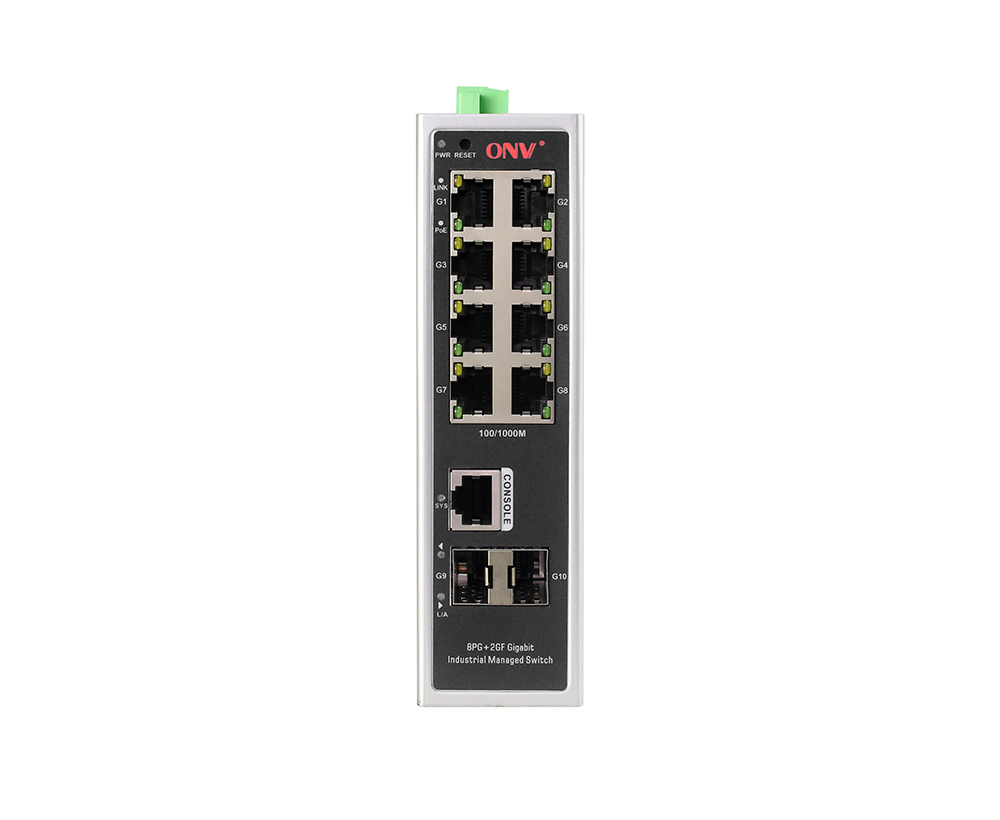

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link, L/A y PoE.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Monitoreo de CPU, monitoreo de memoria y detección de Ping.

◇Los registros del sistema y las estadísticas del tráfico portuario facilitan la optimización y la transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de redes web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de gestión y mantenimiento.

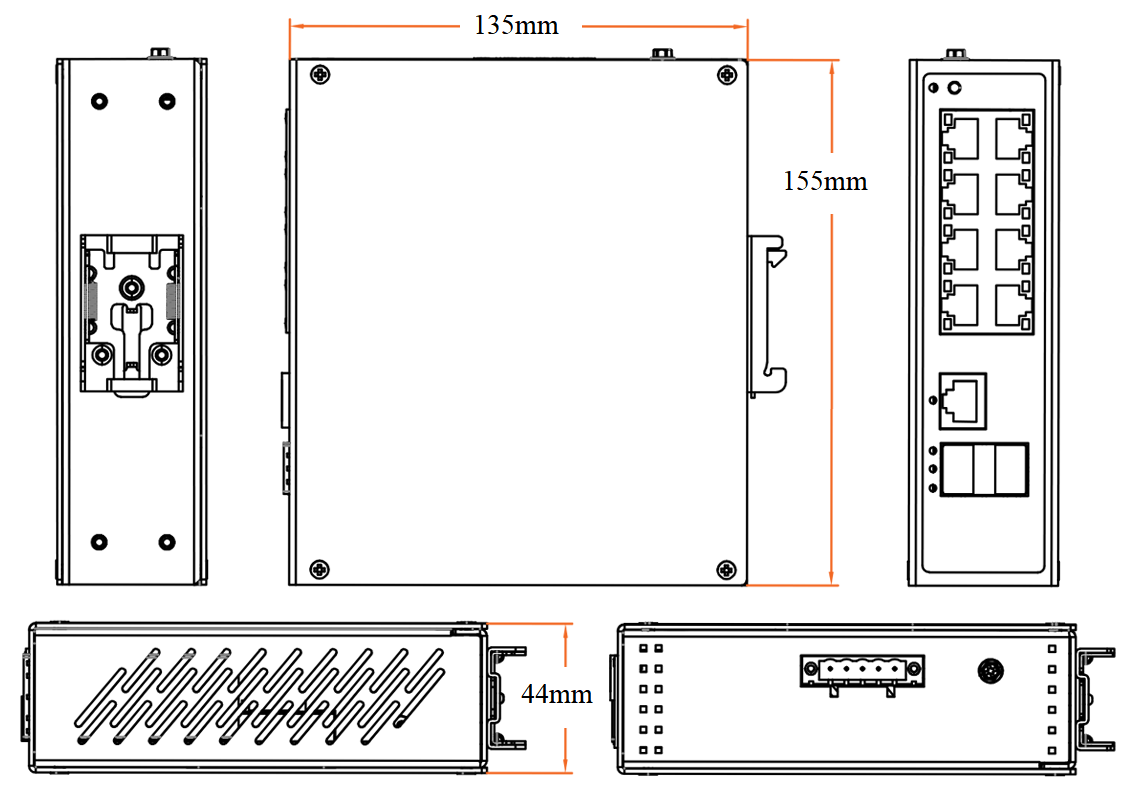

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS3010PFM	Conmutador PoE industrial gestionado L2 + con2100/1000MUplinkSFPFibraPuertosY8Puertos del 10/100/1000M RJ45. Puerto 1-8Puede apoyar IEEE802,3Af/at estándar PoE.Puede apoyar la entrada redundante dual de la fuente de alimentación de DC (terminal de Phoenix) y el montaje del carril del DIN.	120W/240W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	10-puertoGConmutador PoE industrial gestionado igabit	1	SPor et
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	Módulo óptico industrial, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, Interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, Interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial, 1,25g monomodo de fibra única tx1310nm/RX1550nm, distancia de transmisión: los 20km, Interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial, 1,25G de modo único de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, Interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial, 1,25g monomodo de fibra única tx1310nm/RX1550nm, distancia de transmisión: los 20km, Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico industrial, 1,25G de modo único de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC

SUMINISTRO DE ENERGÍA

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS3010PFM
Características de la interfaz
Puerto fijo	1 * puerto de la consola RS232 (115200,N,8,1) Puertos de 810/100/1000Base-T PoE (datos/poder) 2100/1000Base-X uplink puertos de fibra SFP (datos) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	G1-G8 de puerto puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X autoadaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de la fibra	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC).
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	20Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	14,88 Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
Memoria de búfer	4,1 M
Mac	8K
Indicador LED	Red: G1-G8 de enlace (amarillo), Puerto de fibra: G9-G10 L/A (verde), Potencia: PWR (verde), Sistema: SYS (verde), PoE: G1-G8 PoE (verde)
Reinicio del interruptor	Mantenga presionado el interruptor de reinicio durante 10 segundos y libelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Gestión de PoE	Visualización del estado de trabajo del PoE del puerto, distribución de potencia de salida del PoE del puerto, PoE encendido/apagado, distribución de potencia af/at
Pin de la fuente de alimentación	1/2(+) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Espera <8W, carga completa af<120W, a <240W
Voltaje de entrada/interfaz	DC44-56V, terminal industrial de Phoenix 5P, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/120W o 48V/240W fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	15513544mm
Peso neto/bruto	0,6 kg/0,8 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30, Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: ClaseA IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo de imán pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca CE, comercial, EN62368-1 CE/LVD, FCC Parte 15 ClaseA, RoHS
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Supresión de la tormenta de la difusión basada en tarifa del puerto Gestión de tráfico en tiempo real del puerto (intervalo de flujo) Limite la tasa de tráfico de paquetes en los puertos entrantes y salientes, la mini granularidad es de 16Kbps y el máximo es de 1Gbps
Característica L3	Ruta estática IPV4/ruta predeterminada
VLAN	VLAN basada en el puerto (4K), VLAN basada en el protocolo IEEE802.1q, configuración de puerto de acceso, troncal, híbrido
Agregación de puertos	Agregación dinámica LACP, Agregación estática Máximo 5 grupos de agregación y 8 puertos por grupo
Árbol de expansión	RSTP (IEEE 802,1 w)
ERPS	ERPSv2
Multicast	Multicast VLAN, mecanismo de la salida rápida del usuario, IGMP Snooping v1/v2
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS Algoritmo de programación de colas (SP, WRR, WFQ) Limitación de velocidad basada en el flujo, filtrado de paquetes basado en el flujo Rredirección basada en el flujo, 8 * colas de salida de cada puerto
ACL	ACL basada en puerto y entregada por VLAN La función de filtrado de paquetes L2-L4 puede coincidir con los primeros 80 bytes del paquete y proporcionar información basada en la dirección MAC de origen, dirección MAC de destino, dirección IP de origen, dirección IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP para definir la ACL.
Seguridad	Aislamiento del puerto, supresión del mensaje de difusión del puerto Certificación IEEE802.1X basada en puertos y Mac Gestión jerárquica del usuario y protección de contraseña Certificación AAA & RADIUS, protección de dirección de origen IP
DHCP	Cliente DHCP, DHCP Snooping
Gestión	Gestión de red web (https), detección de ping Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión Protocolo de descubrimiento de capa de enlace (LLDP), registro de trabajo del sistema Configuración de consola/Telnet y CLI, SNMP V1/V2/V3 Reloj NTP, gestión de carga y descarga de archivos HTTP
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
