Conmutador PoE industrial gestionado L2 de 6 puertos Gigabit

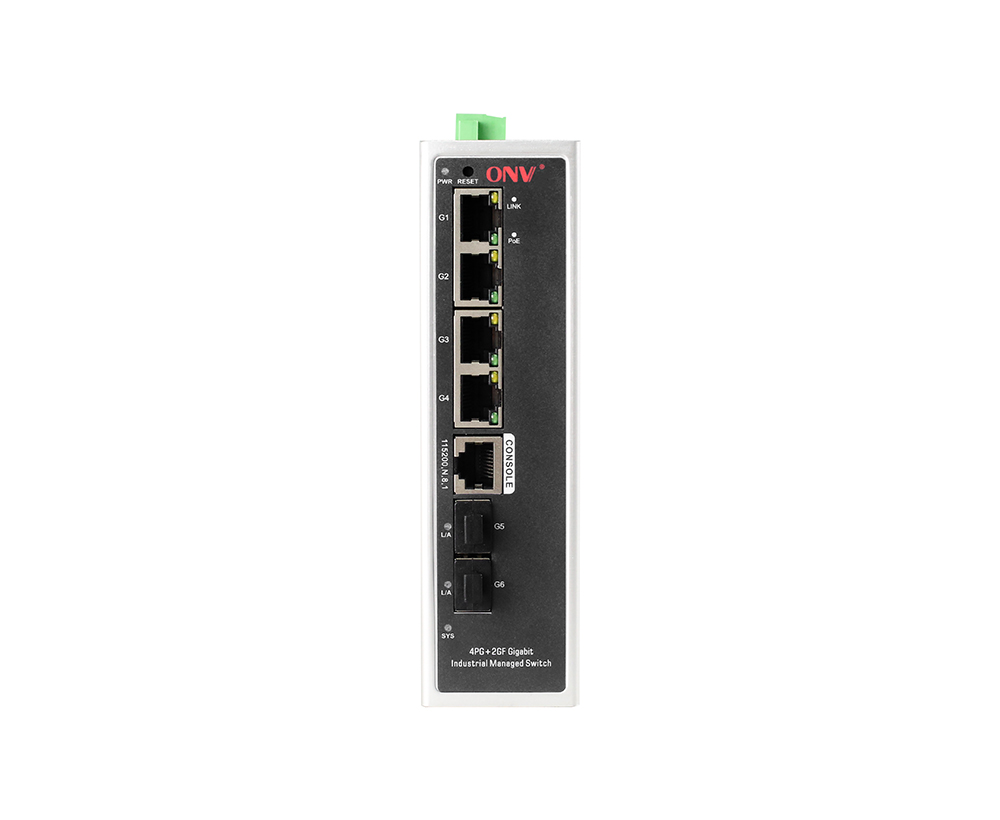

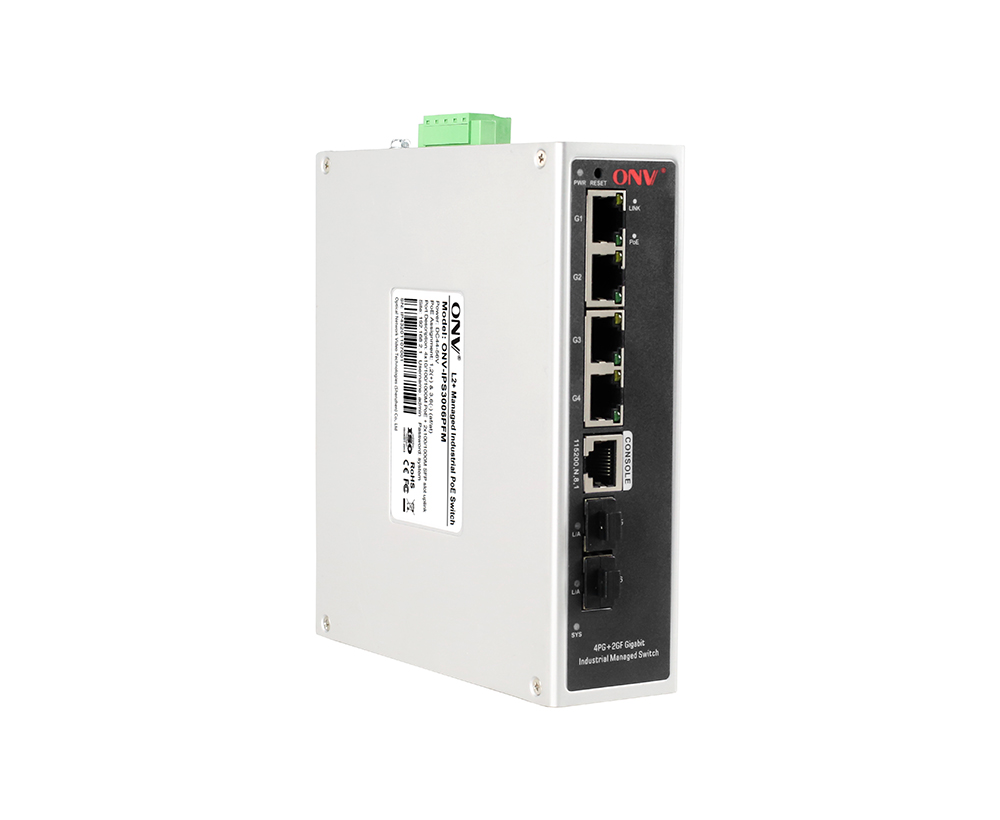

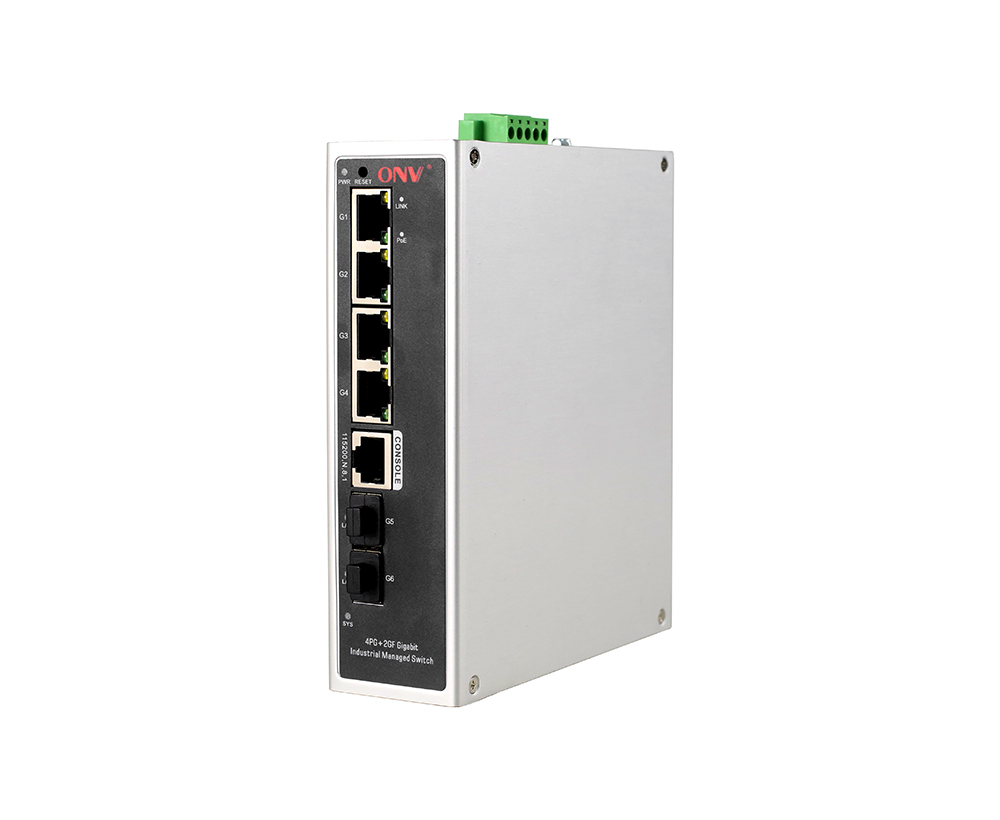

Modelo： ONV-IPS3006PFM

El interruptor industrial manejado L2 de la fibra del PoE con los puertos RJ45 de los 4*10/100/1000M y los 2*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede apoyar la entrada redundante dual de la fuente de alimentación de DC (terminal de Phoenix) y el montaje del carril del DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS3006PFMEs un interruptor industrial manejado gigabit de la fibra del PoEDesarrollado de forma independiente por ONV. Tiene puertos adaptativos RJ45 de 4*10/100/1000M y2*100/1000M uplink puertos de fibra SFP. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE y poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a dispositivos terminales PoE como AP inalámbrico, cámaras IP y sensores industriales a través del cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, industria de la energía, minería, petróleo y transporte marítimo. Las escenas industriales como la metalurgia y la energía verde, la construcción forman unaRed de comunicación rentable, estable, y confiable.

El ONV-IPS3006PFM tiene funciones de gestión de red L2 +. ElPuedeSoporte IPV4 gestión y reenvío de enrutamiento estático, mecanismos completos de protección de seguridad, ACL completo/Políticas de QoS y funciones de VLAN enriquecidas, lo que facilita su administración y mantenimiento. Soporta múltiples protocolos de redundancia de red RSTP (<50ms) para mejorar el backup de enlaces y la fiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de transmisiones importantes. De acuerdo con las necesidades de la aplicación, la administración de la fuente de alimentación PoE, el control de flujo de puertos, la división VLAN, QoS y otras configuraciones de servicios de aplicaciones se pueden realizar a través de métodos de administración de red como Web, CLI, SNMP y Telnet.

CARACTERÍSTICA

Acceso Gigabit

◇Soporte de reenvío de velocidad de línea sin bloqueo.

◇Soporte IEEE802.3x control de flujo full-duplex y control de flujo half-duplex de contrapresión.

◇Admite la combinación de puerto Gigabit RJ45 y puerto SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar de fuente de alimentación IEEE 802,3 af/at PoE, identifica automáticamente el equipo PoE para la fuente de alimentación.

◇Función de gestión de red PoE de soporte, visualización de estado de potencia de puerto, etc. a través de la configuración de gestión de red.

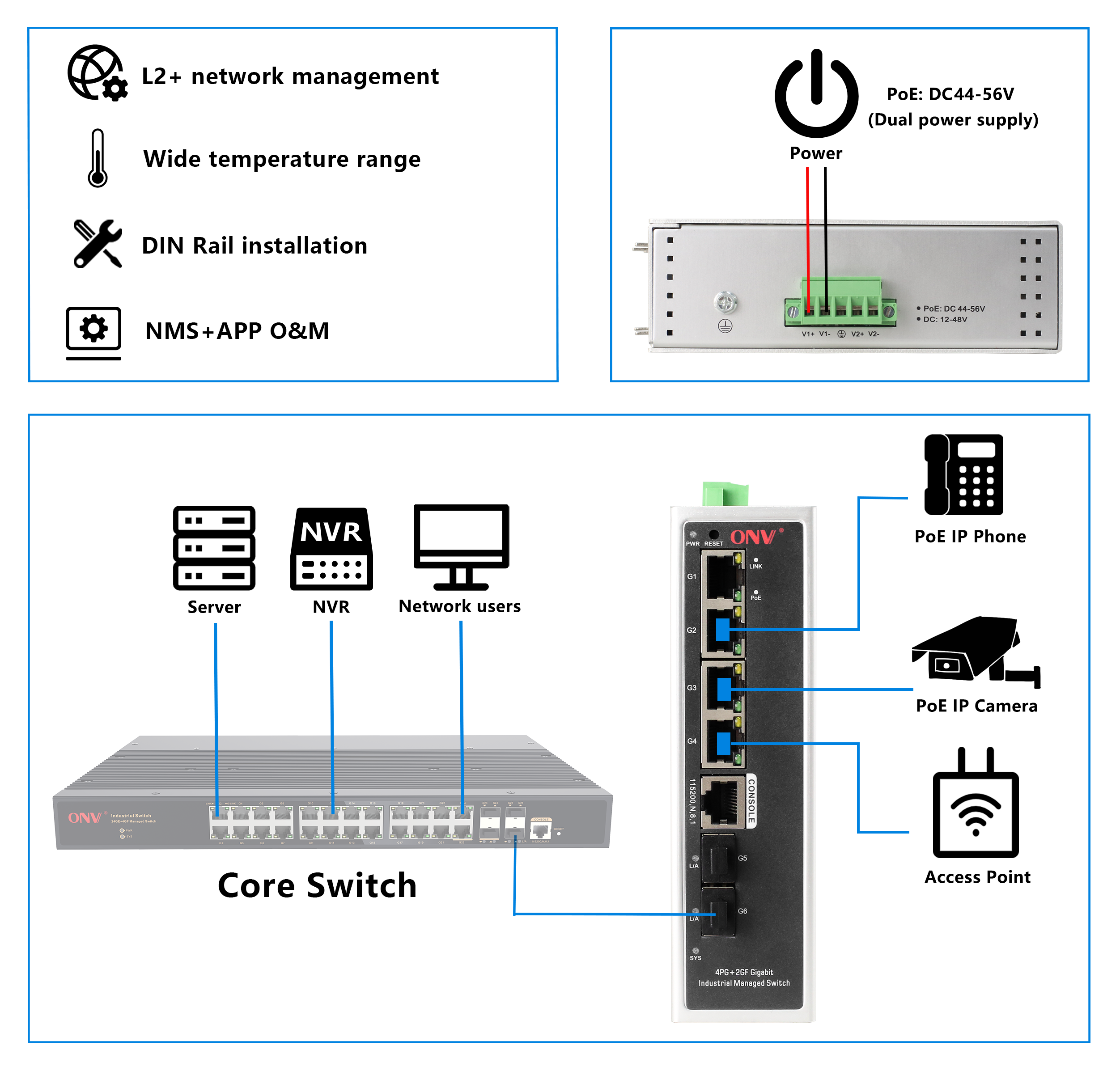

◇Los puertos 4*10/100/1000Base-T RJ45 admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

Fuerte capacidad de procesamiento de negocios

◇Soporte IEEE 802.1Q VLAN.

◇El protocolo de árbol de expansión RSTP de la red en anillo elimina los bucles de capa 2 y realiza la copia de seguridad del enlace.

◇Apoye IGMP Snooping V1/V2 para cubrir las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

◇Admite QoS, tres modos de prioridad basados en el puerto, basados en 802,1 P y basados en DSCP, y cuatro algoritmos de programación de colas: SP, WRR y WFQ.

◇La agregación estática y la agregación dinámica aumentan de manera efectiva el ancho de banda del enlace, logran el equilibrio de carga y la copia de seguridad del enlace, y mejoran la confiabilidad del enlace.

◇Admite ACL para filtrar paquetes de datos mediante la configuración de reglas coincidentes, operaciones de procesamiento y permisos de tiempo para proporcionar estrategias de control de acceso de seguridad flexibles.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link, L/A y PoE.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Monitoreo de CPU, monitoreo de memoria y detección de Ping.

◇Los registros del sistema y las estadísticas del tráfico portuario facilitan la optimización y la transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de redes web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de gestión y mantenimiento.

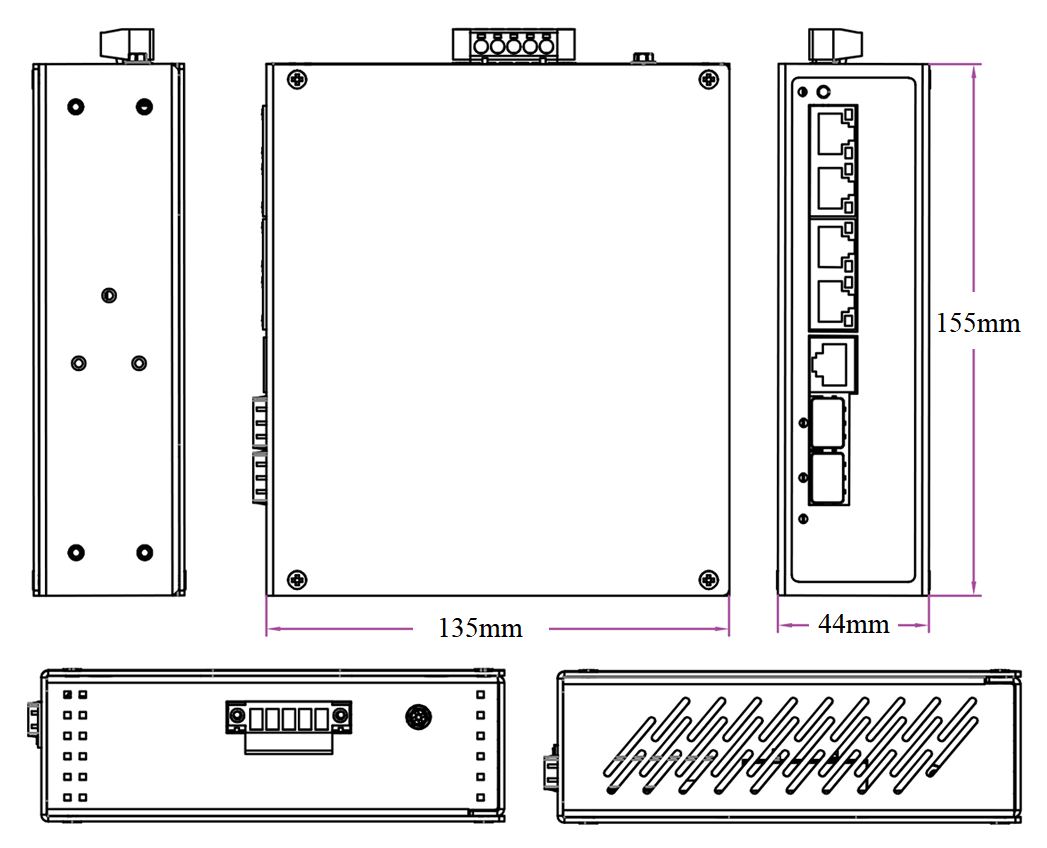

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS3006PFM	L2 + manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 de los 410/100/1000M y los 2100/1000MUplinkSFPFibraPuertos. El puerto 1-4 puede apoyar IEEE802,3Af/at estándar PoE.Puede apoyar la entrada redundante dual de la fuente de alimentación de DC (terminal de Phoenix) y el montaje del carril del DIN.	60W/120W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	6-puertoGConmutador PoE industrial gestionado igabit	1	SPor et
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, SInterfaz C, admite la función DDM y conexión en caliente.	PC

SUMINISTRO DE ENERGÍA

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 60W

GWS-DP60-48

DIN Rai 60W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Voltaje de salida: DC48V, 1.25A

Temperatura de operación:-40 ℃ a + 70 ℃

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

Carril DIN 120W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A

Voltaje de salida: DC48V, 2.5A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS3006PFM
Características de la interfaz
Puerto fijo	1 * puerto de la consola RS232 (115200,N,8,1) Puertos PoE 410/100/1000Base-T (datos/potencia) 2100/1000Base-X uplink puertos de fibra SFP (datos) 2 sets V +, puerto de alimentación DC V-redundante (5P Phoenix terminal)
Puerto Ethernet	Puerto 1-4PuedeApoyo 10/100/1000Base-T(X)Auto-detección,FUll/(en inglés) Semidúplex MDI/ MDI-X self-adaption
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metroS) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metroS)
Puerto de fibra óptica	Gigabit puerto de fibra óptica, por defecto no incluye módulos ópticos (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Gestión de la red Tipo	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	12Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	8,93Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
Mac	2K
Memoria de búfer	4M
Indicador LED	Red: G1-G4 de enlace (Amarillo), Puerto de fibra: G5-G6 L/A (Verde),Potencia: PWR (Verde), Sistema: SYS (Verde), PoE: PoE G1-G4 (Verde)
Reinicio del interruptor	Mantenga presionado el interruptor de reinicio durante 10 segundos y libelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
Puerto PoE	Puerto 1-4
Gestión de PoE	Visualización del estado de trabajo del PoE del puerto, distribución de potencia de salida del PoE del puerto, PoE encendido/apagado, distribución de potencia af/at
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 En el af/at
Consumo de energía	Standby<6W,Carga completaAf <60W, en <120W
Voltaje de entrada/interfaz	DC44-56V, terminal industrial de Phoenix 5P, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/60W o 48V/120W Suministro de energía industrial
Parámetro físico
Operación TEmp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH No condensación
Almacenamiento TEmp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH No condensación
Dimensión (L * W * H)	15513544mm
Peso neto/bruto	0,6 kg/ 0.8Kg

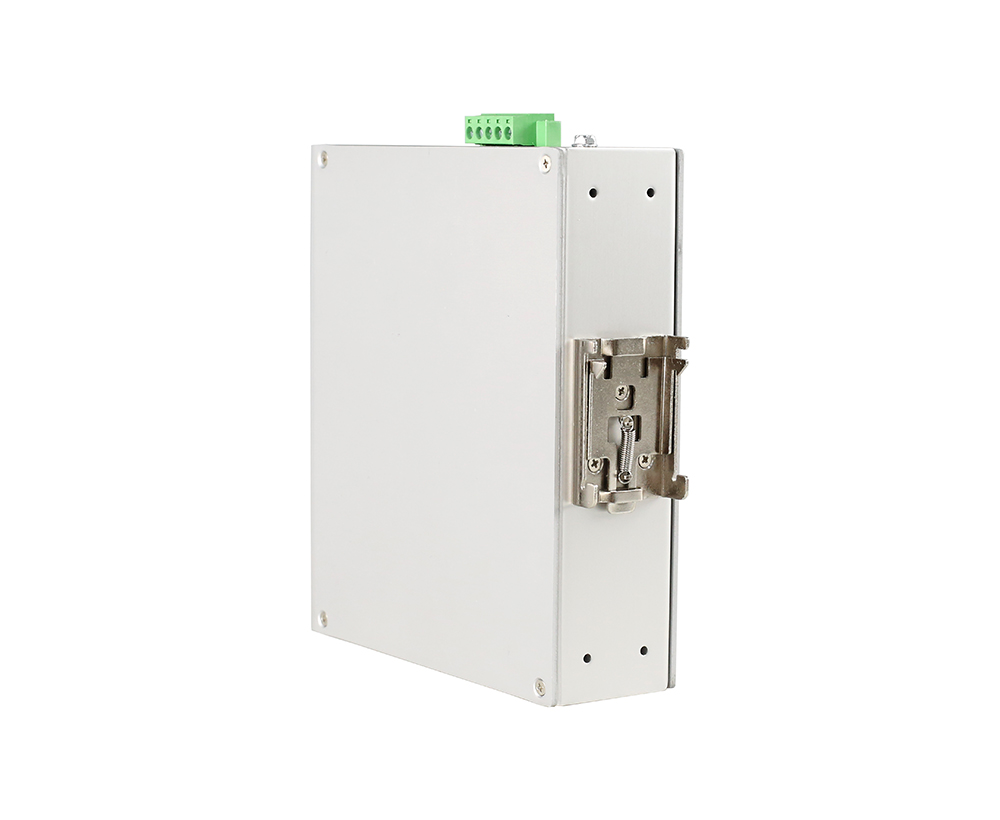

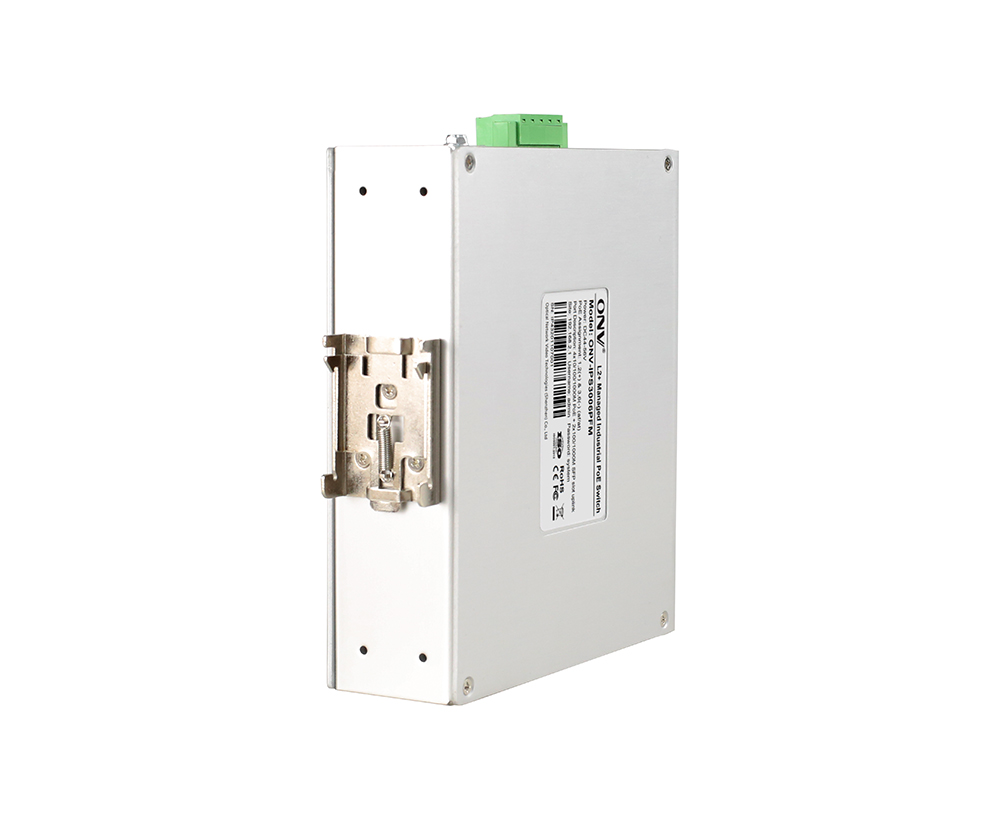

Instalación	Escritorio,35mmDINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: ClaseA IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado):1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca CE, comercial, EN62368-1 CE/LVD, FCC Parte 15 ClaseA, RoHS
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Supresión de la tormenta de la difusión basada en tarifa del puerto Gestión de tráfico en tiempo real del puerto (intervalo de flujo) Limite la tasa de tráfico de paquetes en los puertos entrantes y salientes, la mini granularidad es de 16Kbps y el máximo es de 1Gbps
Característica L3	Ruta estática IPV4/ruta predeterminada
VLAN	VLAN basada en el puerto (4K), VLAN basada en el protocolo IEEE802.1q, configuración de puerto de acceso, troncal, híbrido
Agregación de puertos	Agregación dinámica LACP, Agregación estática Max 3 grupos de agregación y 8 puertos por grupo
Árbol de expansión	RSTP (IEEE 802,1 w)
ERPS	ERPSv2
Multicast	Multicast VLAN, mecanismo de la salida rápida del usuario, IGMP Snooping v1/v2
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS Algoritmo de programación de colas (SP, WRR, WFQ) Limitación de velocidad basada en el flujo, filtrado de paquetes basado en el flujo Rredirección basada en el flujo, 8 * colas de salida de cada puerto
ACL	ACL basada en puerto y entregada por VLAN La función de filtrado de paquetes L2-L4 puede coincidir con los primeros 80 bytes del paquete y proporcionar información basada en la dirección MAC de origen, dirección MAC de destino, dirección IP de origen, dirección IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP para definir la ACL.
Seguridad	Aislamiento del puerto, supresión del mensaje de difusión del puerto Certificación IEEE802.1X basada en puertos y Mac Gestión jerárquica del usuario y protección de contraseña Certificación AAA & RADIUS, protección de dirección de origen IP
DHCP	Cliente DHCP,DHCP Snooping
Gestión	Gestión de red web (https), detección de ping Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión Protocolo de descubrimiento de capa de enlace (LLDP), registro de trabajo del sistema Configuración de consola/Telnet y CLI, SNMP V1/V2/V3 Reloj NTP, gestión de carga y descarga de archivos HTTP
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
