Conmutador PoE industrial gestionado fácil de 10 puertos Gigabit-Interruptor PoE industrial

Conmutador PoE industrial gestionado fácil de 10 puertos Gigabit

Modelo： ONV-IPS5108PFM

El interruptor industrial manejado fácil del PoE con los puertos uplink de la fibra de SFP de los 2*100/1000M y los puertos RJ45 de los 8*10/100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante DC (conexión de terminal 5P Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

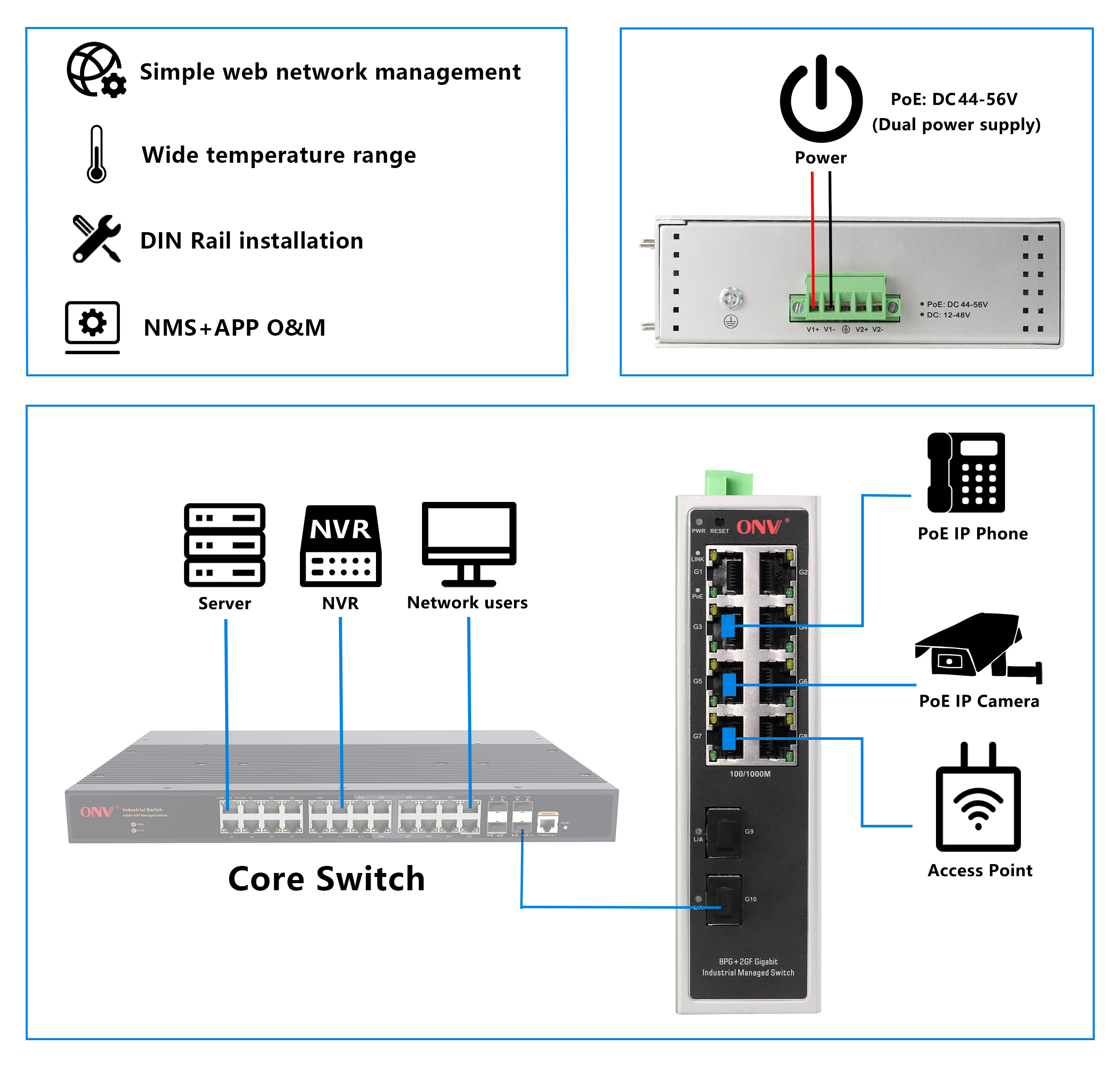

El ONV-IPS5108PFM es un conmutador de fibra PoE industrial gestionado Gigabit Easy desarrollado independientemente por ONV. Tiene puertos adaptativos RJ45 8*10/100/1000Base-T y puertos de fibra SFP de enlace ascendente 2*100/1000Base-X. El puerto 1-8 puede soportar el estándar IEEE 802,3 af/at PoE y una potencia de PoE de puerto único de hasta 30W. Como dispositivo de fuente de alimentación PoE puede detectar y reconocer automáticamente el equipo receptor de energía que cumple con el estándar y suministra energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbricos, cámaras IP, teléfonos VoIP y sensores industriales a través de cables de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, el tránsito ferroviario, la energía eléctrica, la minería, la metalurgia y la energía verde, y escenas industriales como la construcción para establecer una red de comunicación rentable y estable.

La ONV-IPS5108PFM puede apoyar la plataforma de la nube de la gestión de la ONV-NMS y la gestión móvil de la operación y del mantenimiento del APP, que pueden realizar la gestión de la topología de la red, la agregación del vínculo, la gestión del puerto, la gestión del PoE, la operación remota y el mantenimiento, etc. Tiene alta confiabilidad, instalación y mantenimiento fáciles, una función de transferencia rápida, y puertos de acceso múltiples, Adecuado para el acceso a dispositivos LAN de varios tamaños.

CARACTERÍSTICA

GigabitACcess,UPor plinkPuerto de la fibra de SFP

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE 802.3x y half-duplex basado en Backpressure.

◇Admite la combinación de puerto Gigabit RJ45 y puerto de fibra SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇Apoye la función de gestión remota de PoE, realice el poder remoto encendido/apagado del puerto PoE, compruebe el estado de la energía del puerto, consulte la falla del puerto PoE, etc.

◇Los puertos RJ45 8*10/100/1000Base-T pueden admitir la potencia PoE para satisfacer las necesidades de monitoreo de seguridad, sistema de teleconferencia, cobertura inalámbrica y otros escenarios.

Optimización extrema, aplicación minimalista

◇Alarma de falla en tiempo real y ubicación de falla.

◇Actualización remota, reinicio remoto y restablecimiento de fábrica.

◇Plataforma local, plataforma en la nube y gestión de operación y mantenimiento de aplicaciones móviles.

◇Gestión de topología de red visualizada, división de VLAN, QoS, agregación de enlaces, gestión de redes de anillo, duplicación de puertos, control de puertos y gestión de ancho de banda.

◇De acuerdo con los requisitos de la aplicación de la industria, se descartan las configuraciones complejas de administración de red, se conservan las funciones prácticas de administración de red y la implementación de la red y la operación y el mantenimiento centralizados se pueden realizar rápidamente a través de la plataforma de operación y mantenimiento.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

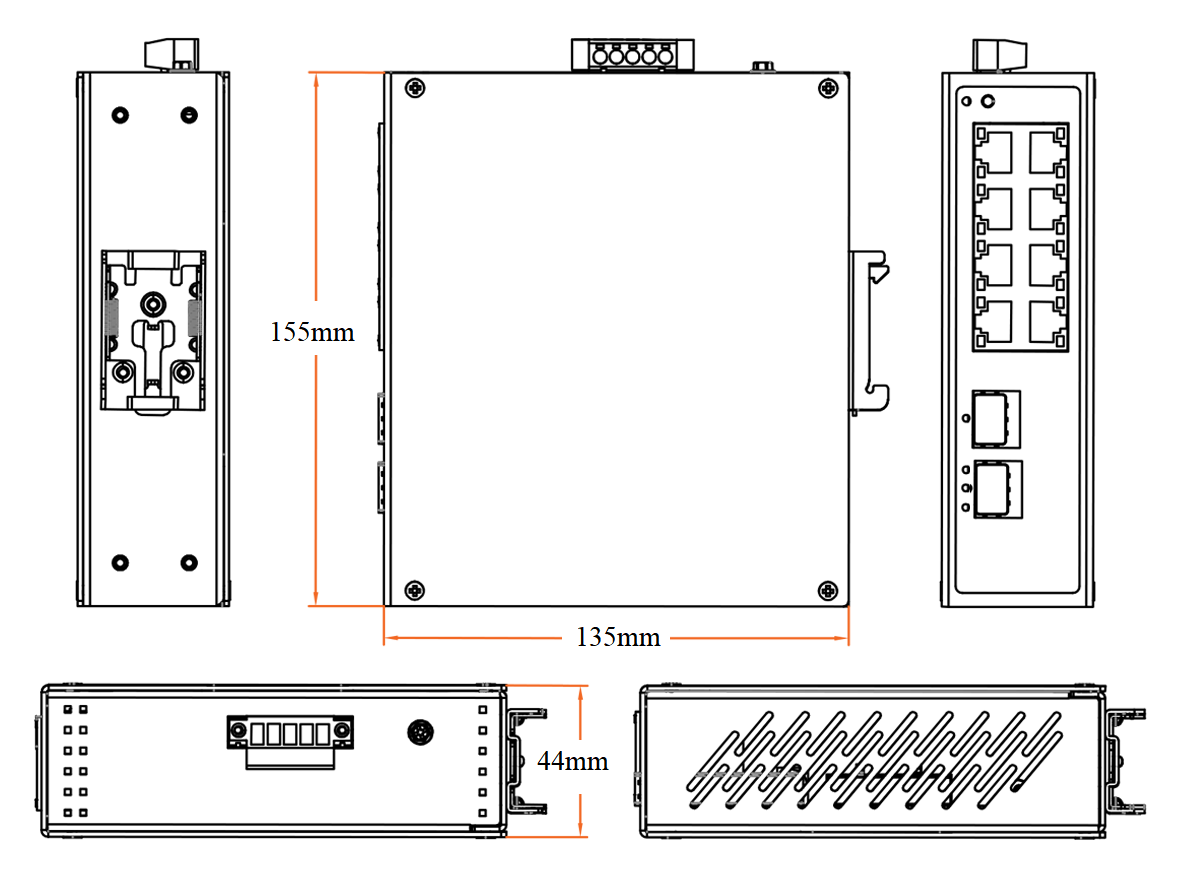

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS5108PFM	EAsyInterruptor industrial manejado del PoE con2100/1000MUplinkSFPFibraPuertosYPuertos de los 810/100/1000M RJ45. El puerto 1-8 puede apoyar IEEE802,3Af/at estándar PoE. Puede apoyar la entrada de energía redundante dual de DC ()5Conexión terminal P Phoenix) y montaje en carril DIN.	120W/240W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	10-puertoGIgabitEAsyGestionadoConmutador PoE industrial	1	SPor et
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	Módulo óptico industrial, 1,25G fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	Módulo óptico industrial, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-G	Módulo óptico industrial, 1,25g monomodo de fibra única tx1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial, 1,25G de modo único de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2612-T-SC-G	Módulo óptico industrial, 1,25g monomodo de fibra única tx1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	Módulo óptico industrial, 1,25G de modo único de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C, admite la función DDM y conexión en caliente.	PC

SUMINISTRO DE ENERGÍA

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

DENRail 120W conjunto único de fuente de alimentación de salida

Voltaje de entrada:AC100V ~ 240V 50-60Hz,2.3A

Voltaje de salida:DC48V,2.5A

Temperatura de la operación:-40 ℃A+ 70 ℃

Fuente de alimentación industrial de carril DIN 240W

GWS-DP240-48

DENRail 240W conjunto único de fuente de alimentación de salida

Voltaje de entrada:AC100V ~ 240V 50-60Hz,3.0A

Voltaje de salida:DC48V,5.0A

Temperatura de la operación:-40 ℃A+ 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS5108PFM
Características de la interfaz
Puerto fijo	Puertos PoE 810/100/1000Base-T (Datos/ Potencia) 2100/1000Base-X uplink SFPFibraPuertos (datos) 2 set V, potencia DC V-redundantePuerto()5PIndustrialTerminal Phoenix
Puerto Ethernet	Puerto 1-8 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 o posterior UTP (≤ 100 metros)
Puerto de fibra óptica	Interfaz óptica Gigabit, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/0-40km, 1550nm / 0-120km
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Alambre-velocidad completa)
Capacidad de conmutación	20Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	14,88 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K

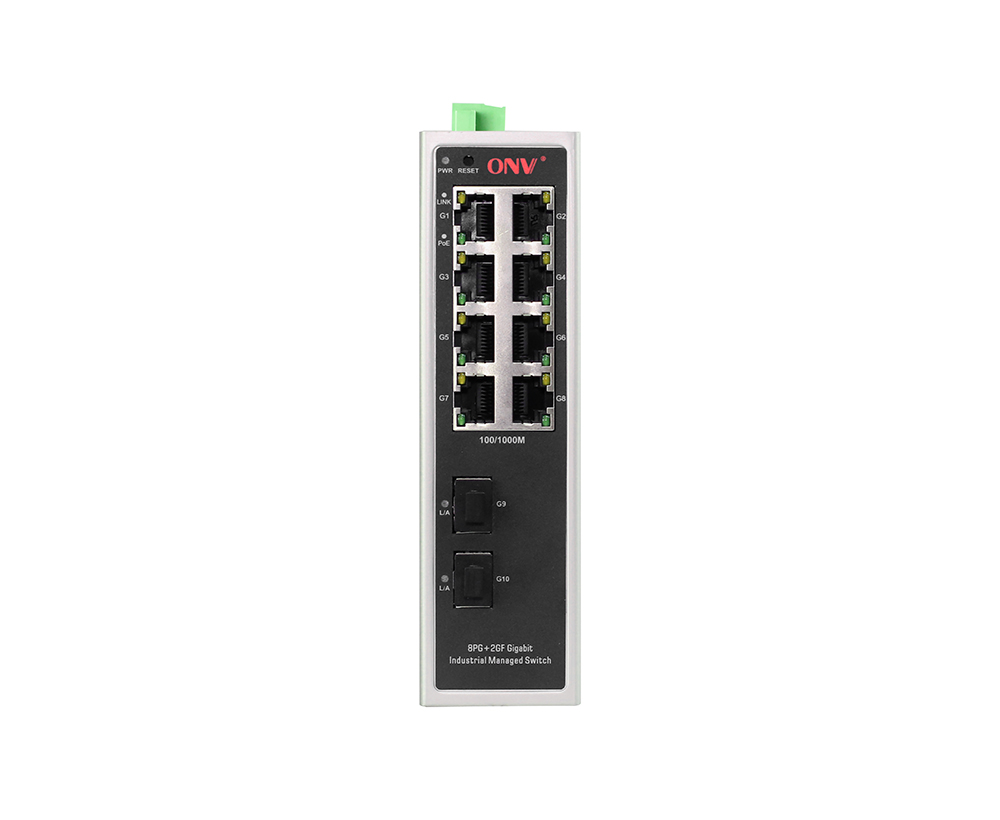

Indicador LED	Potencia: PWR (verde), Red: Enlace (amarillo), PoE: G1-G8 PoE (verde), Puerto de fibra: G9-G10 (verde)
RestablecerSBruja	Presione durante 6 segundos y luego suelte para restaurar la configuración de fábrica Presione dos veces (intervalo de 1 segundo) para cambiar aONUGestionarDEstado
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Gestión de PoE	Encendido/apagado remoto del puerto PoE, alimentación del puerto y visualización del estado en tiempo real
Pin de la fuente de alimentación	1/2 ( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 En el af/at
Consumo de energía	Standby<8W, carga completaPor af<120W,A <240W
Voltaje de entrada/interfaz	DC44-56V,5PIndustrialTerminal Phoenix, soporte de protección anti-reversa.
Suministro de energía	No, opcional 48V/120W o 48V/240W fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	15513544mm
Peso neto/bruto	0,6 kg/0,8 kg
Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado):1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Visualización del estado del puerto, Estadísticas de tráfico del puerto Configuración de la tasa de negociación/dúplex de puerto Función EEE Energy-saving y Green Ethernet Configuración de control de flujo IEEE802.3x (dúplex completo)
VLAN	Configuración VLAN IEEE802.1Q basada en puerto (4K)
Agregación de puertos	Agregación estática
Protección de bucle	Función de protección de bucle
Multicast	IGMP Snooping v1/v2, Max 256 grupos multicast
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	QoS Diff-Serv, 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/DSCP,Marca de prioridad/Observación
Seguridad	Control de tormentas broadcast, aislamiento del puerto, límite de velocidad del puerto
DHCP	DHCP Snooping
Gestión	ONV-NMS de gestión de la plataforma en la nube Operación de aplicaciones móviles y gestión de mantenimiento Recuperación de una sola tecla, Diagnóstico de cable, Administración web (https)
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, navegador de Google Chrome V42 o superior, cables Ethernet de categoría 5 y superior TCP/IP, adaptador de red y sistemas operativos de red (como Microsoft Windows, Linux o Mac OS X) se instalan en cada computadora en la red con cables Ethernet de Categoría 5 y superiores
