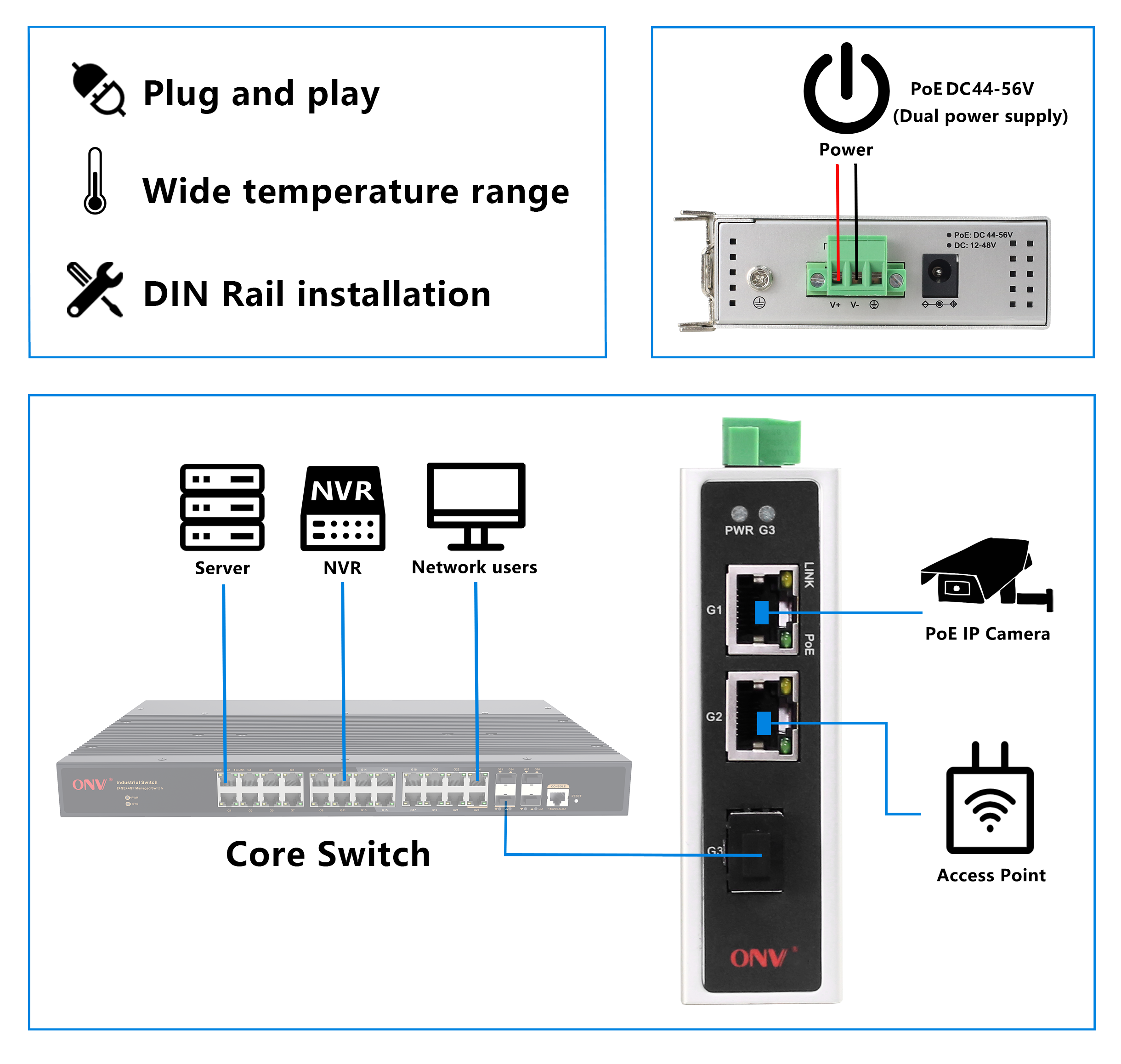

El ONV-IPS3032PF-SFP es un conmutador de fibra PoE industrial Gigabit desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 2*10/100/1000Base-T y puerto de fibra SFP de enlace ascendente 1 * 1000Base-X. El puerto 1-2 puede apoyar el estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a dispositivos terminales PoE como AP inalámbrico, cámaras IP y sensores industriales a través del cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, tránsito ferroviario, industria de la energía, minería, petróleo y transporte marítimo. Escenas industriales como la metalurgia y la energía verde, la construcción forma una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.
CARACTERÍSTICA
Acceso Gigabit, puerto de fibra SFP de enlace ascendente
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.
◇SUpportGigabitRJ45PuertoYFibra p de SFPInformación sobre ortCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.
InteligenteFuente de alimentación PoE
◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.
◇2* 10/100/1000Los puertos RJ45 Base-T pueden admitir la fuente de alimentación PoE para satisfacer las necesidades de la fuente de alimentación PoE en diversos escenarios en el campo industrial.
STablaANdRPor eliable
◇CCC, CE, FCC, RoHS.
◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace,YPoE.
◇Bajo consumo de energía,AVivienda de la aleación del alumum, y disipación de calor excelente para asegurar la operación estable del interruptor.

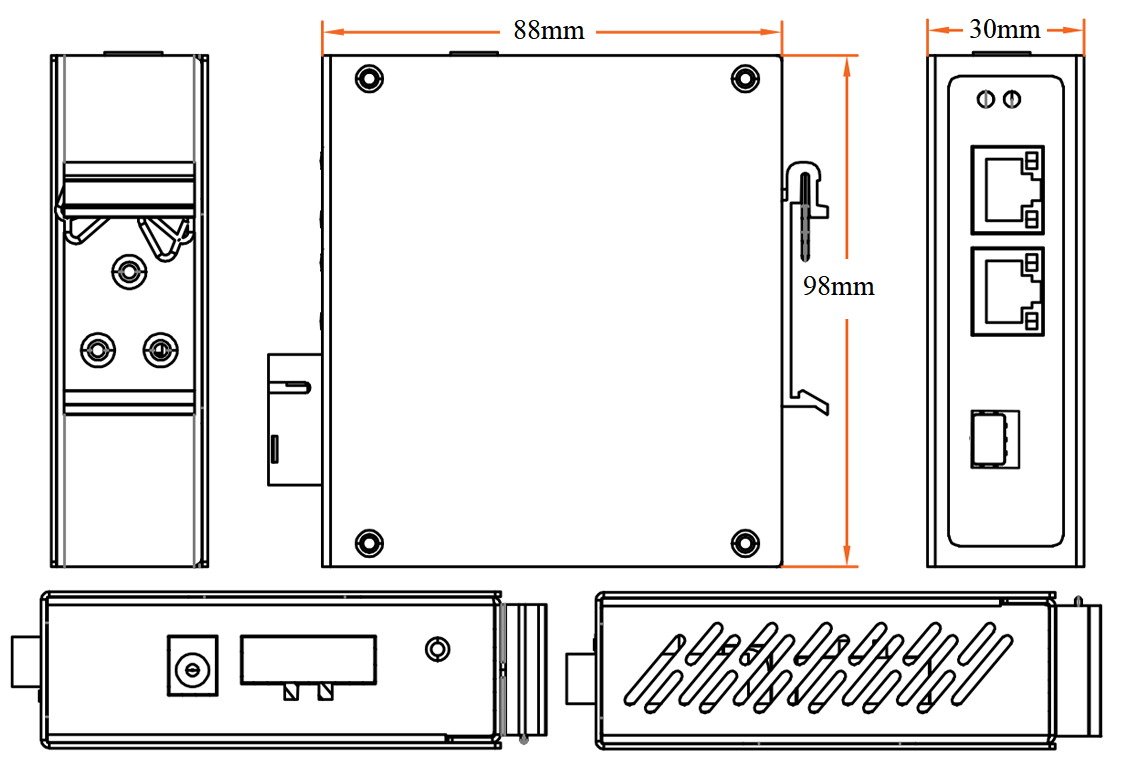

DIMENSIÓN
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
Suministro de energía recomendado |
|
ONV-IPS3032PF-SFP |
PoE industrial no gestionadoFibraInterruptor con2* Puertos RJ45 del 10/100/1000M y el 1*1000M uplink SFPFibraPuerto. Puerto1-2Puede apoyar el estándar IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación DC y montaje en carril DIN. |
36W/60W |
|
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse. |
||
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
3-puertoGInterruptor industrial del PoE del igabit |
1 |
SPor et |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía y certificado de conformidad |
1 |
PC |
MÓDULO ÓPTICO
|
Producto |
Modelo |
Descripción |
Unidad |
|
1,25G Módulo óptico |
2630-G |
Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
2632-G |
Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-G |
Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Por 2613-R-G |
Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-SC-G |
Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2613-R-SC-G |
Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Módulo de potencia |
2633 |
El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45. |
PC |
PSUMINISTRO DE OWER
|
Producto |
Modelo |
Descripción |
Unidad |
|
Adaptador de escritorio del poder 36W |
GWS-AP36-52 |
Escritorio 36W solo conjunto de adaptador de potencia de salida Voltaje de entrada:AC100V ~ 240V 50-60Hz, 0.56A Voltaje de salida:DC52V,0.7A Temperatura de la operación:-20 ℃A65 ℃ |
PC |
|
Adaptador de escritorio del poder 65W |
GWS-AP65-52 |
Escritorio 65W conjunto único de adaptador de potencia de salida Voltaje de entrada:AC100V ~ 240V 50-60Hz,1.1A Voltaje de salida:DC52V,1.25A Temperatura de la operación:-20 ℃A65 ℃ |
PC |
|
Fuente de alimentación industrial del carril del estruendo 36W |
GWS-DP36-48 |
DENRail 36W conjunto único de fuente de alimentación de salida Voltaje de entrada:AC100V ~ 240V 50-60Hz,0.56A Voltaje de salida:DC48V,0.75A Temperatura de la operación:-40 ℃A70 ℃ |
PC |
|
Fuente de alimentación industrial del carril del estruendo 60W |
GWS-DP60-48 |
DENRail 60W único conjunto de fuente de alimentación de salida Voltaje de entrada:AC100V ~ 240V 50-60Hz,1. 0A Voltaje de salida:DC48V,1.25A Temperatura de la operación:-40 ℃A70 ℃ |
PC |
|
Modelo |
ONV-IPS3032PF-SFP |
|
Características de la interfaz |
|
|
Puerto fijo |
1 * 1000Base-X uplink puerto de fibra SFP (Datos) Puertos de 2*10/100/1000Base-T PoE (datos/ Potencia) |
|
Puerto Ethernet |
Puerto 1-2Puede apoyar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación |
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metroS) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metroS) |
|
Puerto de fibra óptica |
Gigabit puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC) |
|
Cable óptico/distancia |
Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parámetro de chip |
|
|
Protocolo de red |
IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo de reenvío |
Almacenar y reenviar (Velocidad completa del alambre) |
|
Capacidad de conmutación |
12Gbps (no)N-Bloqueo) |
|
Reenvío Tasa @ 64byte |
4,46 Mpps |
|
Mac |
2K |
|
Memoria de búfer |
2M |
|
Marco Jumbo |
9216bytes |
|
Indicador LED |
Potencia: PWR (Verde), Red: Link (Amarillo), Puerto de la fibra: G3 (Verde),PoE: PoE (verde) |
|
PoE y fuente de alimentación |
|
|
Puerto PoE |
Puerto 1-2 |
|
Pin de la fuente de alimentación |
1/2(+) 3/6(-) |
|
Potencia máxima por puerto |
30W, IEEE 802,3 En el af/at |
|
Consumo de energía |
<3W espera, carga completa af<30W, en <60W |
|
Voltaje de entrada/interfaz |
DC44-56V, terminal industrial 3P yDC Jack de poder,Apoyo anti-protección inversa |
|
Suministro de energía |
No, fuente de alimentación industrial opcional 48V/36W o 48V/60W |
|
Parámetro físico |
|
|
Operación TEp/Humedad |
-40 ~ + 75 °C, 5% ~ 90% RH sin condensación |
|
Almacenamiento TEp/Humedad |
-40 ~ + 85 °C, 5% ~ 95% RH sin condensación |
|
Dimensión (L * W * H) |
98*88*30mm |
|
Peso neto/bruto |
0,25Kg/0,35Kg |
|
Instalación |
Escritorio, DINRPor Ail |
|
Certificación & Garantía |
|
|
Protección contra rayos |
Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV |
|
Propiedades mecánicas |
IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque) |
|
Certificación |
Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC |
|
Garantía |
5 años, mantenimiento de por vida. |
