Conmutador PoE industrial gestionado L2 de 20 puertos Gigabit-Interruptor PoE industrial

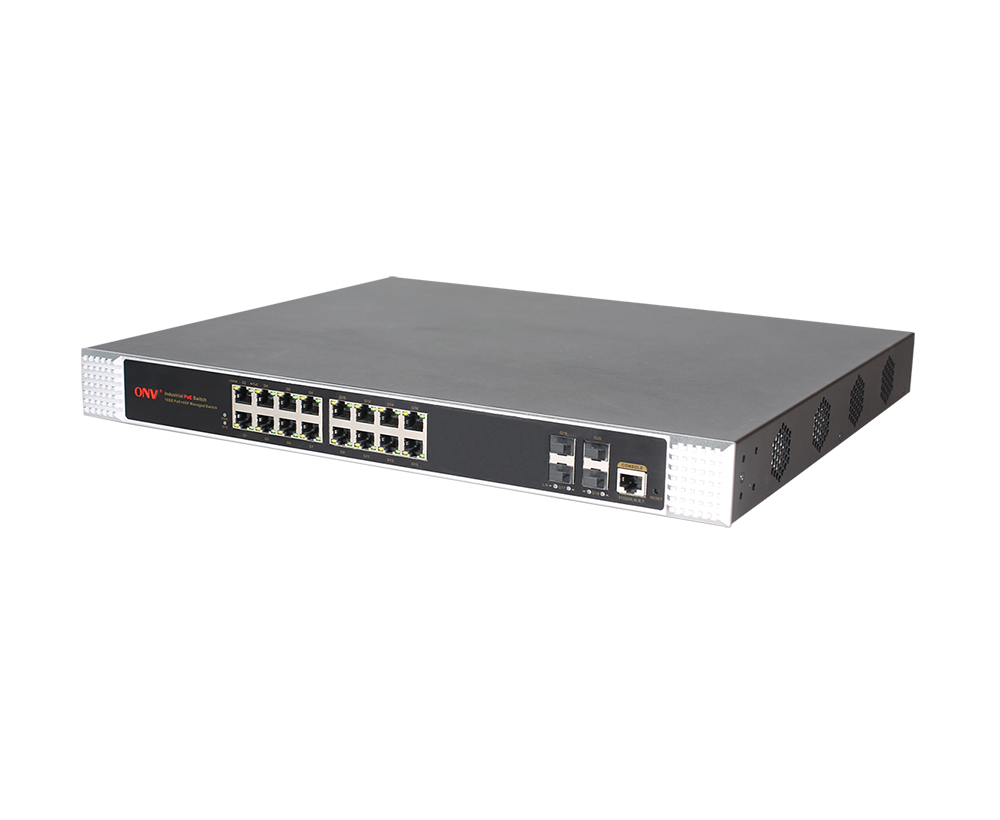

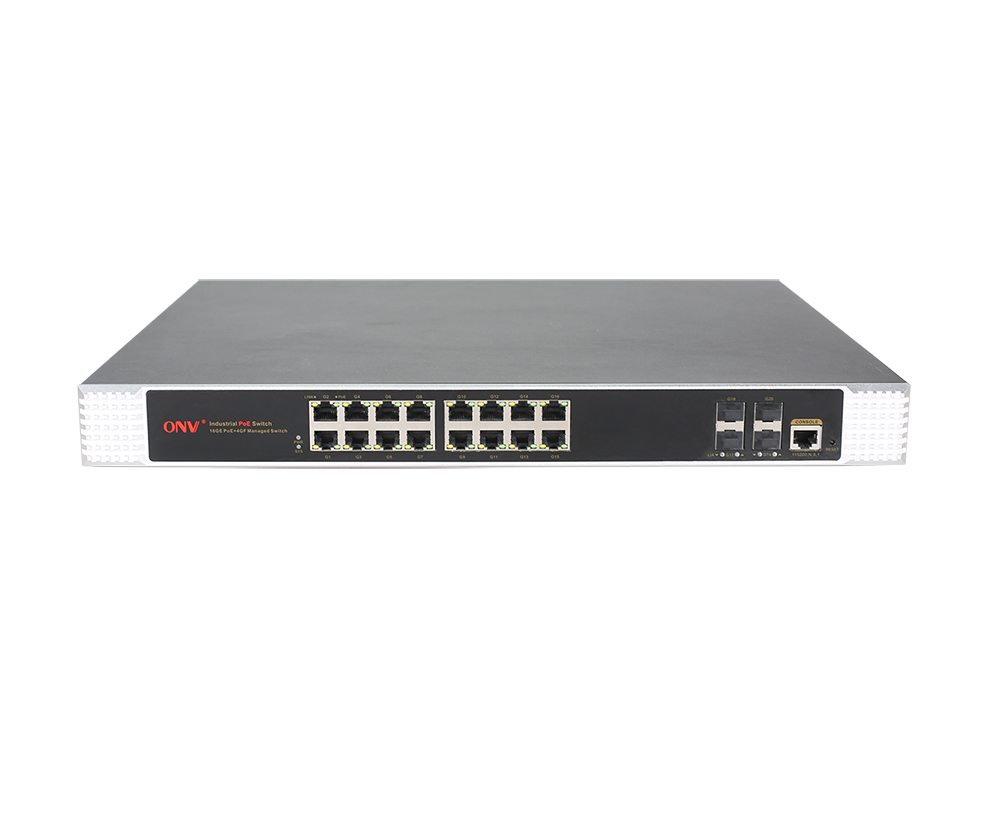

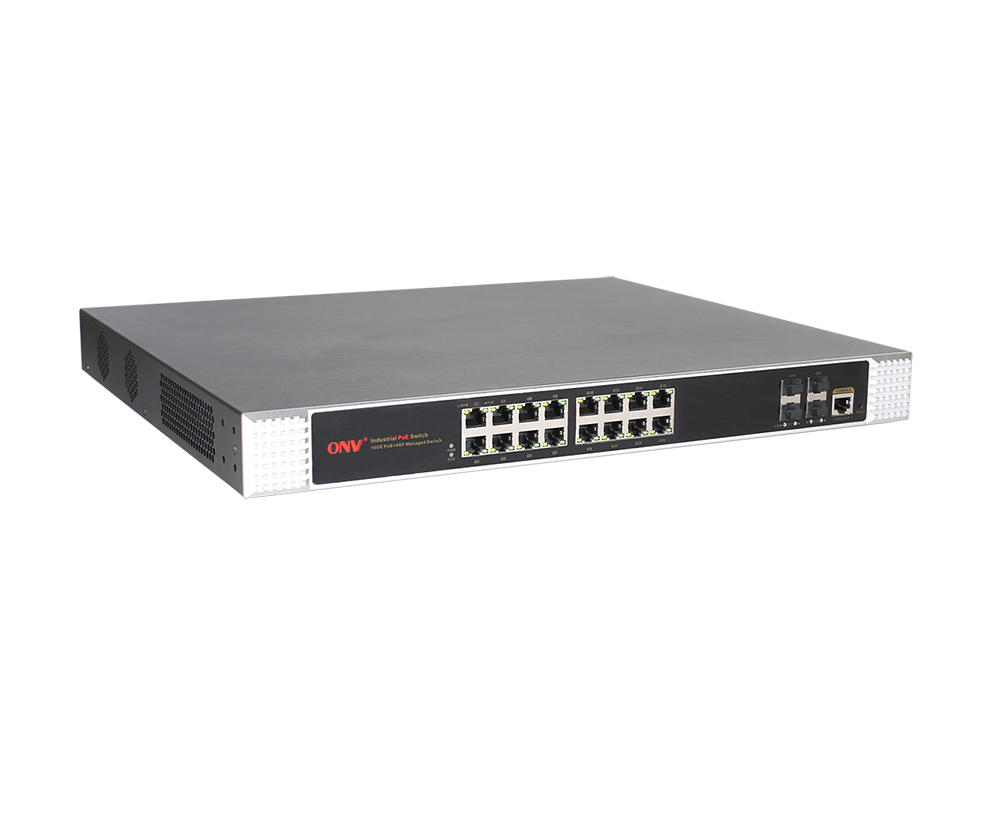

Conmutador PoE industrial gestionado L2 de 20 puertos Gigabit

Modelo： ONV-IPS33020PFM

L2 manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 del 16*10/100/1000M y SFP de los 4*100/1000M uplink los puertos de la fibra. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. It incorporado 2*250W fuente de alimentación y 1U/19 "instalación del gabinete.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33020PFM es un conmutador PoE industrial gestionado por Gigabit desarrollado independientemente por ONV. Tiene puertos adaptativos RJ45 de 16*10/100/1000Base-TY4*100/1000Base-X uplink puertos de fibra SFP. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE yElLa potencia PoE de un solo puerto alcanza los 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente dispositivos compatibles con la energía que cumplen con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a POE equipo terminal como AP inalámbrico, cámara IP, VoIP y sensores industriales a través del cable de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable.

La ONV-IPS33020PFMTieneFunciones de gestión de red L2 +. ElPuedeSoporte IPV4 gestión y reenvío de enrutamiento estático, mecanismos completos de protección de seguridad, ACL completo/Políticas de QoS y funciones de VLAN enriquecidas, lo que facilita su administración y mantenimiento. Soporta múltiples protocolos de redundancia de red RSTP (<50ms) para mejorar el backup de enlaces y la fiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de transmisiones importantes. De acuerdo con las necesidades de la aplicación, la administración de la fuente de alimentación PoE, el control de flujo de puertos, la división VLAN, QoS y otras configuraciones de servicios de aplicaciones se pueden realizar a través de métodos de administración de red como Web, CLI, SNMP y Telnet.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇SUpportGigabitRJ45PuertoYSFP pInformación sobre ortCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar de fuente de alimentación IEEE 802,3 af/at PoE, identifica automáticamente el equipo PoE para la fuente de alimentación.

◇Función de gestión de red PoE de soporte, visualización de estado de potencia de puerto, etc. a través de la configuración de gestión de red.

◇16* Los puertos de 10/100/1000Base-T RJ45 apoyan el poder del PoE, cumpliendo los requisitos del poder del PoE de la supervisión de seguridad, sistemas de la automatización industrial, cobertura inalámbrica,Y otros escenarios.

FuerteCapacidad de procesamiento empresarial

◇Soporte IEEE 802.1Q VLAN.

◇El protocolo de árbol de expansión RSTP de la red en anillo elimina los bucles de capa 2 y realiza la copia de seguridad del enlace.

◇ApoyoIGMP Snooping V1/V2Para cubrir las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

◇Admite QoS, tres modos de prioridad basados en el puerto, basados en 802,1 P y basados en DSCP, y cuatro algoritmos de programación de colas: SP, WRR yWFQ.

◇La agregación estática y la agregación dinámica aumentan de manera efectiva el ancho de banda del enlace, logran el equilibrio de carga y la copia de seguridad del enlace, y mejoran la confiabilidad del enlace.

◇Admite ACL para filtrar paquetes de datos mediante la configuración de reglas coincidentes, operaciones de procesamiento y permisos de tiempo para proporcionar estrategias de control de acceso de seguridad flexibles.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Usando la fuente de alimentación de desarrollo propio, la fuente de alimentación dual redundante proporciona una salida de potencia PoE estable a largo plazo.

◇Bajo consumo de energía,ConVentilador, de acero galvanizadoVivienda,YDisipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Supervisión de CPU, supervisión de la memoria, YDetección de ping.

◇SLos registros del sistema y las estadísticas de tráfico del puerto facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de red web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet,Y otros métodos de gestión y mantenimiento diversificados.

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-IPS33020PFM	L2 + manejó el interruptor industrial de la fibra del PoE con los puertos RJ45 del 1610/100/1000M y los puertos de la fibra del uplink de los 4100/1000M SFP. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	2*250W
ONV-IPS33020PFM-at		2*400W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE industrial gestionado Gigabit de 20 puertos	1	Establecer
	Cable adaptador RJ45-DB9	1	PC
	Cable de alimentación de CA	1	PC
	Kit de montaje (oreja colgante)	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, SInterfaz C, admite la función DDM y conexión en caliente.	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33020PFM	ONV-IPS33020PFM-at
Características de la interfaz
Puerto fijo	2 * AC100-240V puertos de entrada 1 * puerto de la consola RS232 (115200, N, 8,1) 4100/1000Base-X uplink puertos de fibra SFP (datos) Puertos de 1610/100/1000Base-T PoE (datos/poder) 2 * puertos de entrada DC48-57V (soporte de protección de polaridad inversa)
Puerto Ethernet	El puerto 1-16 puede soportar 10/100/1000Base-T(X) auto-detección, autoadaptación full/ half duplex MDI/ MDI-X
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Gigabit puerto de fibra óptica, por defecto no incluye módulos ópticos (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	56Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	29,76 Mpps
CPU	500M
DRAM	1G
FLASH	256M
Mac	8K
Memoria de búfer	4,1 M
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), PoE: PoE (verde), Red: Link/Act (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí
PoE y fuente de alimentación
Puerto PoE	Puerto 1-16
Gestión de PoE	Puerto PoE salida de encendido/apagado, Puerto PoE pantalla de estado de trabajo
Pin de la fuente de alimentación	1/2( )3/6(-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
PWR total/voltaje de entrada	250W/(AC100-240V)	400W/(AC100-240V)
Consumo de energía	En espera <15W, carga completa <240W	Espera <18W, carga completa <380W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 4.1A	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 4.8A

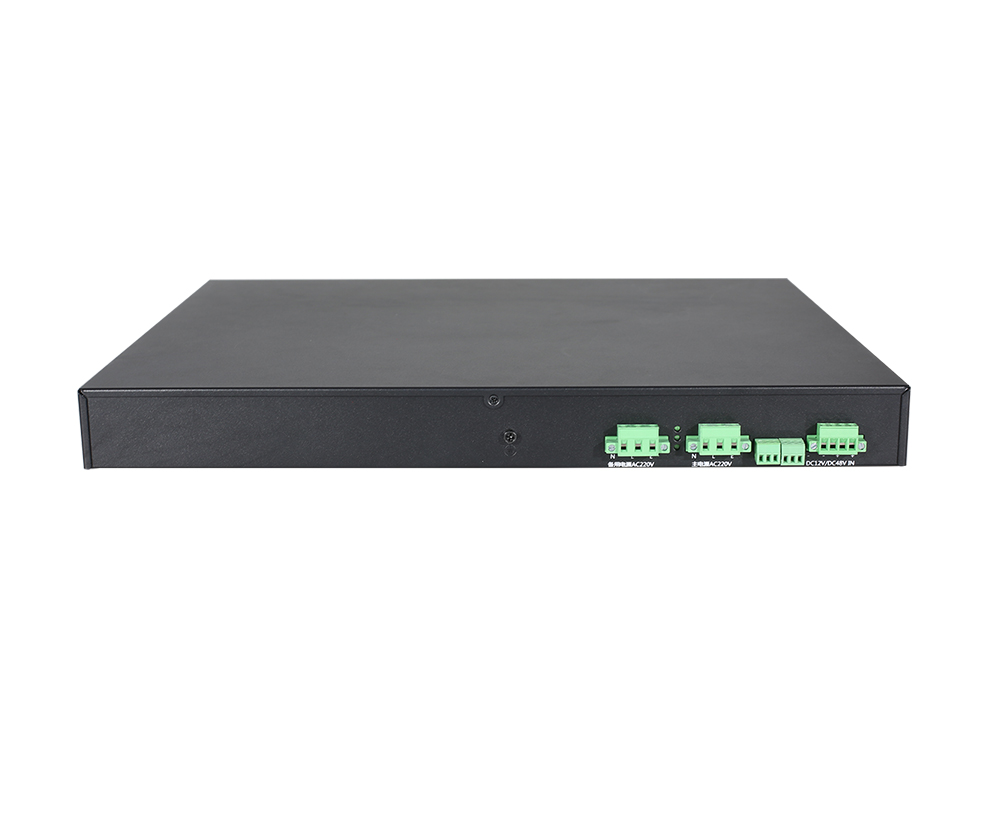

Puerto de entrada de energía	Puerto del interruptor de alarma, 2 * puertos de entrada de energía de CA, 2 * puertos de entrada de DC48-57V Puerto de potencia de entrada dual: prioridad de la fuente de alimentación de CA para apoyar la protección de la conexión anti-reversa, y cambia automáticamente a la conexión de DC cuando el poder falla.
Parámetro físico
Operación Temp/Humedad	-40 °C ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 °C ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	44037844,5mm
Peso neto/bruto	5,3 kg/6,1 kg	5,5 kg/6,3 kg
Instalación	Escritorio, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado):1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV Nivel de protección: IP30, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V (150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-32 (caída libre), IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Supresión de la tormenta de la difusión basada en tarifa del puerto Gestión de tráfico en tiempo real del puerto (intervalo de flujo) Limite la tasa de tráfico de paquetes en los puertos entrantes y salientes, la mini granularidad es de 16Kbps y el máximo es de 1Gbps
Característica L3	Ruta estática IPV4/ruta predeterminada
VLAN	VLAN basada en el puerto (4K), VLAN basada en el protocolo IEEE802.1q, configuración de puerto de acceso, troncal, híbrido
Agregación de puertos	Agregación dinámica LACP, Agregación estática, Max 10 grupos de agregación y 8 puertos por grupo
Árbol de expansión	RSTP (IEEE 802,1 w)
ERPS	ERPSv2
Multicast	Multicast VLAN, mecanismo de la salida rápida del usuario, IGMP Snooping v1/v2
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS Algoritmo de programación de colas (SP, WRR, WFQ) Limitación de velocidad basada en el flujo, filtrado de paquetes basado en el flujo Rredirección basada en el flujo, 8 * colas de salida de cada puerto
ACL	ACL basada en puerto y entregada por VLAN La función de filtrado de paquetes L2-L4 puede coincidir con los primeros 80 bytes del paquete y proporcionar información basada en la dirección MAC de origen, dirección MAC de destino, dirección IP de origen, dirección IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP para definir la ACL.
Seguridad	Aislamiento del puerto, supresión del mensaje de difusión del puerto Certificación IEEE802.1X basada en puertos y Mac Gestión jerárquica del usuario y protección de contraseña Certificación AAA & RADIUS, protección de dirección de origen IP
DHCP	Cliente DHCP, DHCP Snooping
Gestión	Gestión de red web (https), detección de ping Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión Protocolo de descubrimiento de capa de enlace (LLDP), registro de trabajo del sistema Configuración de consola/Telnet y CLI, SNMP V1/V2/V3 Reloj NTP, gestión de carga y descarga de archivos HTTP
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
