DESCRIPCIÓN GENERAL
El ONV-IPS53064PFGM es un conmutador PoE industrial gestionado Gigabit Easy desarrollado independientemente por ONV. Es haSPuerto de la fibra de SFP del uplink 1*100/1000Base-XY5*10/100/1000Base-T puertos RJ45 adaptativos. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, VoIP y sensores industriales a través del cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable.
La ONV-IPS53064PFGM puede admitir la plataforma de nube ONV-NMS para realizar la administración de topología de red, agregación de enlaces, administración de puertos, administración de PoE, operación y mantenimiento remotos, etc. Tiene alta confiabilidad, fácil instalación y mantenimiento, una función de conmutación rápida y múltiples puertos de acceso, adecuados para acceso a dispositivos LAN de varios tamaños.
CARACTERÍSTICA
Acceso Gigabit, puerto de fibra SFP de enlace ascendente
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Soporte full-duplex basado en IEEE 802.3x y half-duplex basado en Backpressure.
◇Admite la combinación de puerto Gigabit RJ45 y puerto de fibra SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.
Fuente de alimentación inteligente PoE
◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.
◇Apoye la función de gestión remota de PoE, realice el poder remoto encendido/apagado del puerto PoE, compruebe el estado de la energía del puerto, consulte la falla del puerto PoE, etc.
◇Los puertos RJ45 4*10/100/1000Base-T pueden admitir alimentación PoE para satisfacer las necesidades de monitoreo de seguridad, sistemas de teleconferencia, cobertura inalámbrica y otros escenarios.
Optimización extrema, aplicación minimalista
◇Alarma de falla en tiempo real y ubicación de falla.
◇Actualización remota, reinicio remoto y restablecimiento de fábrica.
◇Plataforma en la nube y gestión de mantenimiento y operación de aplicaciones móviles.
◇Control visualizado de la fuente de alimentación PoE, gestión de topología de red, división VLAN, QoS, agregación de enlaces, protección de bucle, duplicación de puertos, control de puertos y gestión de ancho de banda.
◇Las funciones prácticas de administración de red se conservan de acuerdo con los requisitos de la aplicación de la industria, y la implementación de la red y la operación y el mantenimiento centralizados se pueden realizar rápidamente a través de la plataforma de operación y mantenimiento.
Estable y fiable
◇CCC, CE, FCC, RoHS.
◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y L/A.
◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

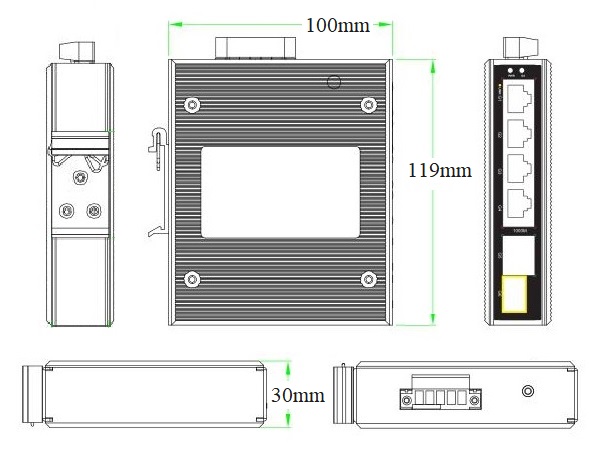

DIMENSIÓN
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
Suministro de energía recomendado |
|
ONV-IPS53064PFGM |
El interruptor industrial manejado fácil del PoE con el 1*100/1000M uplink el puerto de la fibra de SFPYPuertos RJ45 de 5*10/100/1000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia redundante de CC (terminal Phoenix o conexión de jack de alimentación de CC) y montaje en carril DIN. |
60W/120W |
|
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse. |
||
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
Switch PoE industrial gestionado Easy Gigabit de 6 puertos |
1 |
Establecer |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía y certificado de conformidad |
1 |
PC |
MÓDULO ÓPTICO
|
Producto |
Modelo |
Descripción |
Unidad |
|
Módulo óptico 1,25G |
2630-G |
IndustrialMódulo óptico de SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente. |
PC |
|
2632-G |
IndustrialMódulo óptico de SFP, 1,25G solo-Modo dual fibra 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente. |
PC |
|
|
2612-T-G |
IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2613-R-G |
IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente. |
PC |
|
|
2612-T-SC-G |
IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C, admite la función DDM y conexión en caliente. |
PC |
|
|
2613-R-SC-G |
IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C, admite la función DDM y conexión en caliente. |
PC |
PSUMINISTRO DE OWER
|
Producto |
Modelo |
Descripción |
Unidad |
|
Fuente de alimentación industrial del carril del estruendo 60W |
GWS-DP60-48 |
Carril DIN 60W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A Voltaje de salida: DC48V, 1.25A Temperatura de la operación: -40 ℃ a 70 ℃ |
PC |
|
Fuente de alimentación industrial de carril DIN 120W |
GWS-DP120-48 |
Carril DIN 120W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A Voltaje de salida: DC48V, 2.5A Temperatura de la operación: -40 ℃ a 70 ℃ |
PC |
PRODUCTO RELACIONADO
|
Modelo |
Descripción |
|
ONV-IPS53064PFM |
El interruptor industrial manejado fácil del PoE con los 2*100/1000M uplink los puertos de la fibra de SFP y los puertos RJ45 de 4*10/100/1000M. El puerto 1-4 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia redundante de CC (terminal Phoenix o conexión de jack de alimentación de CC) y montaje en carril DIN. |
|
ONV-IPS53108PFM |
El interruptor industrial manejado fácil del PoE con los puertos uplink de la fibra de SFP de los 2*100/1000M y los puertos RJ45 de los 8*10/100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de potencia redundante de CC (terminal Phoenix o conexión de jack de alimentación de CC) y montaje en carril DIN. |
ESPECIFICACIÓN TÉCNICA
|
Modelo |
ONV-IPS53064PFGM |
|
Características de la interfaz |
|
|
Puerto fijo |
1 * dc5521 Power Jack 1*10/100/1000Base-T uplink RJ45 puerto (datos) 1*100/1000Base-X uplink puerto de fibra SFP (datos) Puertos PoE 4*10/100/1000Base-T (datos/potencia) 2 set V, puerto de alimentación de CC V-redundante (terminal 5P Phoenix) |
|
Puerto Ethernet |
Puerto 1-5 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación |
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 o posterior UTP (≤ 100 metros) |
|
Puerto de fibra óptica |
Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC) |
|
Cable óptico/distancia |
Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parámetro de chip |
|
|
Tipo de gestión de red |
Gestión web, gestión de plataformas |
|
Protocolo de red |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo de reenvío |
Almacenar y reenviar (velocidad de cable completa) |
|
Capacidad de conmutación |
12Gbps (sin bloqueo) |
|
Tasa de reenvío @ 64byte |
8,93 Mpps |
|
Mac |
2K |
|
Memoria de búfer |
2M |
|
Marco Jumbo |
9,2 K |
|
Indicador LED |
Alimentación/Sistema: SYS (Verde), Red: Enlace (Amarillo), PoE: PoE (Verde), Puerto de fibra: L/A (Verde) |
|
Reinicio del interruptor |
Presione durante 6 segundos y luego suelte para restaurar la configuración de fábrica Presione dos veces (intervalo de 1 segundo) para cambiar aONUGestionarDEstado |
|
PoE y fuente de alimentación |
|
|
Puerto PoE |
Puerto 1-4 |
|
Gestión de PoE |
Puerto de salida PoE encendido/apagado, Puerto PoE vista de energía en tiempo real |
|
Pin de la fuente de alimentación |
1/2 ( ) 3/6 (-) |
|
Potencia máxima por puerto |
30W, IEEE 802,3 af/at |
|
Consumo de energía |
En espera <6W, carga completa af<60W, a <120W |
|
Voltaje de entrada/interfaz |
DC48-57V, terminal industrial de 5P Phoenix, y enchufe de poder DC5521. Apoyo protección de conexión inversa. |
|
Suministro de energía |
No, fuente de alimentación industrial opcional 48V/60W o 48V/120W |
|
Parámetro físico |
|
|
Operación Temp/Humedad |
-40 °C ~ + 75 °C, 5% ~ 90% RH sin condensación |
|
Temperatura/humedad del almacenamiento |
-40 °C ~ + 85 °C, 5% ~ 95% RH no de condensación |
|
Dimensión (L * W * H) |
119*100*30mm |
|
Peso neto/bruto |
0,4 kg/0,5 kg |
|
Instalación |
Sobremesa, Carril DIN de 35mm |
|
Certificación & Garantía |
|
|
Protección contra rayos |
IEC61000-4-3 (RS):10 V/m (80-1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV |
|
Propiedades mecánicas |
IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque) |
|
Certificación |
Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC |
|
Garantía |
5 años, mantenimiento de por vida. |
|
Característica de administración de red |
|
|
Interfaz |
Función EEE Energy-saving y Green Ethernet Estadísticas de tráfico de puertos, control de flujo IEEE 802.3x (dúplex completo) Visualización del estado del puerto, configuración de la tasa de negociación/duplex de puerto |
|
VLAN |
Configuración VLAN IEEE802.1Q basada en puerto (4K) |
|
Agregación de puertos |
Agregación estática |
|
Protección de bucle |
Función de protección de bucle |
|
Multicast |
IGMP Snooping v1/v2, Max 256 grupos multicast Productos relacionados CONTACTA CON NOSOTROSMercado Global |
