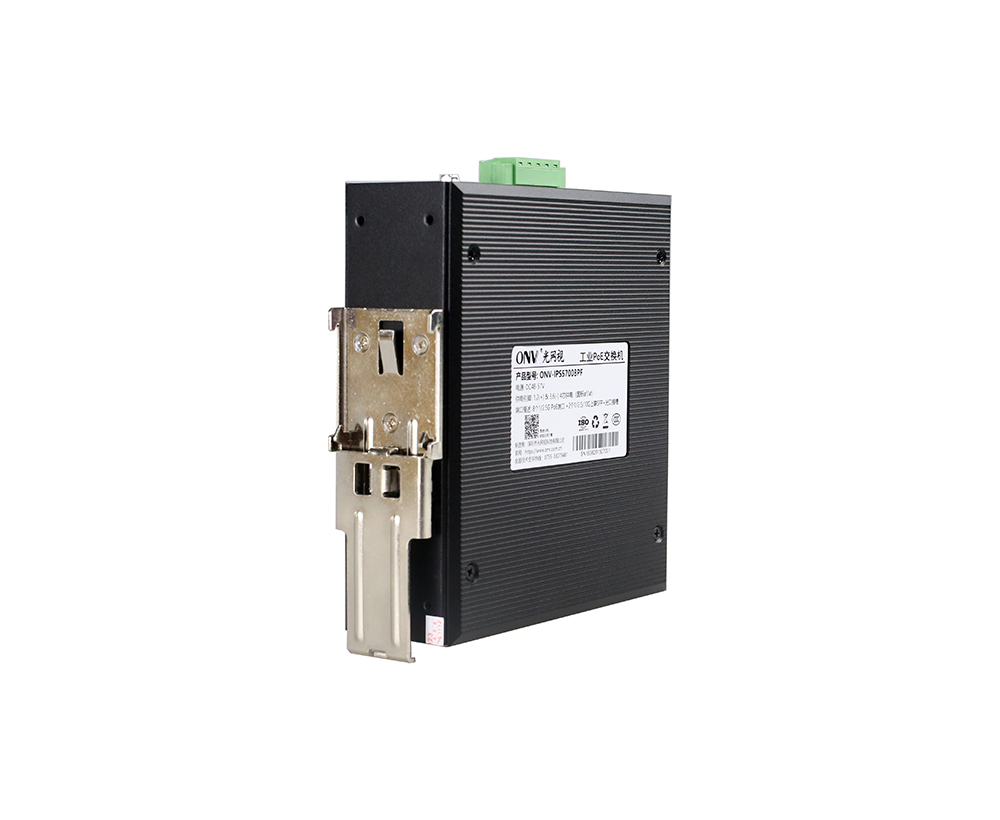

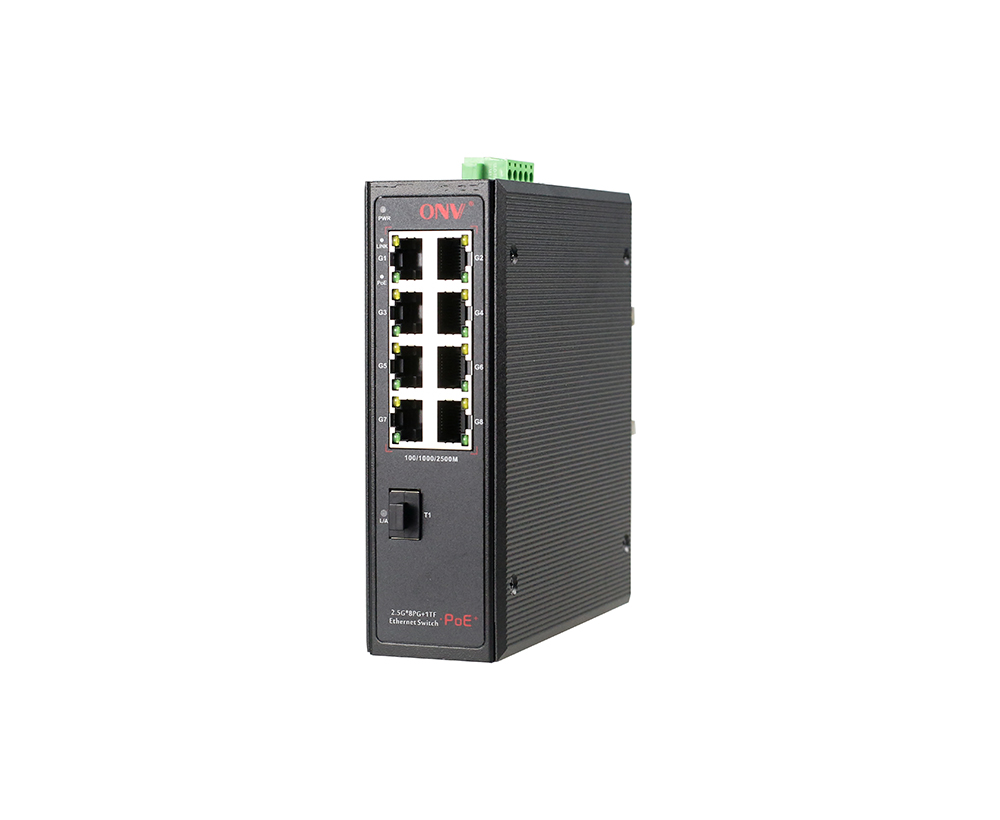

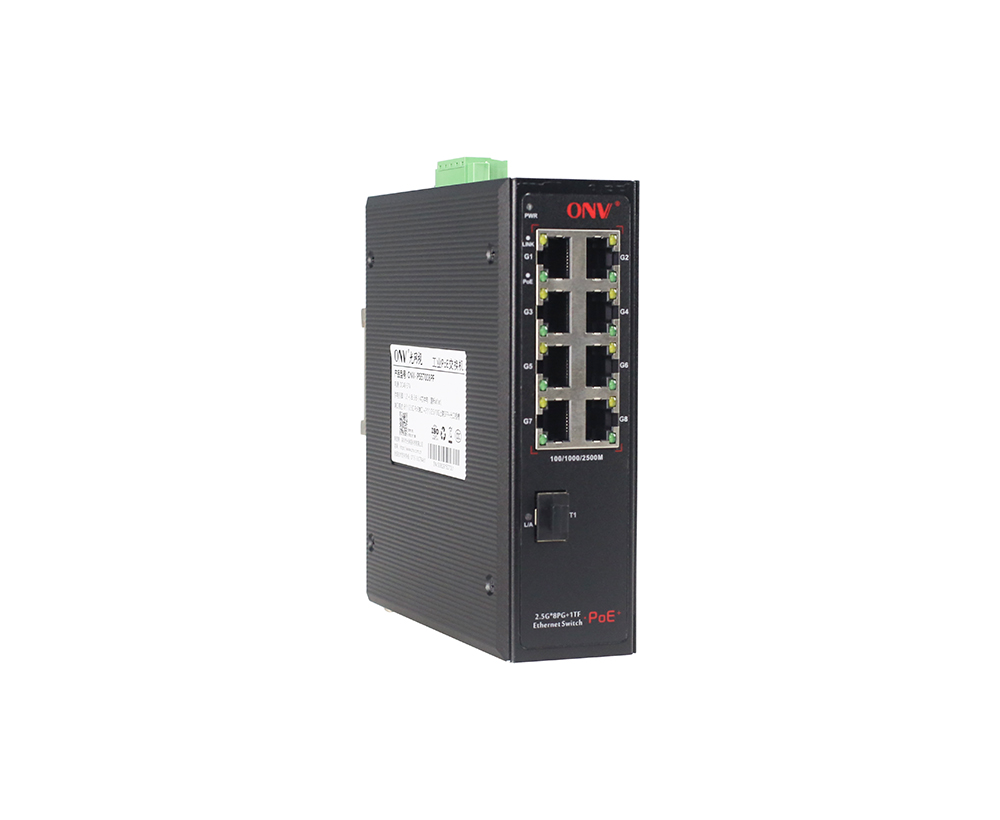

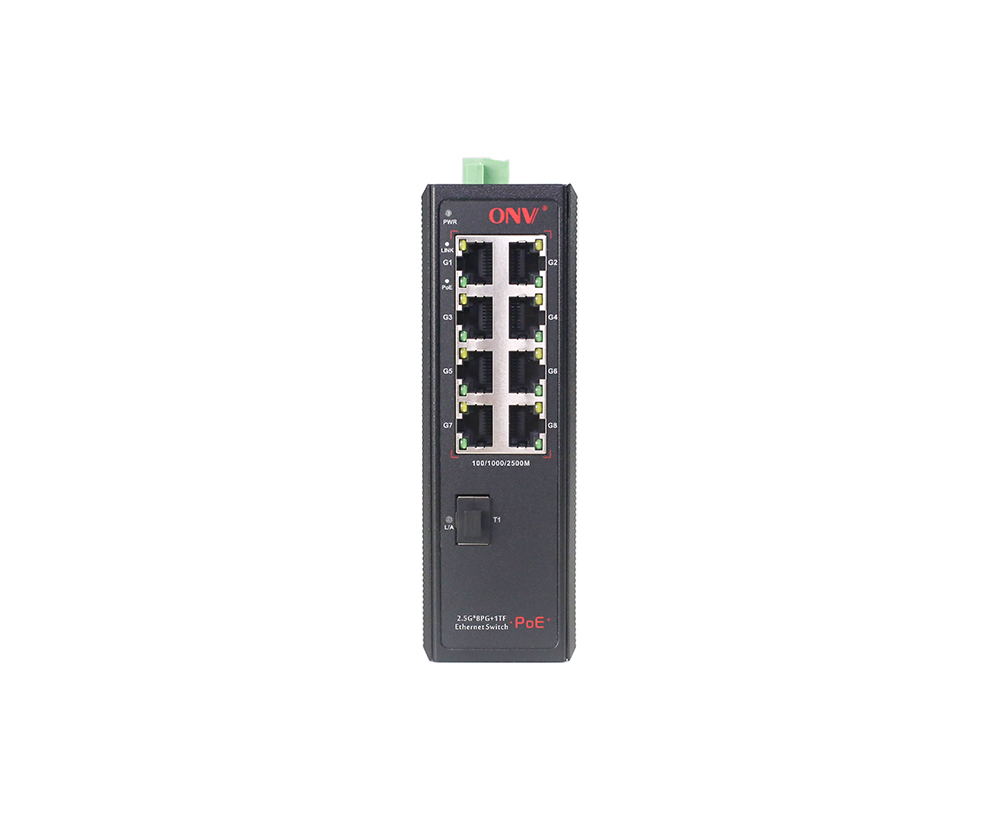

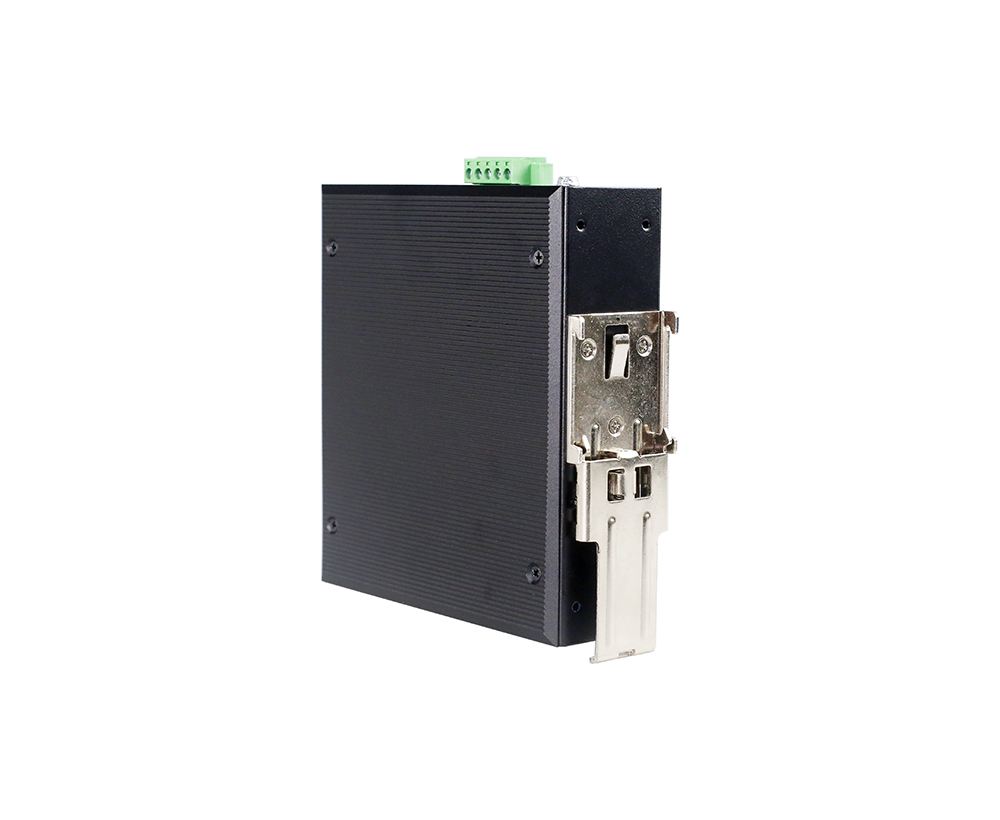

Conmutador PoE industrial de 9 puertos 2,5G

Modelo： ONV-IPS57008PF

El interruptor industrial Unmanaged del PoE con los puertos RJ45 de 8*10/100/1000/2500M y 1*1/2,5/10G uplink el puerto de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS57008PF es un interruptor industrial del PoE 2,5G desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 8*10/100/1000/2500Base-T y puerto de fibra SFP + de enlace ascendente 1*1/2,5/10G. El puerto 1-8 puede apoyar el estándar de IEEE 802,3 af/at PoE, y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbricos, cámaras IP, teléfonos VoIP y sensores industriales a través de un cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia, energía verde y escenas industriales como la construcción, estableciendo una red de comunicación rentable y estable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

2,5G acceso, uplink 1/2, 5/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇Apoye el puerto de 2,5G RJ45 y la combinación del puerto de la fibra de 1/2.5/10G SFP +, que permite a usuarios construir fexiblemente el establecimiento de una red para cubrir las necesidades de diversos escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

◇Los puertos 8*10/100/1000/2500Base-T RJ45 admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

Estable y fiable

◇ Todas las escalerasCCC, CE, FCC, RoHS.

◇ Todas las escalerasEl panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR,Link, L/A y PoE.

◇ Todas las escalerasBajo consumo de energía, aluminio permite la vivienda, y excede la disipación de calor a la operación estable del interruptor.

INFORMACIÓN

_ Modelo:	Descripción:	Fuente de alimentación de Recommendd
ONV-IPS57008PF	Conmutador PoE industrial no administrado con puertos RJ45 de 810/100/1000/2500M y puertos de fibra SFP + de enlace ascendente de 11/2,5/10G Sí. El puerto 1-8 admite IEEE 802,3 desde el estándar PoE. Esto puede soportar dos entradas de alimentación DC (conexión terminal Phoenix) y montaje en carril DIN.	120W/240W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Interruptor industrial del PoE de 9-port 2,5G	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, SInterfaz C, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, SInterfaz C, admite la función DDM y conexión en caliente.	PC
10G Módulo óptico	6630-G	Módulo óptico industrial de SFP, 10G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 300m,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	7832-G	Módulo óptico industrial de SFP +, fibra dual unemodal 10G 1310nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	7832-33-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	7832-27-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1270nm/ RX1330nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC

PSUMINISTRO DE OWER

ESPECIFICACIÓN TÉCNICA

Producto

Modelo	ONV-IPS57008PF
Características de la interfaz
Puerto fijo	11/2,5/10G uplink puerto de fibra SFP (datos) Puertos de 810/100/1000/2500Base-T PoE (datos/poder) 2 set V , V-puertos de alimentación de CC redundantes (5P industrial Phoenix terminal)
Puerto Ethernet	El puerto 1-8 puede soportar autodetección 10/100/1000/2500Base-T, autoadaptación full/ half duplex MDI/ MDI-X
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) 2500BASE-T: Cat6a o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, 850nm/ 0-300m (10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3bz 2.5GBase-T, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad completa del alambre)
Capacidad de conmutación	60Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	44.6Mpps
Mac	4K
Memoria de búfer	8,1 M
Marco Jumbo	12K
Indicador LED	Potencia: PWR (verde), Red: Enlace (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Pin de la fuente de alimentación	1/2( )3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
Consumo de energía	En espera <13W, carga completa af<120W, a <240W
Voltaje de entrada/interfaz	DC48-57V, terminal industrial de 5P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/120W o 48V/240W fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH no de condensación
Dimensión (L * W * H)	145134,547mm
Peso neto/bruto	0,8 kg/1,0 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
