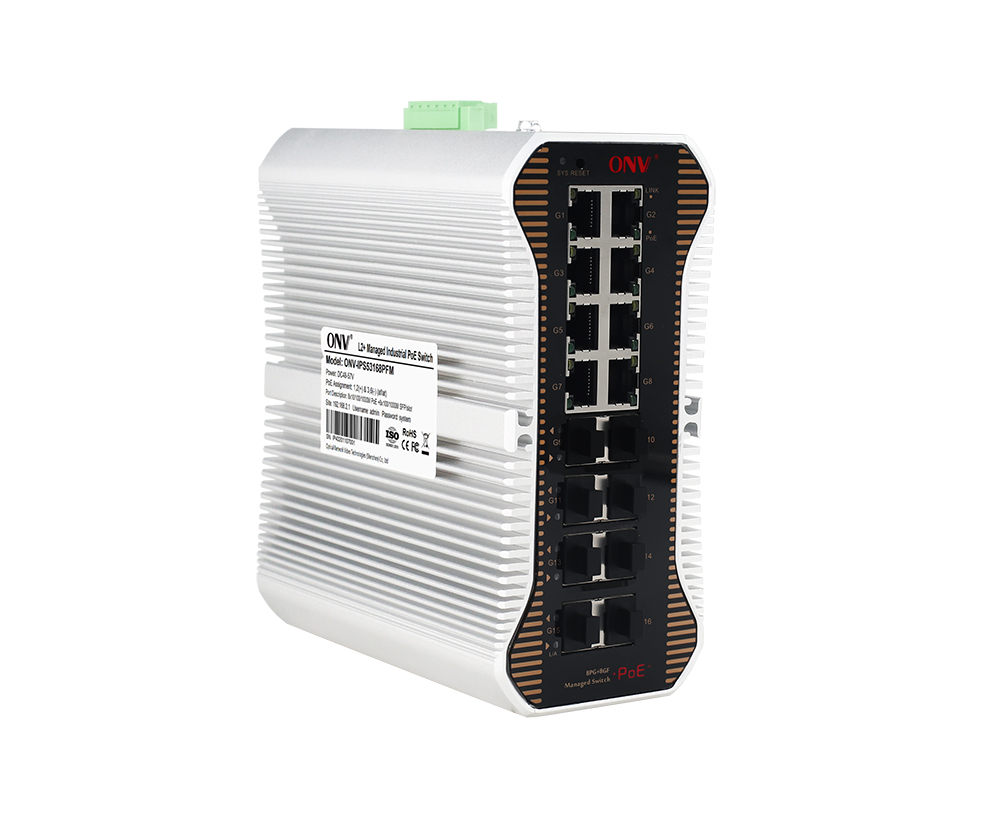

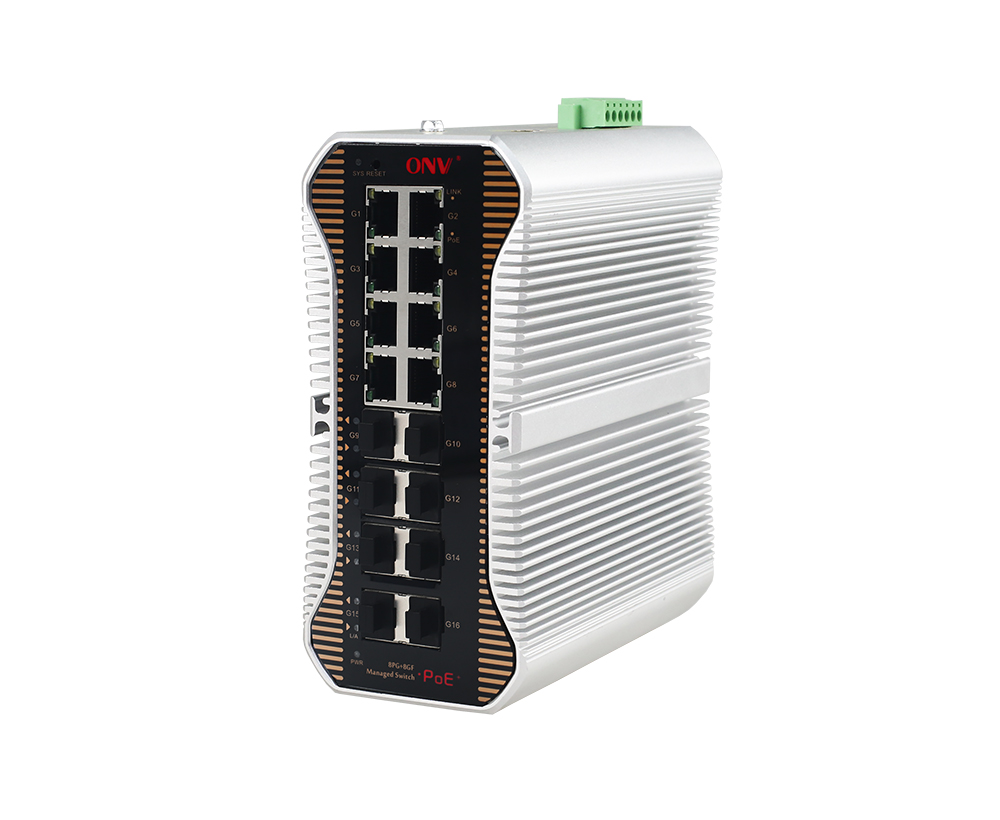

Conmutador PoE industrial gestionado L2 de 16 puertos Gigabit

Modelo： ONV-IPS53168PFM

El interruptor industrial manejado L2 del PoE con los 8*100/1000M uplink los puertos de la fibra de SFP y los 8*10/100/1000M RJ45. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar entrada de alimentación redundante de doble CC (conexión de terminal Phoenix) y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS53168PFM es un conmutador PoE industrial gestionado por Gigabit desarrollado independientemente por ONV. Tiene puertos de la fibra de 8*100/1000Base-X SFP y puertos adaptantes de 8*10/100/1000Base-T RJ45. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbricos, cámaras IP, teléfonos VoIP, sensores industriales a través de un cable de red y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, el tránsito ferroviario, la energía eléctrica, la minería, la metalurgia y la energía verde, escenas industriales como la construcción que establecen una red de comunicación rentable y estable.

La ONV-IPS53168PFM tiene la función de gestión de red L2 + para admitir la gestión IPV4/ IPV6, reenvío de ruta estática, mecanismo de protección de seguridad completo, política ACL/ QoS completa y funciones VLAN ricas para una fácil administración y mantenimiento. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. La comunicación se puede restaurar rápidamente cuando una red unidireccional falla Garantizar una comunicación ininterrumpida para aplicaciones importantes. De acuerdo con las necesidades de la aplicación, la administración de la fuente de alimentación PoE se puede realizar a través de Web, CLI, SNMP, Telnet, etc., y se pueden realizar configuraciones de aplicaciones como administración de puertos, administración de direcciones de enrutamiento, control de flujo de puertos, división de VLAN, IGMP y políticas de seguridad.

CARACTERÍSTICA

Acceso Gigabit, puerto de fibra SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇Admite la combinación de puerto Gigabit RJ45 y puerto de fibra SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

◇8*10/100/1000Base-T Los puertos RJ45 admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

Fuerte capacidad de procesamiento de negocios

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Apoye el aislamiento del puerto y la supresión de la tormenta de la difusión del puerto.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

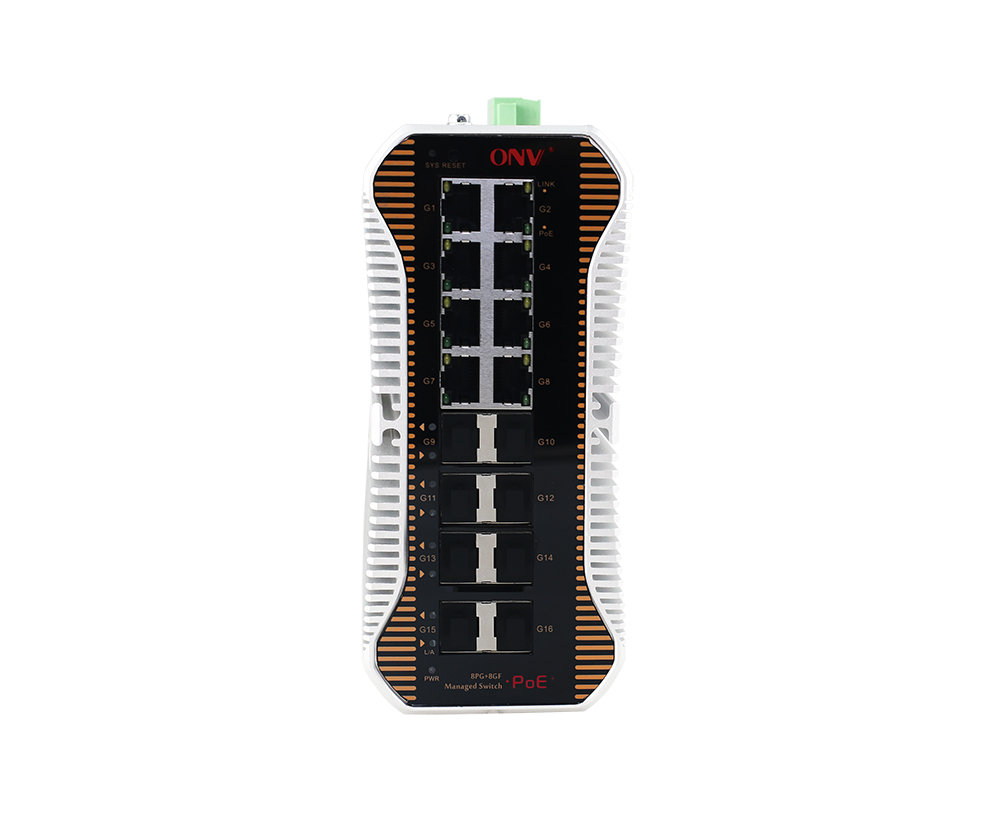

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link, L/A y PoE.

◇Bajo consumo de energía,AVivienda de la aleación del alumum, y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS53168PFM	L2 + gestionó el conmutador PoE industrial con puertos de fibra SFP de enlace ascendente de 8100/1000M y puertos RJ45 de 810/100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC (conexión de terminal Phoenix) y montaje en carril DIN.	120W/240W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	16-PuertoGConmutador PoE industrial gestionado igabit	1	Establecer
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-SC-G	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial de carril DIN 120W

GWS-DP120-48

Carril DIN 120W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A

Voltaje de salida: DC48V, 2.5A

Temperatura de operación: -40 ℃ a + 70 ℃

Fuente de alimentación industrial de carril DIN 240W

GWS-DP240-48

Carril DIN 240W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A

Voltaje de salida: DC48V, 5.0A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS53168PFM
Características de la interfaz
FijosPInformación sobre ort	Puerto del interruptor de alarma de falla de energía (FAULT) 1 * puerto RS232 consola (115200, N, 8,1) Puertos de 810/100/1000Base-T PoE (datos/poder) 8100/1000Base-X uplink puertos de fibra SFP (datos) 2 * puertos de entrada DC48-57V (soporte de protección de conexión inversa)
Puerto Ethernet	Puerto 1-8 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 o posterior UTP (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, módulo óptico a juego por defecto (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Lleno)WIreSOrinó)
Capacidad de conmutación	128Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	23,81 Mpps
CPU	800MHz
DRAM	1G
FLASH	128M
Mac	16K
Memoria de búfer	12M
Marco Jumbo	12K
Indicador LED	Sistema: SYS (verde), Red: Enlace (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Gestión de PoE	Pantalla de potencia de carga en tiempo real PoE de puerto, salida PoE de puerto encendido/apagado, trabajo PoE y programación de tiempo
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Standby<13W, Por ejemplo, fUll l (en inglés)Oad af<120W, en <240W
Voltaje de entrada/interfaz	DC48-57V, terminal industrial de 6P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional 48V/120W o 48V/240W fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40~+75°C,5%~90% RH NEn la condensación
Temperatura/humedad del almacenamiento	-40~+80°C,5%~95% RH NEn la condensación
Dimensión(L * W * H)	16615075mm
Peso neto/bruto	1,8Kg/2,1Kg

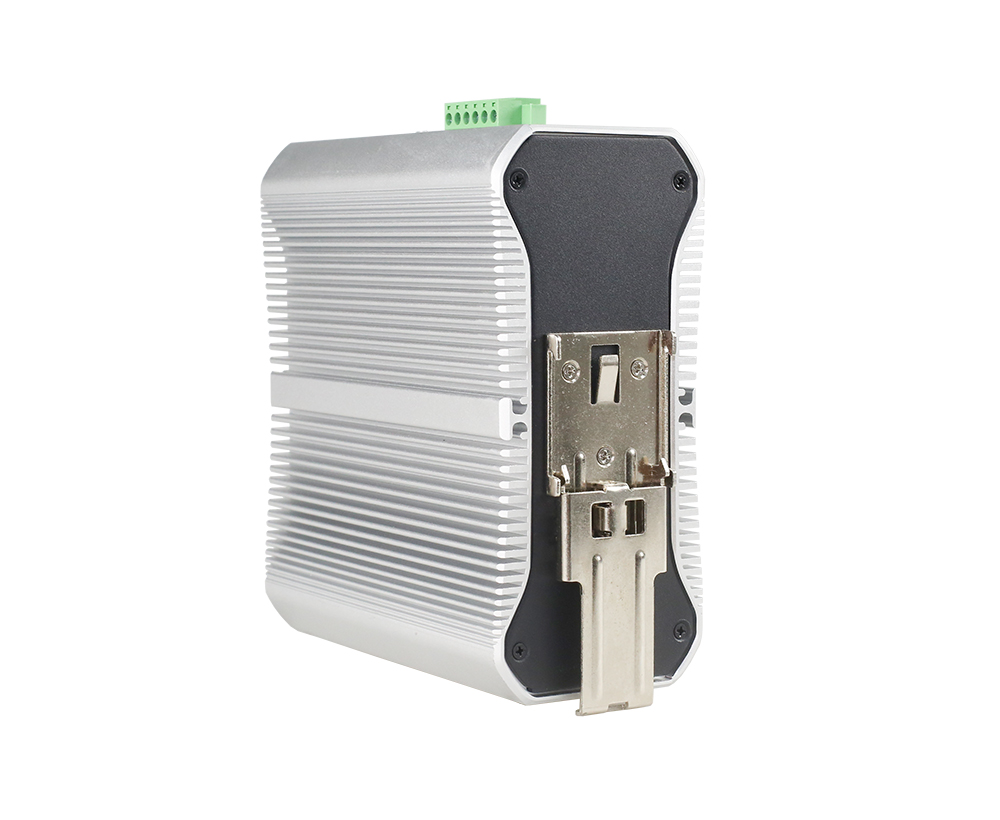

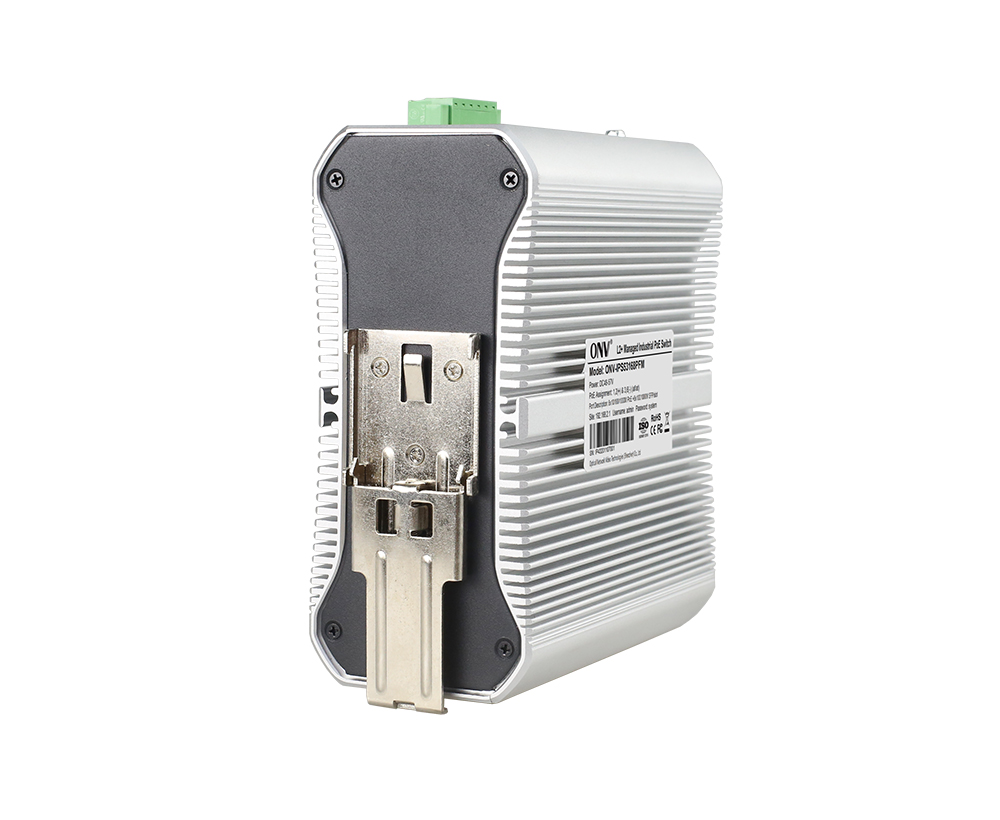

Instalación	Escritorio, 35mmDINRPor Ail
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80-1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Gestión de flujo en tiempo real del puerto (intervalo de flujo) Supresión de la tormenta de la difusión basada en tarifa del puerto Diagnosis digital en tiempo real óptica del módulo DDMI de SFP del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Control de flujo IEEE802.3x (dúplex completo), mecanismo de protección de excepción de puerto Limite la tasa de tráfico de paquetes entrantes y salientes, con mini granularidad de 16Kbps y un máximo de 1Gbps
Característica L3	Protocolo ARP max 1024 entradas Enrutamiento estático/enrutamiento predeterminado max 128 entradas Gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, y comunicación entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN basada en MAC, VLAN basada en el protocolo Configuración de puertos de Access, Trunk, Hybrid. Protocolo VLAN GVRP (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
PuertoAGregación	LACP, agregación estática, 8 grupos de agregación máximos y 8 puertos máximos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP()IEEE802.1d),RSTP()IEEE802.1w),MSTP()IEEE802.1s)
Red de anillo de ERPS	ERPS, tiempo de recuperación inferior a 20ms, ITU-T G.8032
Multicast	VLAN de multidifusión, cierre de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) MLD Snooping, IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo	Reflejo de tráfico bidireccional para puertos básicos Duplicación de uno a varios, admite hasta 4 sesiones de puerto
QoS	Limitación de velocidad basada en flujo, redirección basada en flujo Algoritmo de programación de colas (SP, WRR, SP WRR) Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Aislamiento de puerto, función de límite de velocidad de mensaje ARP Función de enlace cuádruple de los puertos IP MAC VLAN
